直列四缸发动机曲柄连杆机构结构设计

项目分类:发动机 发布时间:2026-06-29 ID:1192033
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计
  • 直列四缸发动机曲柄连杆机构结构设计

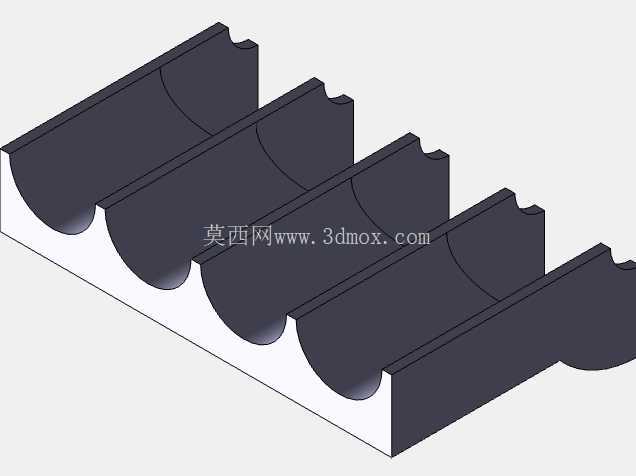

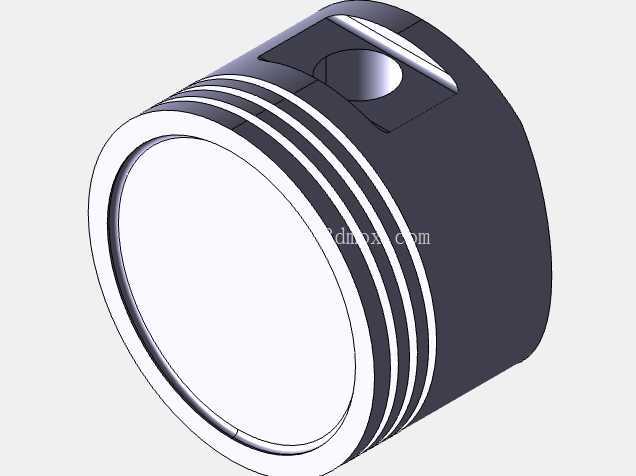

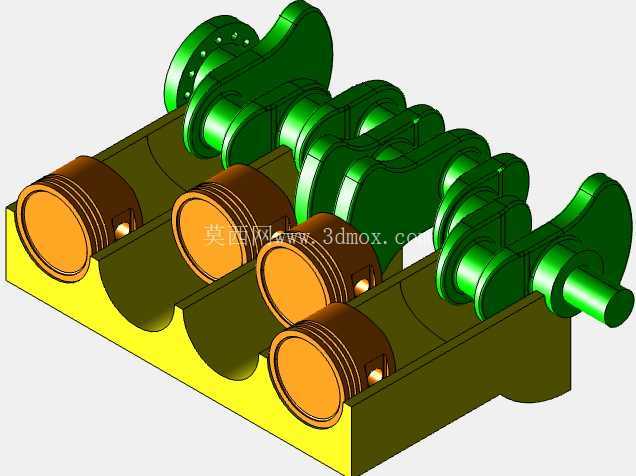

  这套直列四缸动力核心的结构建模,完全围绕民用小排量乘用车、轻型非道路作业机械的动力需求展开,日常覆盖1.0L到2.5L排量区间的动力输出场景,是目前燃油动力领域应用占比最高的气缸布局形式,相比三缸结构运转平顺性优势明显,对比V6布局又能大幅压缩横向安装空间,适配前置前驱车型的机舱布局要求。从结构组成来看,整套机构包含四个独立活塞组件、整体式锻造曲轴、集成式气缸体下半部分支撑结构,活塞采用平顶设计适配高压缩比汽油机的燃烧室匹配需求,活塞环槽预留了气环、油环的安装位置,活塞销座采用偏置设计,可有效降低做功行程中活塞对气缸壁的侧向敲击力,减少冷启动工况下的敲缸异响。

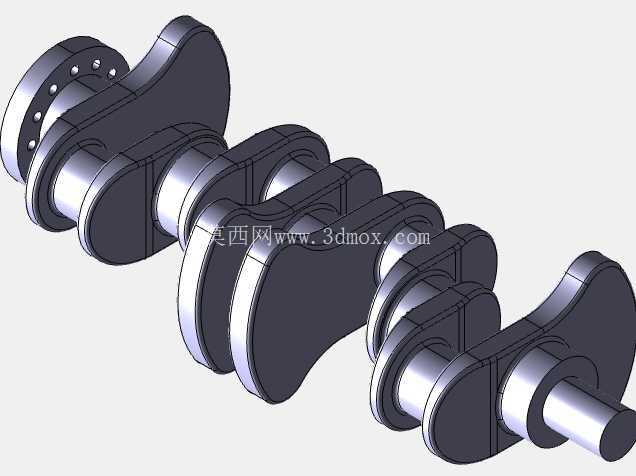

  曲轴部分采用全支撑设计,四个曲柄销分别对应四个气缸的做功相位,相邻曲柄销夹角设置为180度,可实现四缸机每180度曲轴转角完成一次气缸做功的点火顺序,保证动力输出的连续性,曲轴平衡块采用整体式配重设计,可抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力,无需额外加装平衡轴即可满足多数乘用车型的NVH控制要求,曲轴两端分别预留前端轮系安装位与后端飞轮连接法兰,前端可驱动正时机构、水泵、发电机等附件,后端通过飞轮连接离合器或液力变矩器实现动力输出。设计过程中优先考虑了安装边界的适配性,气缸中心距按照紧凑化原则设置,可在保证缸体水套、油道布置空间的前提下,尽可能缩短整机长度,曲轴主轴颈直径、曲柄销直径的参数匹配,兼顾了曲轴强度与轴瓦摩擦损耗的平衡,活塞行程与缸径的比值设置在0.9到1.1的常用区间,可兼顾低转速扭矩输出与高转速功率储备的需求。

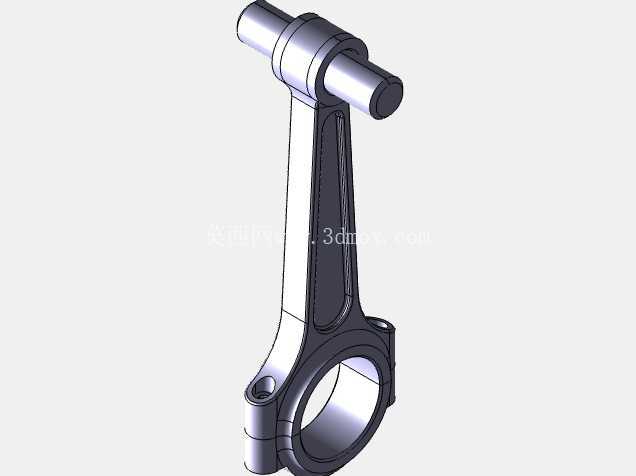

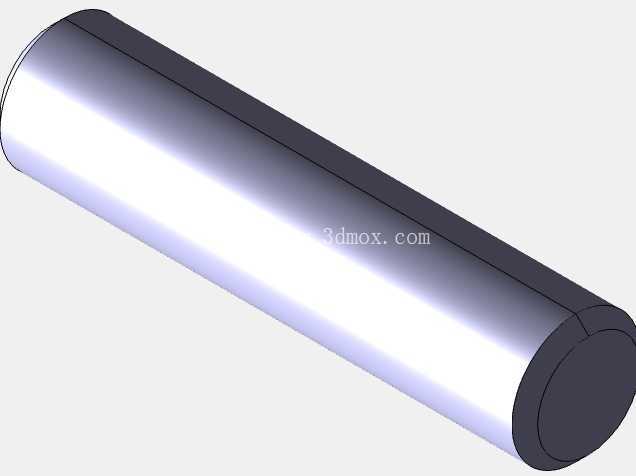

  从实际应用场景来看,这套结构不仅可用于传统燃油乘用车的动力总成,也可经过参数调整后适配小型发电机组、农用机械、小型船舶动力的需求,建模过程中所有配合面均按照实际装配公差预留了间隙,活塞与气缸壁的配合间隙、曲轴轴颈与轴瓦的配合间隙、活塞销与连杆小头的配合间隙均符合量产内燃机的设计规范,可直接用于结构教学、装配仿真、运动干涉检查等场景,通过运动仿真可直观观察到曲轴旋转过程中活塞的往复运动规律,验证不同点火顺序下的动力输出平顺性,也可基于该基础模型进行改型设计,比如调整活塞行程改变发动机排量、调整曲柄配重适配不同转速区间的使用需求、修改活塞顶部形状适配柴油机或混动专用发动机的燃烧室要求。

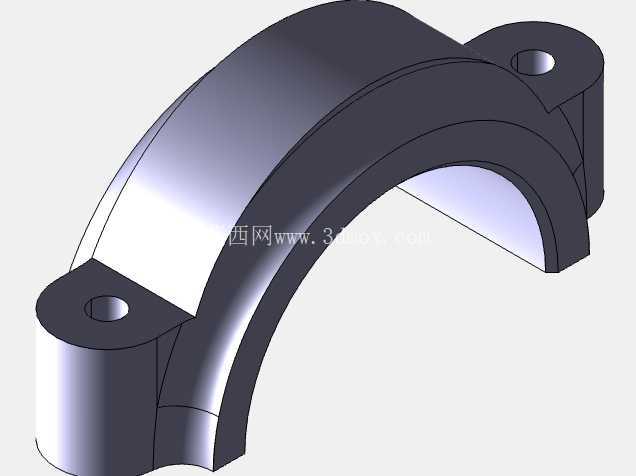

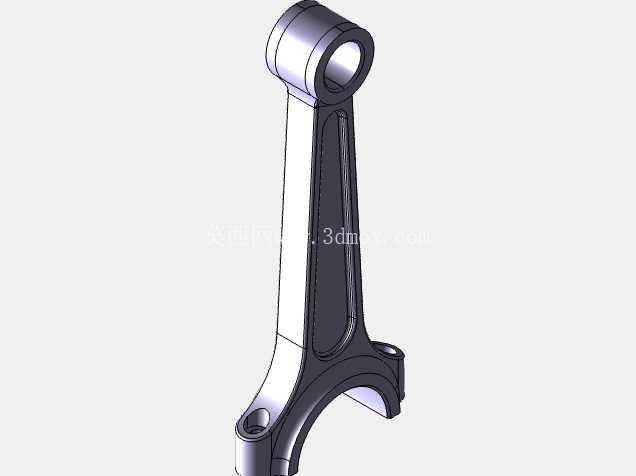

  在结构强度层面,曲轴的圆角过渡设计、活塞销座的加强筋结构、连杆大头的剖分面定位结构均按照量产机型的成熟方案设计,可有效避免应力集中导致的部件失效,油道布置从曲轴主轴颈直通曲柄销,可在发动机运转过程中持续为连杆轴瓦提供压力润滑,活塞内腔的冷却油腔预留位置可适配高功率机型的活塞冷却需求,整套结构的安装定位基准统一以气缸体底面、曲轴主轴颈中心线为基准,可与气缸盖、配气机构、油底壳等周边部件实现无缝装配对接,无需额外调整安装点位。
