Y型三法兰分流式管道连接接头

在流体输送管网的支路布设场景中，这类Y型三法兰结构的接头，是解决单路输入双路输出分流需求的核心连接件，常见于化工介质输送管线、暖通空调水循环系统、压缩空气分配管网、小型液压动力支路等需要对流体进行均衡分流的工况中，相比直角三通或者斜角三通，Y型的流道走向更贴合流体的自然流动轨迹，能有效降低介质在分流位置的局部阻力损失。

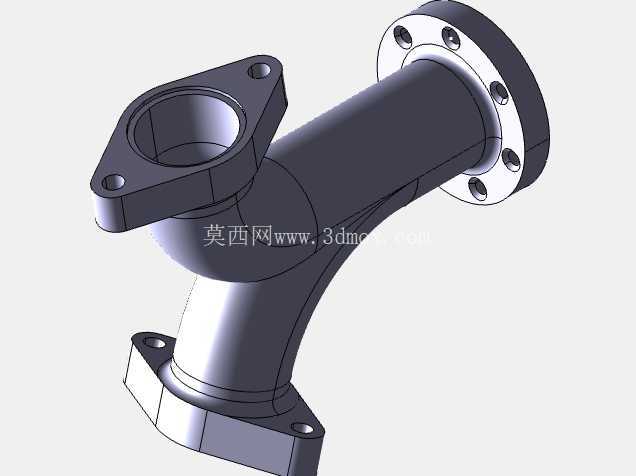

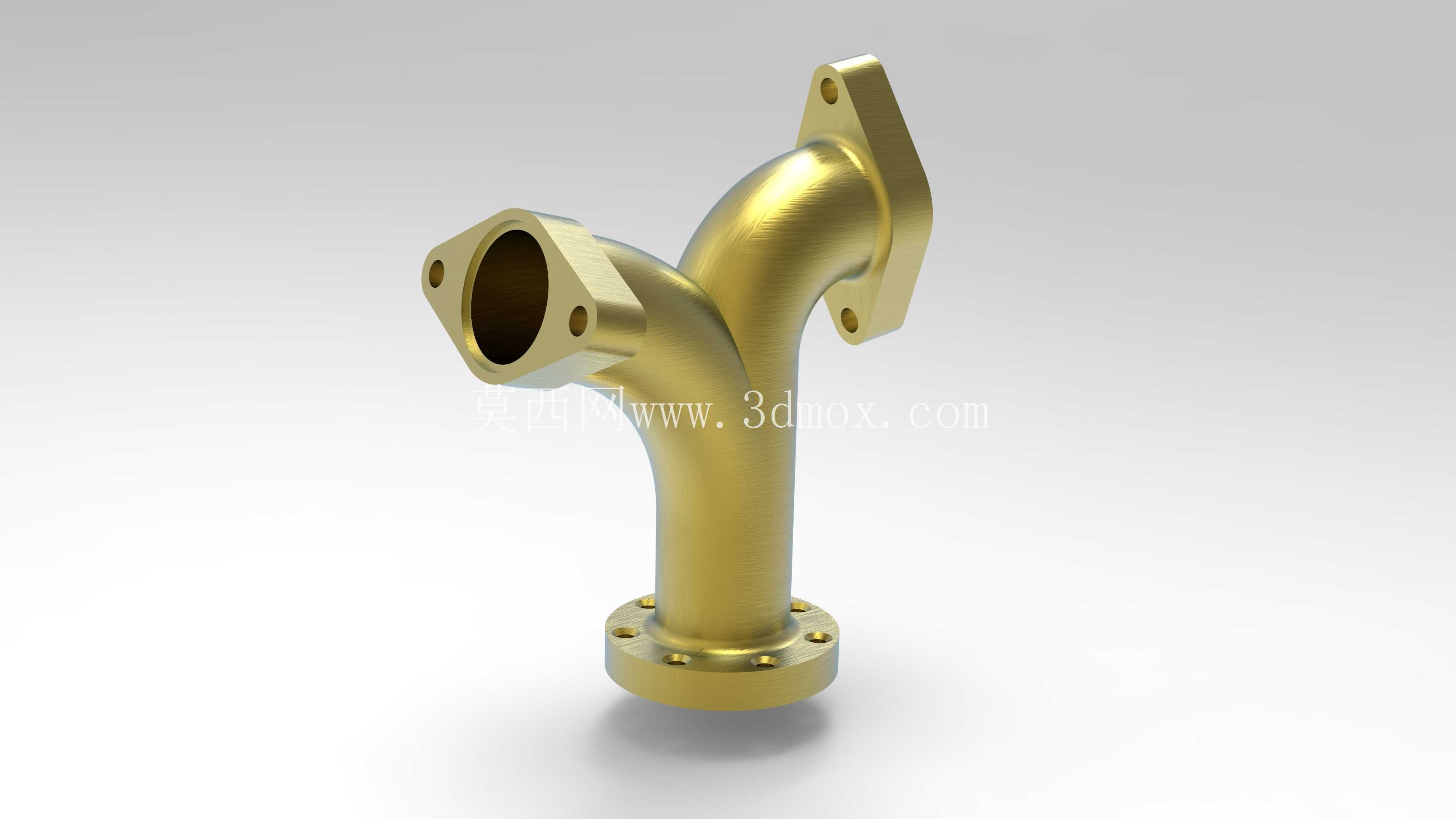

从实际使用的功能层面看，这个接头的三个连接端全部采用法兰连接形式，下端为竖直方向的主入口，两个上部分叉端为呈对称角度布置的出口，三个法兰端面都加工有均匀分布的螺栓通孔，安装时通过螺栓与对应管路的配对法兰锁紧，法兰端面可根据输送介质的特性加装橡胶、金属缠绕或者四氟材质的密封垫片，保证连接位置的密封性能，避免介质泄漏。相比螺纹连接或者卡套连接的分流接头，法兰连接的形式能承受更高的管路压力，也更适配大管径的管路布设场景，后期维护拆卸时也不需要转动整段管路，松开螺栓即可完成接头的拆装更换。

在结构设计的考量上，整个接头的流道采用了等曲率顺滑过渡的设计，从主入口到两个分叉出口的内壁没有突兀的折角或者截面突变，介质从竖直入口进入后，会顺着Y型的分叉曲面平滑分流到两个出口端，这种设计能大幅减少介质在分流位置产生的湍流，降低管路运行过程中的振动和噪音，同时也能减少介质中固体杂质在接头位置的沉积，避免长期运行后出现流道堵塞的问题。三个法兰的安装端面都与对应流道的轴线保持垂直，保证安装后法兰与配对管路的端面完全贴合，不会出现偏斜导致的密封失效问题；法兰上的螺栓孔采用跨中布置的形式，适配通用法兰的安装孔位标准，不需要额外加工转接件就能直接和标准管路法兰配对安装。

从安装边界的尺寸适配来看，接头的竖直主管段长度预留了足够的法兰安装操作空间，在现场安装时，扳手可以顺利伸入法兰螺栓位置完成锁紧操作，不会因为管段和法兰间距过小导致螺栓无法拧紧。两个分叉出口的夹角经过合理设定，既保证了分流后的流道顺畅，也避免了两个出口端的法兰安装空间出现干涉，两个出口的外接管路可以顺着分叉方向自然布设，不需要额外增加大角度弯头来调整管路走向，能减少整个管路系统的配件数量，降低管路的整体阻力损失。接头的外壁厚度根据公称压力等级做了对应加强，在分叉交汇的位置做了局部壁厚加厚处理，因为这个位置是流体压力冲击的集中区域，加厚处理可以避免长期压力波动导致的结构疲劳损坏，提升接头的整体使用寿命。

在实际选型应用时，这类Y型法兰接头可以根据输送介质的特性选择对应的材质，普通水循环或者压缩空气场景可以选用常规铸钢或者黄铜材质，腐蚀性介质场景可以选用不锈钢或者衬塑材质，法兰的压力等级也可以根据管路的实际工作压力选配对应的PN等级，保证和整个管路系统的压力等级匹配。安装过程中需要注意保证三个法兰端面的平行度，锁紧螺栓时要采用对角分次锁紧的方式，避免单个螺栓受力过大导致法兰变形或者密封垫片压偏，影响密封效果。
