带标准键槽高精度正齿轮传动构件

　　在常规工业传动场景里，这类带键槽的正齿轮是平行轴传动系统里最基础也最核心的受力构件，区别于斜齿、人字齿等齿形结构，正齿轮的齿向与轴线完全平行，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，非常适合中低速、重载的平行轴动力传递场景，常见于小型机床进给箱、农用机械传动箱、轻工输送设备的动力端、教学用机械传动实训台等场景。从实际安装适配的角度看，该齿轮的轮毂部分加工有标准平键键槽，键槽的尺寸公差与轴伸端的键宽公差采用基孔制过渡配合，装配时无需额外加工修配，即可保证齿轮与传动轴之间无周向滑动，确保动力传递过程中无相位偏差，避免因键连接间隙导致的传动冲击、齿面偏载等问题。

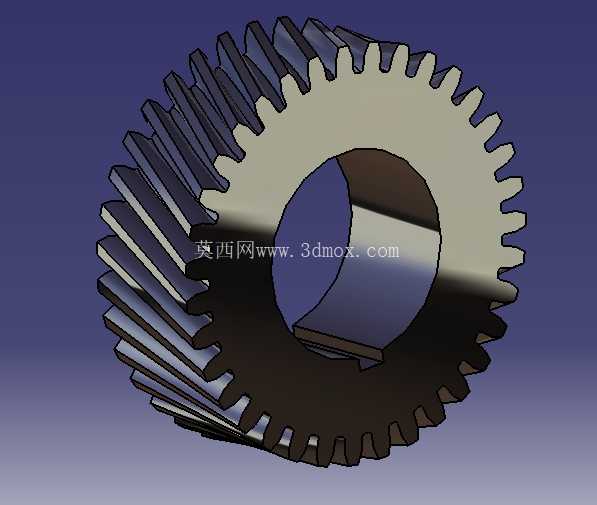

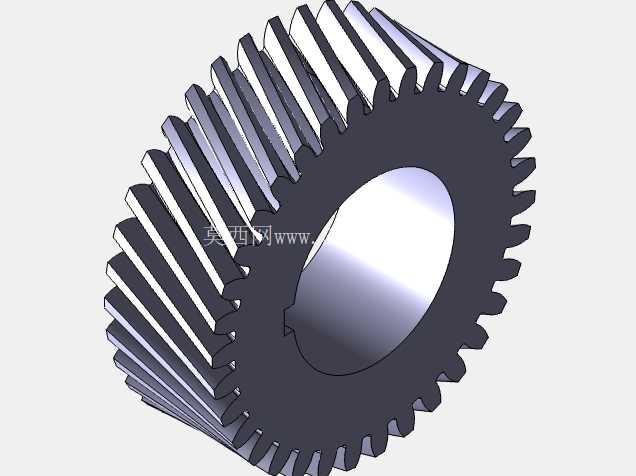

　　齿形部分采用标准渐开线齿廓设计，齿顶高系数、顶隙系数均符合通用机械传动标准，啮合重合度处于合理区间，既保证了连续传动的平稳性，也避免了重合度过大带来的齿根滑动率过高、磨损加剧的问题。建模过程中，先通过齿廓渐开线方程生成单个齿的截面轮廓，再通过圆周阵列完成全部轮齿的构建，轮毂部分的内孔、键槽采用多截面实体特征生成，保证了内孔与键槽的同轴度、对称度公差符合实际加工要求，齿端做了微小的倒角处理，既可以去除加工毛刺，也能在装配啮合时起到导向作用，避免轮齿边缘磕碰损伤。

　　从安装边界来看，该齿轮的轮毂长度略大于齿宽，安装时可以通过轴肩与轴用挡圈完成轴向定位，无需额外加装定位套，简化了轴系的结构设计，齿顶圆与相邻构件的安全间隙预留了足够的安装调整空间，不会出现运转过程中齿顶与箱体、其他传动件干涉的问题。在实际工况使用中，这类正齿轮的润滑方式可根据转速选择脂润滑或者稀油飞溅润滑，齿面硬度适配中载传动需求，正常维护下的使用寿命可以满足通用设备的大修周期要求，对于机械专业的教学实训、结构设计初学者的传动系统建模练习、小型非标设备的传动选型适配都有很高的参考价值，建模过程中还原的键槽对称度、齿形渐开线精度、轮毂与齿圈的同轴度等细节，也完全符合实际加工的工艺要求，可直接用于传动方案的虚拟装配、运动仿真验证，帮助设计人员提前排查轴系布置、啮合间隙、安装定位等环节可能存在的问题，减少实物试制阶段的改模成本。
