带安装耳座的机械支撑承载结构

在各类工业传动、工装定位以及中小型动力传输场景中，这类带双侧安装耳座的支撑结构是极为常见的承载基础件，往往承担着轴类零件的径向定位、载荷传递以及安装基准的核心作用，其结构合理性直接影响整套机构的运行稳定性与疲劳寿命。从实际应用场景来看，这类支撑件常出现在小型输送线的从动轮支撑端、工装夹具的定位轴基座、小型动力头的安装支座位置，需要同时承受来自轴系的径向载荷、启停过程的冲击载荷，部分工况下还要耐受一定的振动交变应力，因此在设计阶段就需要兼顾安装便捷性、结构强度与轻量化的平衡。

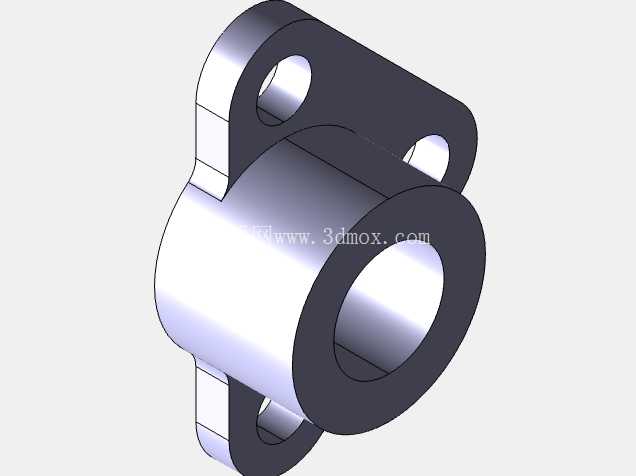

从结构功能特性来看，中间的贯通筒体是核心承载部位，内孔用于配套轴套或者直线轴承，为穿过的轴类零件提供回转或者滑动的支撑基准，内孔的圆柱度、表面粗糙度直接决定了配套轴件的运行精度，因此建模时需要严格控制内孔的尺寸公差与形位公差，避免出现卡滞、偏磨的问题。筒体两侧延伸出的带孔耳座是安装固定结构，两个安装孔的中心距、孔轴线与筒体内孔轴线的平行度是关键安装尺寸，直接决定了支撑件安装后是否会出现内孔偏斜，导致轴系运行时产生附加弯矩。耳座与筒体衔接的位置做了圆弧过渡处理，这一细节是应力集中防控的关键设计，能够避免直角衔接处出现应力突变，在交变载荷下产生疲劳裂纹。

从设计思路层面，这类支撑件的建模过程首先要确定核心的安装边界：首先根据配套轴的直径确定筒体内孔尺寸，再根据预期承受的径向载荷计算筒体的壁厚，保证筒体在额定载荷下的径向变形量控制在允许范围内，避免因筒体变形导致内孔与轴的配合间隙消失。其次根据安装面的空间尺寸确定耳座的外轮廓尺寸，两个安装孔的孔径需要匹配常用的内六角螺栓规格，孔位要预留足够的螺栓安装空间，避免出现螺栓无法放入扳手的问题。在完成基础轮廓建模后，需要对衔接圆角、耳座厚度、筒体壁厚这些关键参数做有限元应力分析，模拟实际工况下5000N等效载荷施加时的应力分布，找到应力集中的薄弱位置做局部加厚或者圆角优化，确保最大应力值低于材料的许用应力，同时尽可能去除非承载区域的多余材料，实现减重与成本控制。

关于外形尺寸与安装边界，这类支撑件的筒体轴向长度需要根据配套轴的支撑跨距要求确定，既要保证足够的支撑长度避免轴件出现挠曲变形，又不能过长导致结构冗余。耳座的安装面需要保证平面度要求，安装时与设备基座的贴合面要紧密接触，避免因贴合间隙导致安装后支撑件倾斜。两个安装孔的位置需要与基座上的预装螺纹孔位置严格对应，建模时需要考虑装配公差，适当放大安装孔的孔径以补偿加工与装配误差，避免出现安装孔错位无法装配的问题。筒体的外圆直径在满足强度要求的前提下，要尽可能控制尺寸，避免与周边的运动部件产生干涉，尤其是在空间紧凑的工装内部，需要提前做运动干涉检查，确保支撑件安装后不会影响周边零件的运动轨迹。

在实际工程应用中，这类支撑件的材料常选用45号钢或者铝合金，根据载荷大小选择对应的材料与热处理工艺，重载场景下选用45号钢做调质处理，轻载且有减重需求的场景下选用6061铝合金做硬质阳极氧化处理，提升表面耐磨性能。建模过程中需要注意区分加工面与非加工面，安装面、内孔面这些配合面需要标注加工精度要求，其余非配合面可以按照铸件或者型材的默认精度处理，在保证使用性能的前提下降低加工成本。
