十字轴式万向节传动连接组件结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191997
  • 十字轴式万向节传动连接组件结构
  • 十字轴式万向节传动连接组件结构
  • 十字轴式万向节传动连接组件结构

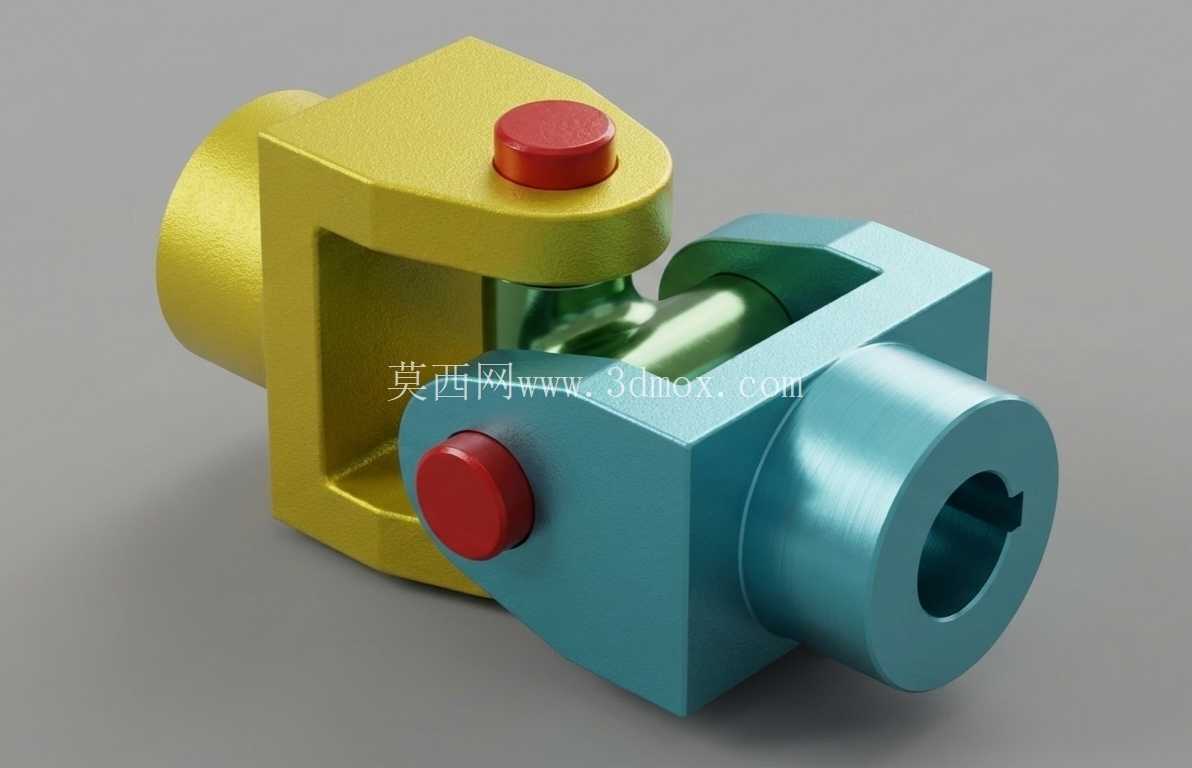

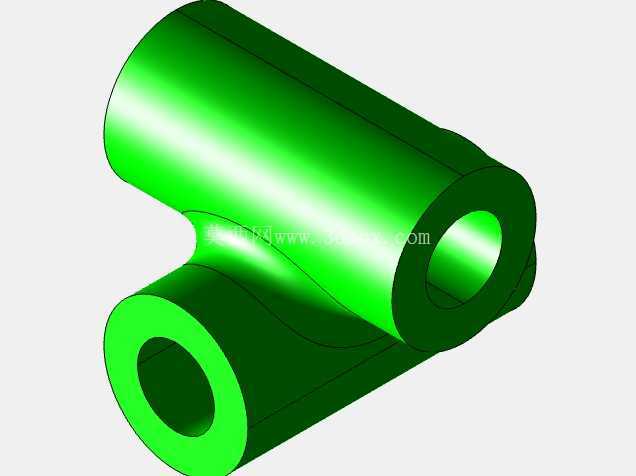

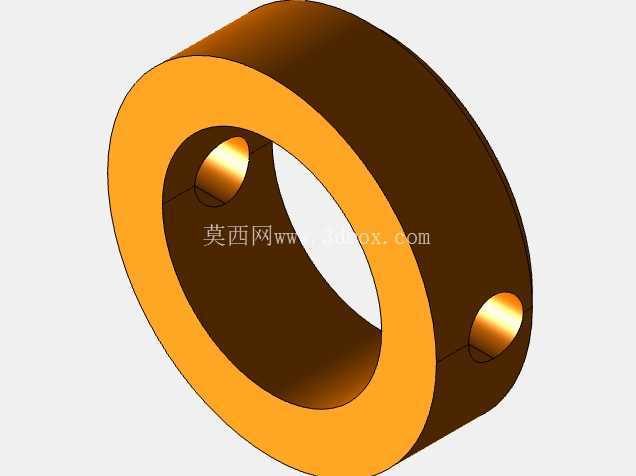

  该万向节组件核心应用于存在轴系夹角偏差的动力传递场景,常见于中小功率传动链路中两轴无法保证严格同轴的安装工况,比如轻工设备的动力输出端与执行端连接、小型输送线的分段轴系衔接、教学实训台的传动演示单元,能够补偿两轴之间因安装误差、机架形变、运行振动带来的角度偏移,避免刚性连接下轴系承受额外弯矩导致的轴承过早磨损、轴件疲劳断裂问题。整套组件分为主动叉、从动叉、十字轴承、衬套、销轴、端盖几个核心部分,主动叉与从动叉的叉耳部位均设计有同轴销孔,十字轴的四个轴颈分别嵌入两侧叉耳的销孔内,通过衬套实现转动副的低摩擦配合,端盖压装在销孔外端限制销轴轴向窜动,保证十字轴在叉耳内仅保留绕销轴的转动自由度。

  从功能特性来看,该结构可在两轴存在最大35度夹角的工况下稳定传递扭矩,运行过程中当输入轴匀速转动时,输出轴会因夹角存在产生瞬时转速波动,因此单组万向节多用于转速不高、对转速均匀性要求不苛刻的传动场景,若需要实现等速传递,可成对使用该组件并保证中间轴两端的叉面处于同一平面、两端轴与中间轴的夹角相等。设计过程中首先确定额定传递扭矩,以此反推十字轴的轴颈直径、叉耳的厚度与销孔中心距,十字轴采用对称式结构,四个轴颈的同轴度、垂直度公差控制在0.02mm以内,避免转动过程中出现卡滞、附加载荷过大的问题;叉耳部位的销孔与衬套采用H7/p6的过盈配合,衬套内孔与十字轴轴颈采用H8/f7的间隙配合,保证转动灵活的同时不会出现过大的旷量,端盖与叉耳端面采用小间隙配合,通过过盈压装或者点铆的方式固定,防止运行过程中销轴脱出。

  安装边界方面,主动叉与从动叉的外端均设计有带键槽的轴孔,可通过平键与外部传动轴实现周向固定,轴孔端面设置有紧定螺钉孔,可拧入紧定螺钉顶紧传动轴的定位平面,实现轴向位置固定;整套组件的最大回转直径由叉耳的外轮廓尺寸决定,安装时需要预留足够的径向空间,避免转动过程中与周边机架、管线发生干涉,两轴的安装夹角需要控制在设计允许范围内,若夹角过大会导致十字轴轴颈的接触应力急剧上升,大幅缩短衬套的磨损寿命,同时会带来明显的传动冲击与振动。

  建模过程中所有零件均按实际加工公差进行装配约束,十字轴与衬套、衬套与叉耳销孔的配合关系完全符合实际装配工艺,组件的2D制造图纸包含完整的尺寸标注、形位公差、表面粗糙度要求,可直接用于教学演示中的装配工艺学习、公差配合分析,也可作为小型传动设备设计时的选型参考结构,帮助设计人员快速理解万向节的扭矩传递原理、装配约束关系,掌握非同轴轴系传动的结构设计要点。
