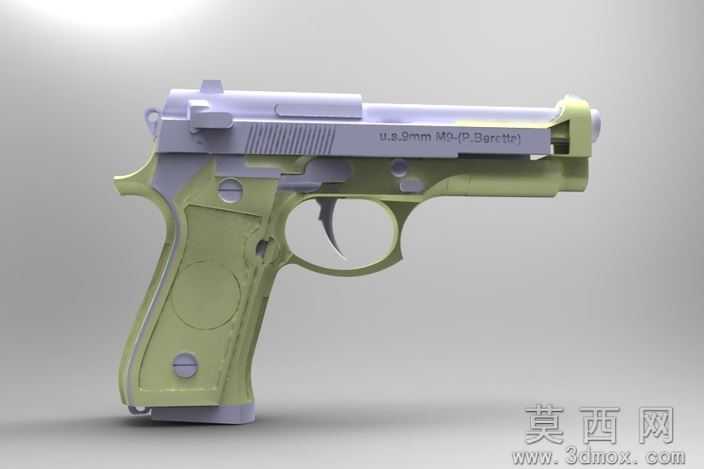

CATIA绘制的伯莱塔风格手枪三维模型

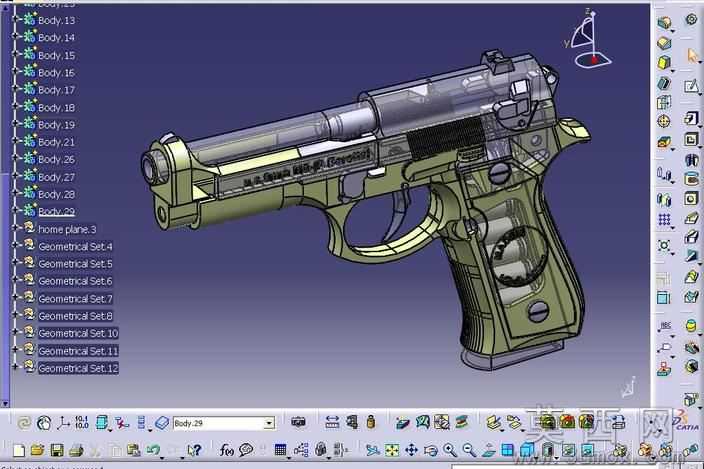

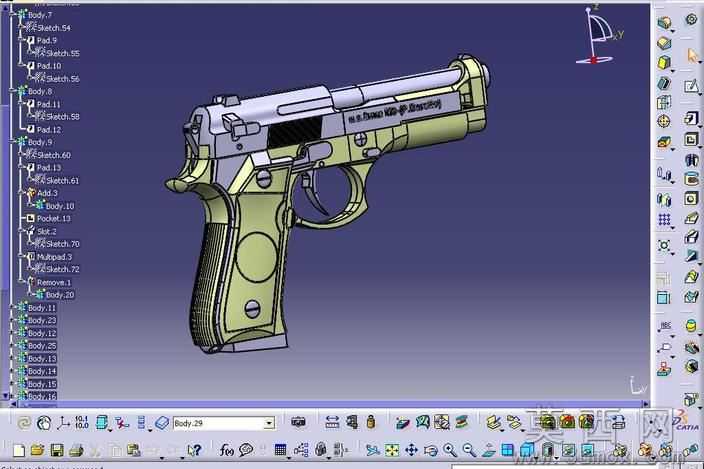

本模型为采用CATIA V5软件完成全参数化设计的手枪三维模型，建模流程严格遵循自顶向下的设计逻辑，首先通过多基准面搭建完成整体轮廓的草图约束，依次绘制枪管轴线、握把倾角、套筒行程基准线等核心定位参考，再通过多草图特征逐步拆分出套筒、枪管、扳机组件、握把护板、击锤、弹匣卡榫、保险拨杆等独立零件，每个零件均通过凸台、凹槽、旋转、肋、阵列等基础特征完成实体构建，过程中对所有配合面添加了精准的几何约束，确保各零件的装配间隙符合真实枪械的公差要求，整体特征树层级清晰，所有草图均保持全约束状态，无冗余特征与外部参考，方便后续修改调整。

参数设计层面，模型严格参考经典伯莱塔系列手枪的真实尺寸比例完成还原，枪管长度、套筒前后行程、扳机行程、握把围度、弹匣容弹相关结构尺寸均按照1:1比例设定，对扳机护圈的弧度、握把防滑纹的间距、套筒防滑槽的深度、手动保险的转动角度等细节参数都做了精细化设定，所有活动部件的运动限位参数均做了对应约束，可直接用于后续的运动仿真验证。

渲染材质方面，模型在CATIA内部完成了基础材质赋予，套筒与枪管部分采用哑光烤蓝金属材质，设置了合理的金属粗糙度与反射参数，握把护板采用工程塑料材质，添加了细微的颗粒质感模拟真实握把的防滑触感，扳机、击锤、保险等小零件采用亮面金属材质区分，整体材质搭配还原了真实枪械的视觉质感，同时附带独立的效果图文件，可直接用于展示使用。

结构原理层面，模型完整还原了枪管短后坐自动原理的核心结构，包含套筒与枪管的闭锁配合结构、扳机连杆的传动结构、击锤待击与释放结构、弹匣托弹簧的供弹结构、手动保险的锁止结构，各部件之间的装配关系完全符合真实枪械的机械逻辑，可清晰展示手枪从待击、击发、后坐、抛壳、复进、供弹的完整动作循环的结构基础。

软件兼容方面，模型为原生CATIA V5格式创建，特征参数完整可编辑，可通过中间格式转换为STEP、IGS等通用三维格式，兼容SolidWorks、UG NX、Pro/E等主流三维机械设计软件，转换后可保留完整的实体结构，不会出现破面、特征丢失等问题，方便不同软件使用习惯的设计者调用修改。

研发教学应用层面，该模型既可以作为枪械结构认知的教学案例，帮助机械类专业学生理解轻武器的机械结构、装配逻辑与参数化建模思路，也可作为三维建模练习的参考范例，帮助学习者掌握复杂曲面零件的建模技巧、多零件装配的约束方法，同时也可用于影视道具、游戏美术的前期模型参考，为相关文创内容创作提供精准的结构参考。
