钳口用颚形弹性缓冲传动零件结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192006
  • 钳口用颚形弹性缓冲传动零件结构
  • 钳口用颚形弹性缓冲传动零件结构
  • 钳口用颚形弹性缓冲传动零件结构

在工装夹具的夹持作业场景中,这类颚形弹性体常配套安装于虎钳类钳口的传动缓冲位置,替代刚性接触结构来抵消夹持瞬间的冲击载荷,避免硬接触导致的工件夹伤、钳口崩损问题。日常在机加工工位的批量装夹作业里,工人频繁开合钳口夹持不同硬度的金属坯料、塑料工件时,刚性传动的钳口很容易因为进给速度控制不当,在接触工件瞬间产生刚性碰撞,长期作业后不仅钳口咬合面会出现凹坑变形,薄壁工件还容易被夹出压痕甚至变形报废,加装这类弹性元件后,夹持力会通过周向分布的颚形凸爪逐步释放,实现软接触式的力传导。

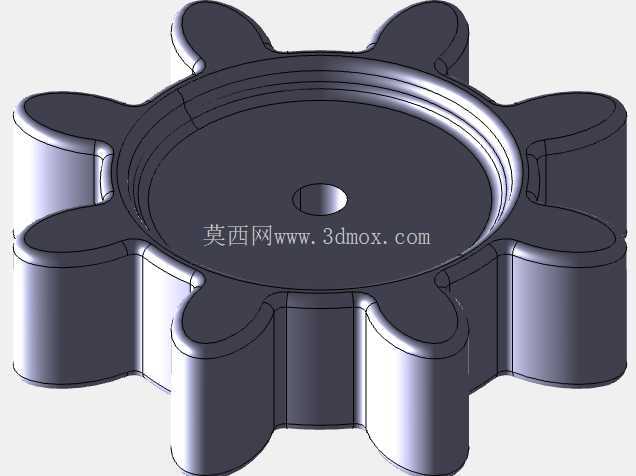

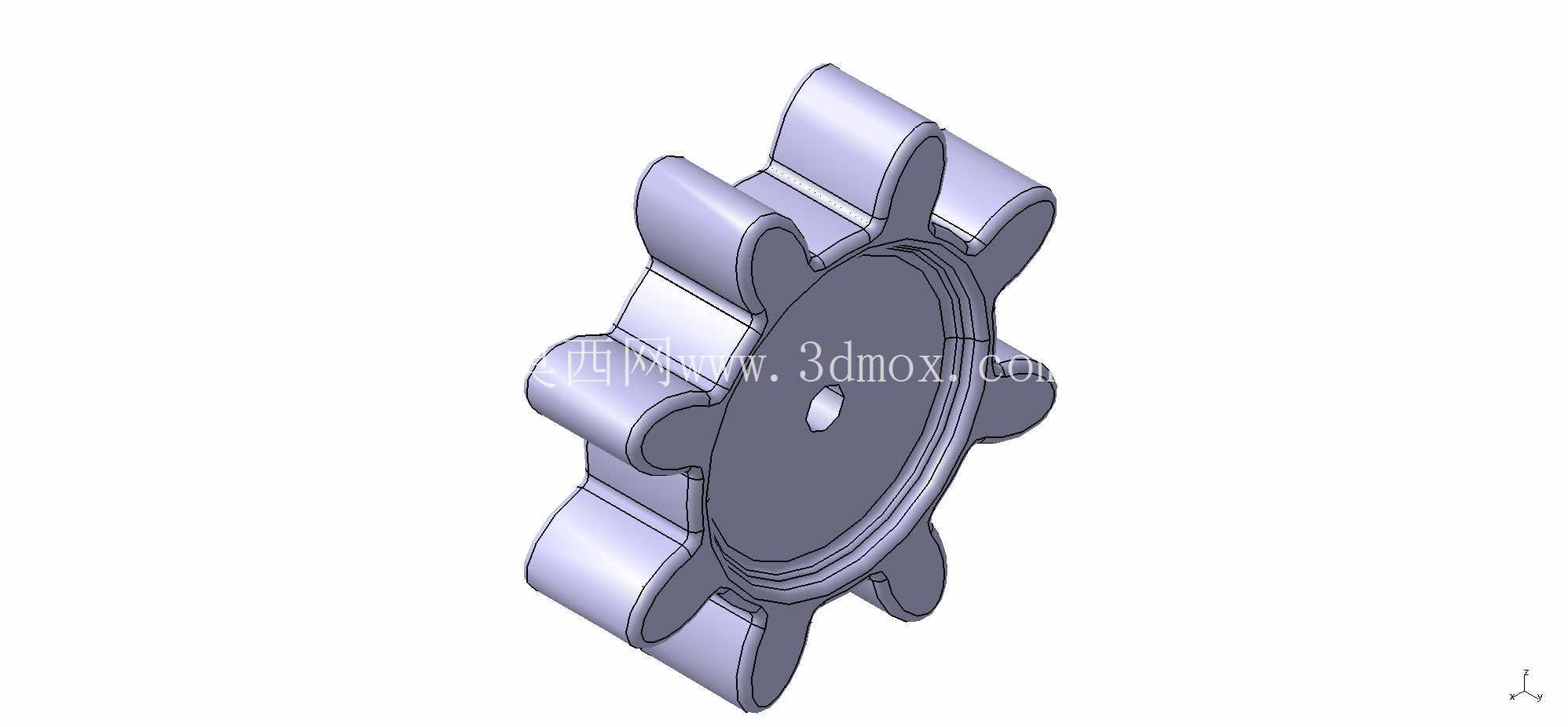

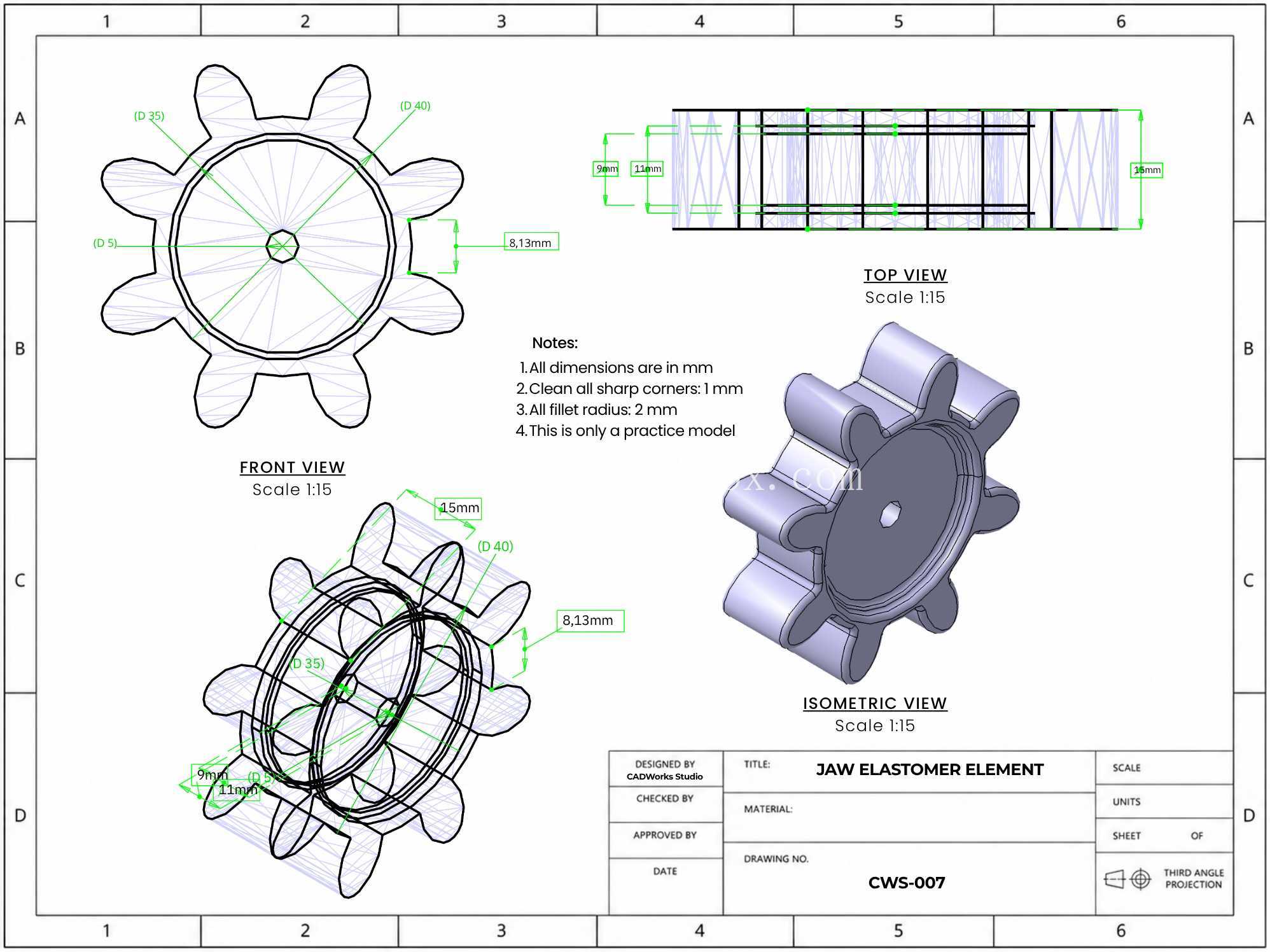

从结构设计逻辑来看,该零件采用周向均匀分布的8个圆弧凸爪结构,每个凸爪的根部都做了大圆角过渡处理,避免应力集中导致的疲劳断裂,中心位置设置的小直径安装孔用于穿入定位销轴,将弹性体固定在钳口的传动基座上,凸爪的外圆弧面与钳口活动座的内卡槽配合,当夹持力传递过来时,每个凸爪会产生微小的径向弹性变形,吸收冲击能量的同时,还能自动补偿钳口咬合面的微小磨损间隙,保证夹持力的均匀分布。零件的主体圆盘部分厚度与凸爪高度保持1:1.2的比例关系,这个比例是经过多次受力仿真验证的,既不会因为圆盘过薄导致整体刚性不足出现传动打滑,也不会因为凸爪过短导致弹性变形量不够,起不到缓冲效果。

安装边界方面,该弹性体的最大外圆直径适配常规125mm口径台虎钳的钳口传动腔尺寸,安装时不需要对原有钳口结构做额外改造,只需要拆下原有的刚性传动垫块,将弹性体的中心孔对准传动销轴装入,让凸爪卡入对应卡槽即可完成替换。实际使用中,这类弹性体的变形量控制在单爪0.3-0.5mm区间,既能缓冲夹持瞬间的冲击,又不会因为变形量过大导致夹持定位精度下降,满足普通铣削、钻削工位的装夹精度要求。不同于联轴器用的梅花弹性体,钳口用的这类弹性元件不需要传递大扭矩,核心需求是轴向的缓冲吸震与受力均匀化,所以在凸爪的型面设计上没有采用梅花形的尖角结构,全部采用圆弧过渡,减少应力集中点的同时,也能避免长期反复形变后出现凸爪根部开裂的问题。

在建模过程中,这类零件需要重点关注每个凸爪的轮廓度公差,保证周向凸爪的尺寸一致性,否则安装后会出现各个凸爪受力不均的情况,导致个别凸爪提前疲劳失效。中心安装孔与外圆的同轴度需要控制在0.05mm以内,避免安装后出现偏心,导致钳口开合过程中弹性体出现偏磨,缩短使用寿命。零件的材质一般选用聚氨酯或者65Mn弹簧钢,根据夹持工件的硬度不同可以选择不同硬度的材质,夹持软质金属或者塑料工件时选用邵氏硬度85A的聚氨酯材质,夹持硬质钢件时可以选用热处理后的弹簧钢材质,保证足够的刚性与弹性寿命。日常维护中,这类弹性体属于易损件,当发现凸爪出现明显塑性变形、表面出现裂纹时就需要及时更换,避免因为弹性失效导致夹持力不足,出现工件飞出的安全隐患。
