压铸模用铰接式安装支座结构设计

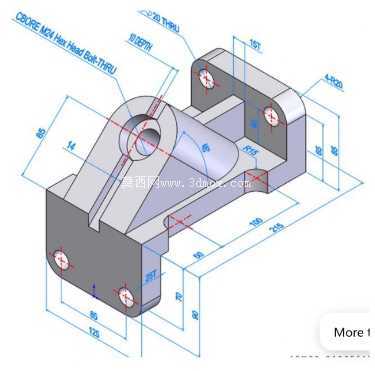

　　在压铸生产的工装配套体系里，这类带铰接孔的安装支座是模具侧抽芯、顶出辅助机构里的常用承载零件，日常会配套在斜顶导向、小型抽芯滑块的限位铰接位置，替代传统一体式焊接支座，解决长期受交变载荷后焊缝开裂、铰接位磨损后无法快速更换的问题。从结构设计逻辑来看，零件主体采用L型承载布局，底部为平直安装基面，加工有四个沉头安装孔，适配M4内六角圆柱头螺栓贯穿固定，沉孔深度刚好覆盖螺栓头部厚度，安装后螺栓端面不突出基面，避免安装后出现基面虚接、受力不均的问题；安装孔的位置公差控制在±0.1mm范围内，保证和模具模板上的预制螺孔对位顺畅，不需要现场二次修配。

　　上部的铰接凸台做了加厚处理，中间贯穿的铰接孔直径为20mm，孔壁做了粗糙度Ra1.6的精度要求，配套对应直径的铰接销轴使用时，转动间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现机构晃动，也不会因为间隙过小导致高温工况下销轴热胀卡死。凸台和底部安装板之间设置了三角形加强筋，筋板厚度和侧壁厚度保持一致，避免压铸成型时因为壁厚差过大出现缩孔、冷隔缺陷，同时筋板的过渡位置全部做了R3圆角处理，减少应力集中，在承受1500N的侧向铰接载荷时，筋板位置不会出现应力断裂问题。从安装边界尺寸来看，零件总长度为125mm，总宽度为80mm，底部安装基面到铰接孔中心的高度为55mm，铰接孔中心到后侧安装面的水平距离为18mm，安装时需要在模板上预留至少130mm×85mm的安装平面，上方预留40mm的铰接活动空间，避免和周边的模具顶杆、冷却管路产生干涉。零件上的两个Φ20定位销孔设置在后侧安装立面上，安装时先穿入定位销完成位置校准，再锁紧四个安装螺栓，能有效避免长期受往复载荷后支座出现位置偏移。

　　在实际压铸生产场景中，这类支座的工作环境长期接触160-220℃的模具温度，同时会受到开合模过程中的往复冲击载荷，因此设计时特意将铰接孔的端面做了1mm的凸台处理，减少铰接部件转动时和支座立面的接触面积，降低摩擦阻力，同时也方便积存少量润滑脂，延长销轴和孔位的磨损周期。不同于普通的机加工支座，这个零件的结构完全适配压铸成型工艺，所有侧壁都做了1°的脱模斜度，没有内部倒扣结构，不需要复杂的抽芯结构就能完成压铸生产，成型后只需要对安装基面、铰接孔、安装沉孔做少量机加工就能达到使用精度，零件的成品率能稳定在95%以上。

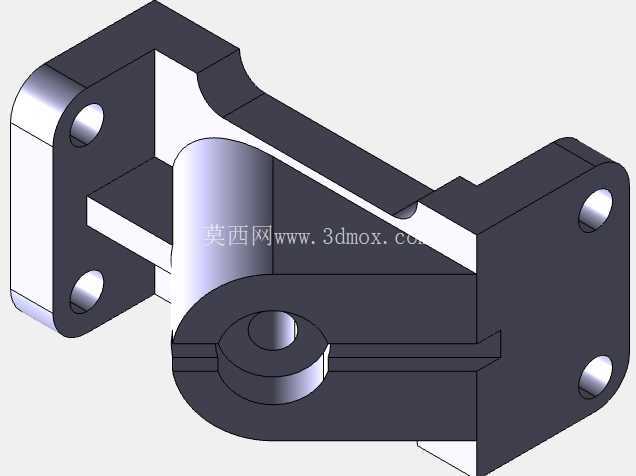

　　在配套使用时，铰接孔内可以根据载荷需求选配铜套或者自润滑轴承，进一步提升耐磨性能，当孔位出现磨损超差时，只需要更换衬套就能继续使用，不需要整体更换支座，能有效降低工装维护成本。在三维建模过程中，这类零件需要重点关注安装孔的位置度、铰接孔和安装基面的平行度要求，所有的倒角、圆角特征需要和实际加工工艺匹配，避免出现建模特征和实际加工工序冲突的问题，比如沉孔的直径要比螺栓头部大1mm，给螺栓安装预留足够的调整间隙，定位销孔的位置要和安装螺栓孔保持足够的距离，避免安装时扳手空间不足。
