带底座铰接式安装固定支撑座结构

这类带底座的铰接式安装支撑件，在轻工自动化生产线、小型物料输送机架、检测设备工装架体上的应用十分普遍，核心作用是为带小幅摆动需求的杆件、传感器安装架、小型执行元件提供稳定的安装基准，同时预留铰接转动自由度，避免刚性连接在设备运行振动、部件微位移过程中产生的应力集中断裂问题。从实际使用场景来看，这类支撑件常被用在光电检测探头的角度可调安装位、小型气动推杆的端部铰接固定点、设备防护门的阻尼转轴支撑位，也可作为小型导料板的铰接支座使用，相比一体式焊接支座，这类机加工成型的支撑件互换性更强，后期维护更换时不需要对架体进行二次焊接打磨，能大幅缩短设备停机维护的时间。

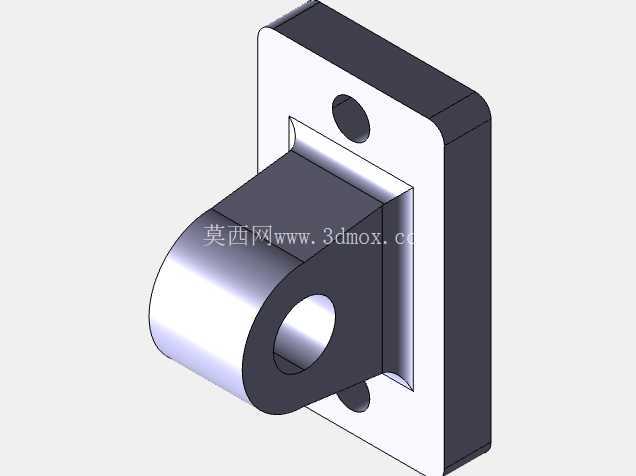

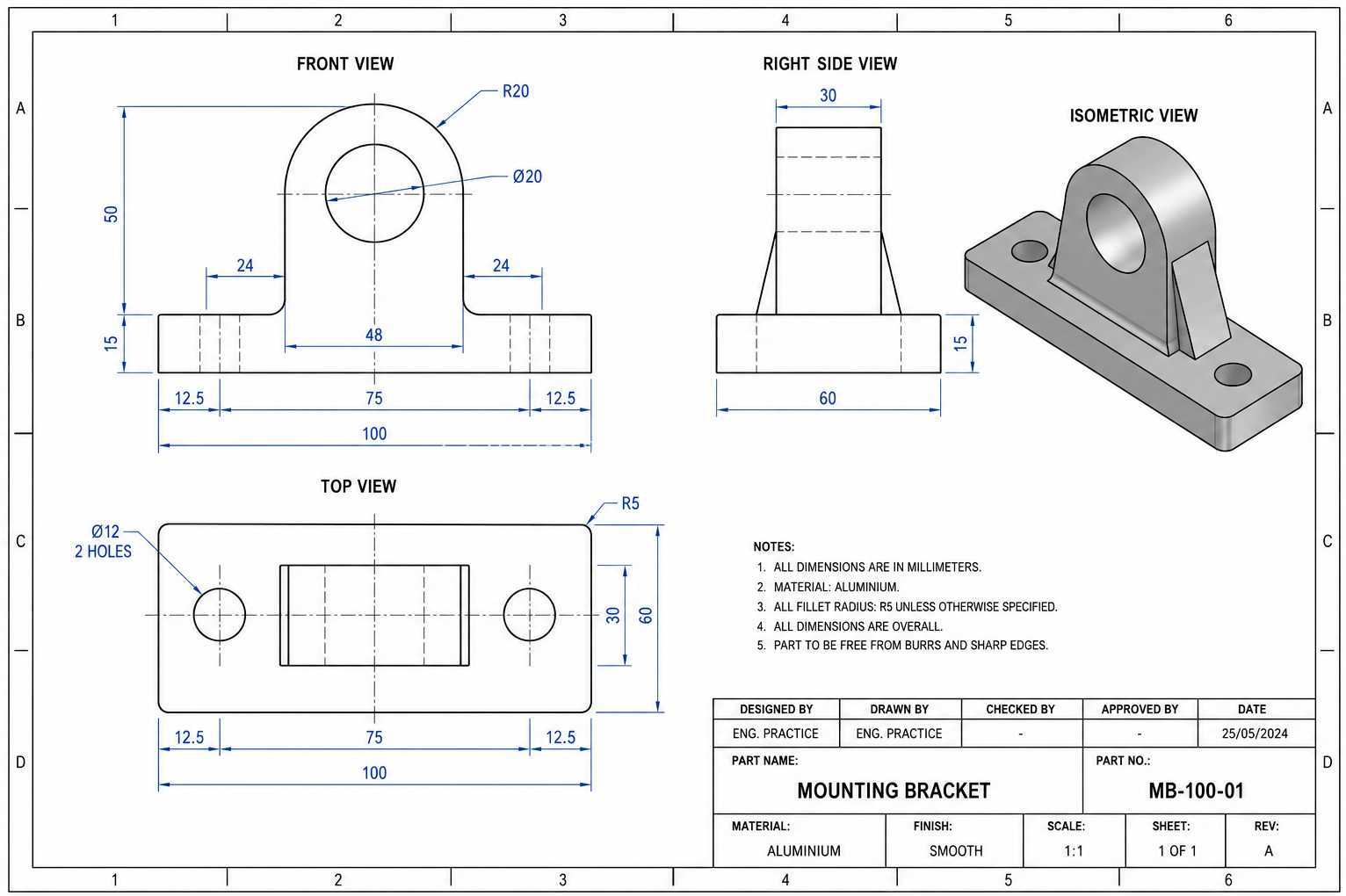

从结构功能设计上看，下部的矩形安装底座设置了两个沉头安装孔，孔位间距按照常规小型工业铝型材的槽距标准匹配，安装时可以直接通过内六角螺栓将支座固定在型材端面或者板材安装面上，沉孔设计能够让螺栓头完全没入底座平面，不会出现凸起干涉上部铰接部件转动的问题，底座的四个边角做了等半径倒圆角处理，既可以去除机加工后的锐边毛刺，避免安装调试人员被划伤，也能减少应力在直角边角处的集中，在设备长期受振动载荷的工况下，降低底座边角开裂的风险。上部的铰接支撑耳为立式拱形结构，中间的铰接通孔做了同轴度公差约束，能够适配标准直径的圆柱销、铰接螺栓或者微型轴承，耳板的厚度根据常规铰接载荷做了匹配，既不会因为厚度过大造成材料浪费、整体重量增加，也不会因为厚度不足在受径向载荷时出现耳板变形、铰接孔失圆的问题，耳板与底座的连接位置做了渐变圆弧过渡，没有直角衔接的应力集中断面，能更好地将上部铰接位承受的径向、轴向载荷均匀传递到底座安装面，避免连接位置出现断裂隐患。

设计这类支撑件的时候，首先要明确安装边界的约束条件：底座的整体长宽尺寸需要匹配安装位置的可用空间，不能超出安装面的范围，避免固定时螺栓无法对位；两个安装孔的中心距要和配套使用的型材、安装板的孔位完全一致，孔的沉头深度要匹配所选螺栓的头部高度，保证安装后螺栓头不突出底座底面，确保支座安装后与安装面完全贴合，不会出现倾斜翘边的问题。上部铰接孔的中心高度需要根据配套摆动部件的转动半径确定，要保证部件在整个摆动行程范围内，不会和底座平面、安装基础面产生碰撞干涉，铰接孔的直径公差要根据配合类型选择，如果是和销轴做间隙配合用于手动调整角度，公差可以适当放宽，如果是配套滚动轴承实现低阻尼摆动，就需要按照轴承的外圈配合公差做精加工，同时要保证两个耳板上的铰接孔同轴度误差控制在合理范围内，避免安装销轴后出现卡滞、转动阻力过大的问题。

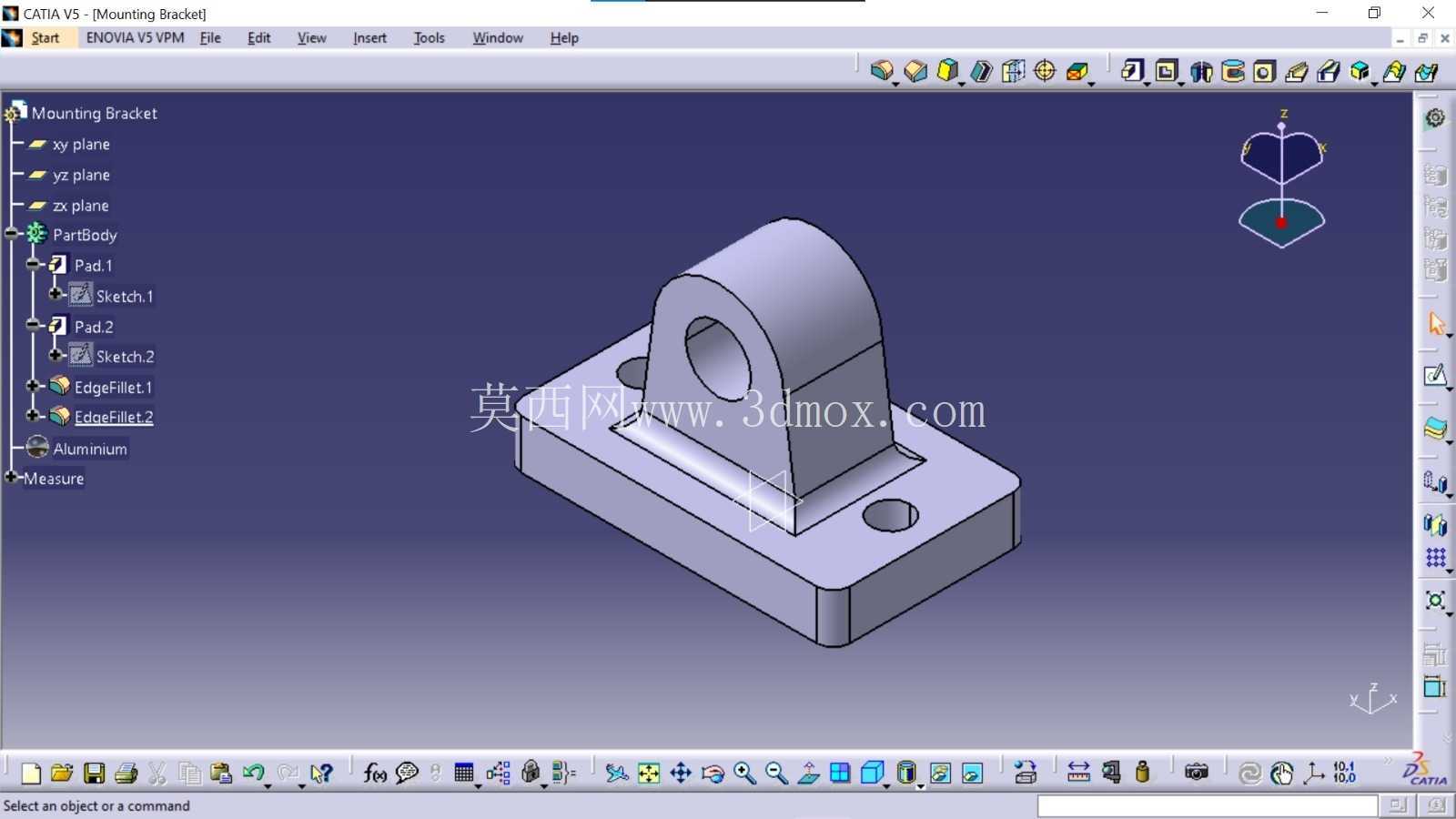

从实际选型适配的角度看，这类支撑件的载荷承受能力主要和底座厚度、耳板厚度、铰接孔的壁厚直接相关，在用于支撑较重的执行元件时，可以适当增加底座与耳板的厚度，同时加大铰接孔与底座之间的过渡圆弧半径，提升整体的结构强度；如果是用于轻型传感器、小型导料板的安装，则可以在保证结构强度的前提下适当减小壁厚，降低零件的整体重量与材料成本。零件的表面处理可以根据使用工况选择，常规室内干燥工况下做普通喷砂氧化处理即可，在有腐蚀性介质的工况下则需要做镀镍或者喷塑处理，提升零件的防锈耐腐蚀能力，延长使用寿命。在三维建模过程中，需要重点关注各个特征之间的几何约束，尤其是铰接孔与底座安装面的平行度、两个安装孔相对于支座中心的对称度，这些形位公差如果出现偏差，会直接导致安装后支座倾斜、铰接部件转动卡滞，建模完成后还需要做装配干涉检查，模拟铰接部件的全行程摆动，确认没有结构干涉后再投入生产加工，避免后续加工出的零件无法满足实际装配使用需求。
