L型带孔支撑连接结构压铸成型件

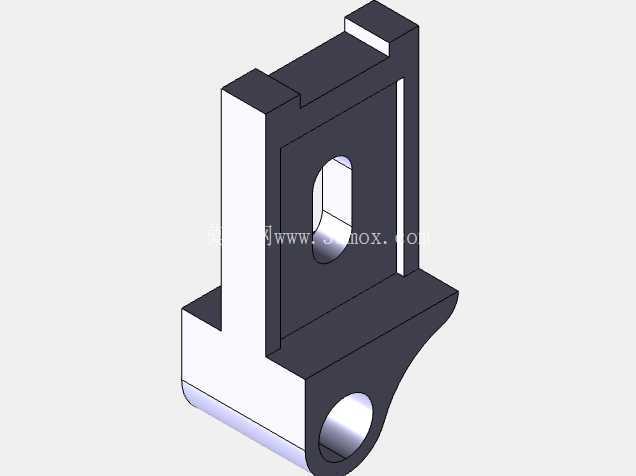

　　这类带侧向伸出安装耳的L型支撑构件，在轻工自动化输送线的侧边挡料机构、小型工装夹具的定位基座场景中十分常见，构件主体的立式板面上预留的长圆孔，主要用于适配安装位置的微调需求，现场装配时可根据相邻部件的实际对位偏差，沿长孔轴向调整固定螺栓的位置，抵消加工累积误差带来的装配干涉问题。底部伸出的带圆孔支耳，是整个构件的核心铰接点位，圆孔内可配套铜套或者自润滑轴承，穿装铰接销轴后，就能和摆臂、连杆类传动件形成转动副，实现小角度的摆动动作传递，这类结构常出现在小型压铸件的侧向抽芯脱模机构里，作为抽芯滑块的支撑导向座使用，立式板面的背面会加工出和模具滑块配合的导向滑槽，保证抽芯动作的直线度。

　　从结构设计逻辑来看，整体采用L型的直角布局，是为了同时满足两个垂直方向的安装固定需求，立式段的背部平面作为和设备主机架的贴合安装面，平面度要求控制在0.05mm以内，保证安装后不会出现倾斜偏载，卧式段的下表面则作为和相邻传动件的避让面，特意做了圆弧过渡处理，避免摆动过程中零件棱边和周边部件发生剐蹭。构件上的长圆孔设计没有采用等宽的直槽结构，而是在槽的两端做了和螺栓外径匹配的圆弧收尾，既可以最大化调整行程，也能避免直槽端部的应力集中，在频繁受振动的工况下减少裂纹萌生的概率。底部支耳的圆孔做了沉台设计，两端的沉台可以容纳铰接销轴的卡簧或者轴端挡圈，不需要额外加装定位套就能实现销轴的轴向固定，压缩装配环节的零件数量。

　　整个构件的壁厚设计遵循压铸工艺的均匀壁厚原则，主体壁厚控制在3mm左右，转角位置全部采用R2以上的圆角过渡，既避免压铸充型时出现卷气、冷隔缺陷，也能减少零件冷却过程中的变形量，立式板面和底部支耳的连接位置特意做了加厚的三角加强筋结构，筋板厚度和主体壁厚保持一致，不会因为局部壁厚过大产生缩孔缺陷，同时能提升整个构件的抗扭刚度，在承受侧向铰接载荷时不会出现板面变形。

　　从安装边界来看，构件立式段的总高度决定了上部安装点位的垂直高度，卧式段的伸出长度则决定了铰接点距离主安装面的水平距离，现场选型时需要重点核对这两个尺寸和设备安装空间的匹配度，长圆孔的中心距要和机架上预设的安装螺栓孔位偏差控制在2mm以内，才能保证顺利装配，底部支耳的铰接孔中心高度要和配对摆臂的铰接点高度保持一致，避免装配后出现传动卡滞。这类压铸件通常采用铝合金材质压铸成型，成型后只需要对安装贴合面、铰接孔做少量机加工就能投入使用，相比整块铝材铣削加工的零件，生产效率更高，成本也更低，适合批量配套的自动化设备、小型模具生产场景使用。构件的外露棱边全部做了C0.5的倒角处理，既去除压铸飞边，也能避免装配时划伤操作人员，立式板面上没有多余的凸台结构，尽可能减少压铸时的滑块抽芯结构，降低模具的复杂程度，提升量产时的工艺稳定性。
