星形发动机连杆组件结构设计

在轻型通航飞机、小型竞速无人机、老式航模以及部分特种应急动力单元的动力系统选型中，星形发动机凭借径向紧凑布局、高功重比、风冷散热效率优异的特性，始终占据着不可替代的应用位置。这套星形发动机组件的核心传动部件，是整套动力输出路径中承担交变载荷传递的关键结构，其设计合理性直接决定了整机的运行寿命、振动控制水平与动力输出平顺性。

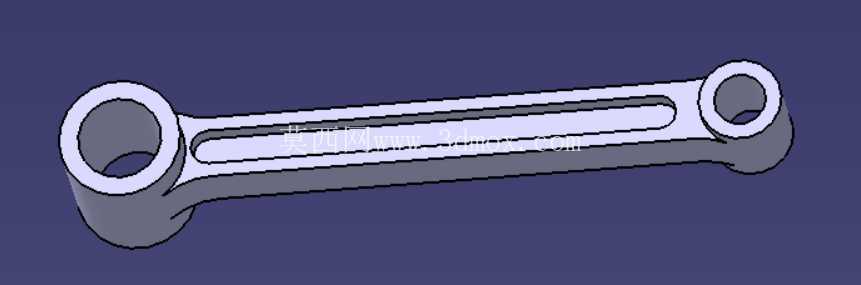

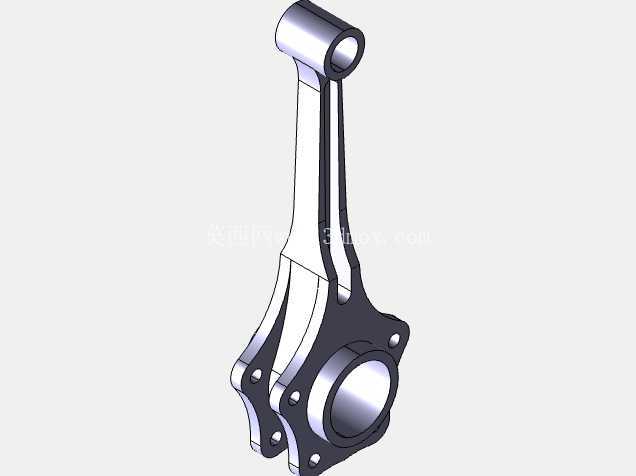

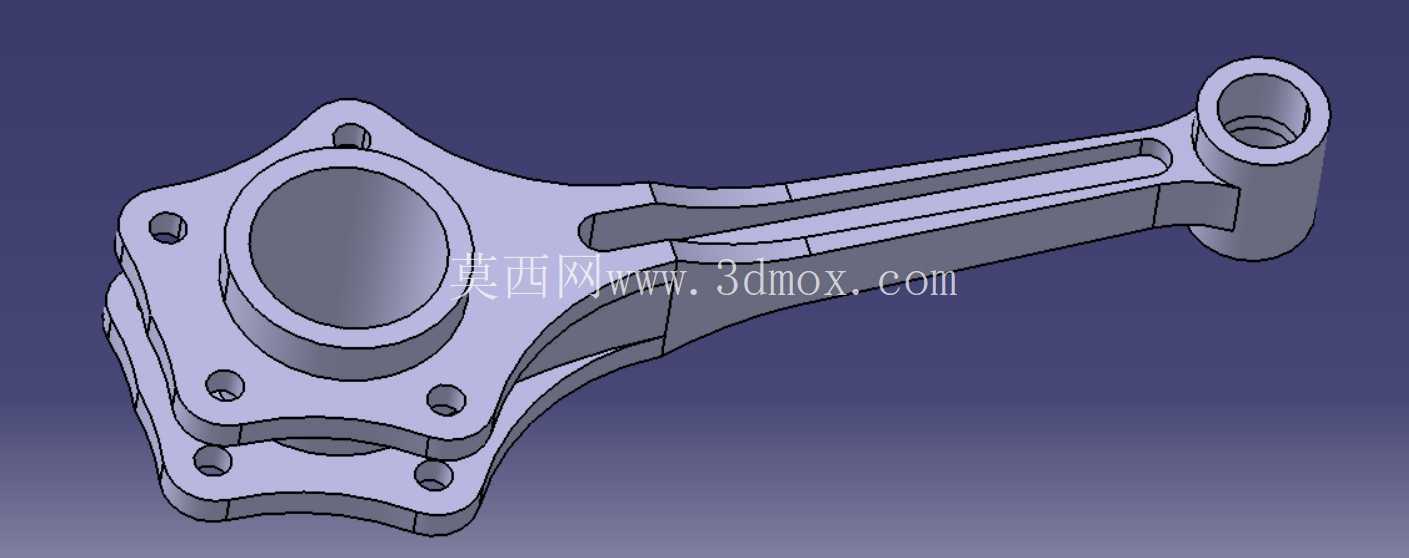

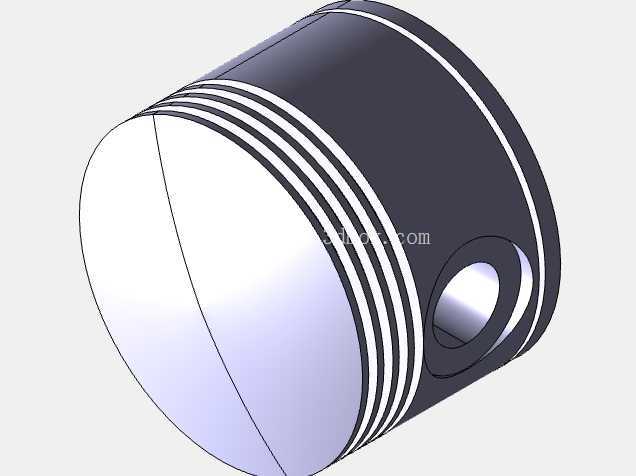

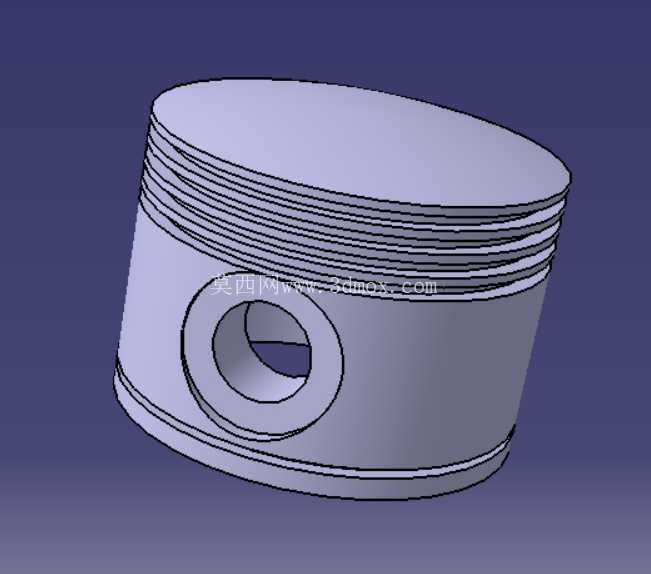

从实际装机的功能逻辑来看，该连杆部件一端通过活塞销与活塞元件铰接，另一端与曲轴曲柄销配合，将燃烧室内燃气爆发产生的活塞往复直线运动，转化为曲轴的旋转扭矩输出。区别于直列、V型发动机的连杆布局，星形发动机的连杆采用主副连杆铰接结构——通常一圈径向布置的气缸中，有一个主连杆直接与曲柄销连接，其余副连杆通过铰接销固定在主连杆大头端的凸耳上，这种结构能在极小的径向空间内完成多缸动力的汇流输出，大幅压缩发动机的整体轴向尺寸，适配航空动力单元对迎风面积的严苛要求。

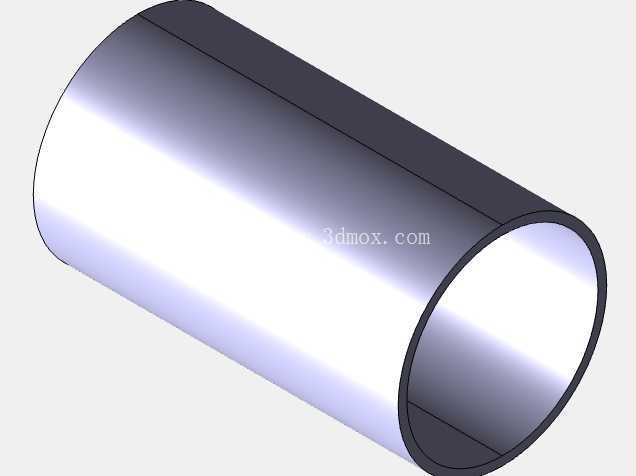

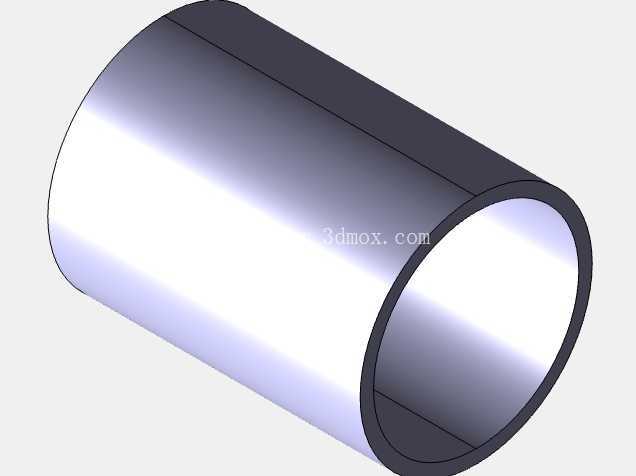

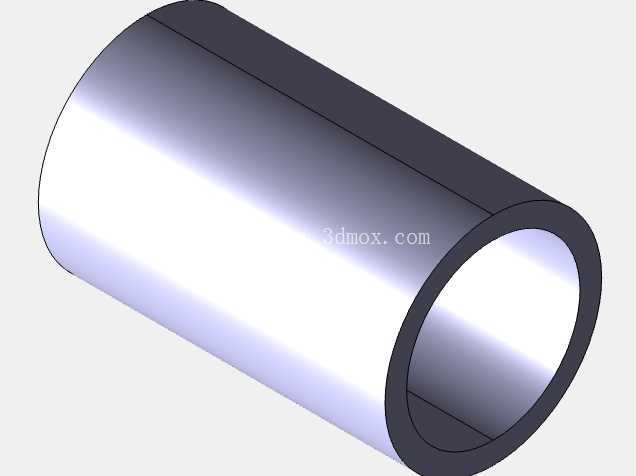

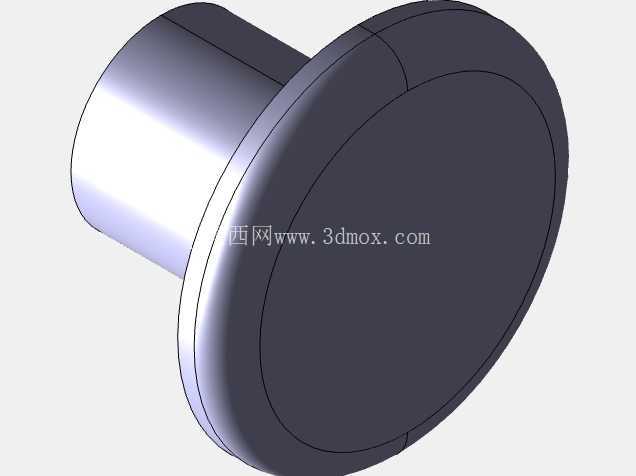

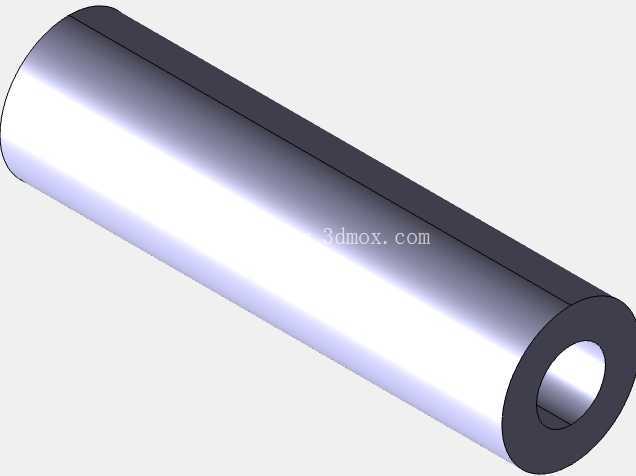

设计过程中首先要明确的是安装边界约束：连杆大头的内孔尺寸需与对应规格的曲柄销直径形成间隙配合，预留合适的轴瓦安装厚度与润滑机油膜间隙，避免热态工况下因材料热膨胀出现抱轴故障；小头端的销孔则要匹配活塞销的外径，孔内预留衬套压装的过盈量，同时在小头端面设计挡圈槽，限制活塞销工作过程中的轴向窜动，防止销端刮蹭气缸内壁造成拉缸故障。杆身部分采用工字形截面设计，在保证足够抗弯、抗扭截面模量的前提下，尽可能去除非承载区域的材料冗余，降低连杆自身的往复运动惯量，减少曲轴高速旋转时的不平衡离心力，降低整机振动水平。

从结构细节来看，连杆大头端采用分体式设计，连杆盖与杆身通过高精度定位销与螺栓紧固，结合面加工有定位止口，保证拆装后轴承孔的圆度与同轴度不出现偏差，避免轴瓦偏磨。杆身表面设计有贯通的润滑油道，将大头端曲轴飞溅的压力机油引导至小头衬套位置，为活塞销与衬套的相对摆动提供持续润滑，减少干摩擦造成的磨损。所有棱边位置均做了圆角过渡处理，避免应力集中，尤其是杆身与大小头衔接的过渡区域，圆角半径经过反复校核，确保在燃气爆发的最大冲击载荷下，应力值控制在材料疲劳极限范围内，杜绝长期交变载荷下的断裂风险。

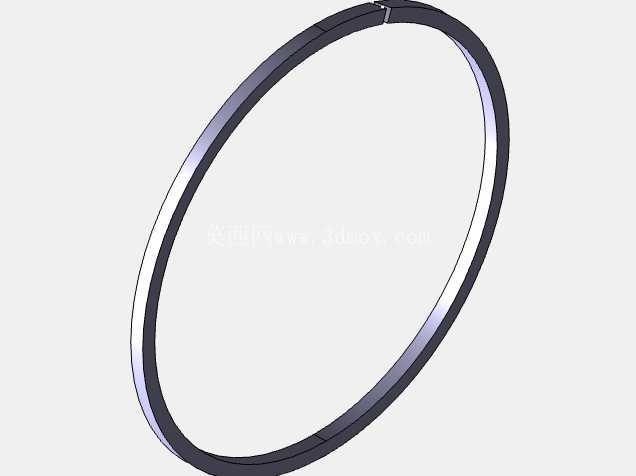

在实际装配场景中，这套连杆组件需要与配套的活塞、活塞环、气缸套、曲轴零件完成配装，装配前需对连杆进行重量分组，同一台发动机上装配的连杆重量差需控制在工程允许的公差范围内，避免因往复件重量差过大造成发动机运行抖动。连杆螺栓的拧紧力矩需严格按照工艺要求执行，采用转角法拧紧保证螺栓预紧力一致，防止工作过程中螺栓松动引发严重的机械故障。对于风冷星形发动机而言，连杆的工作环境温度跨度较大，从冷机启动的常温到持续大负荷运行时的一百摄氏度以上，材料选用时需充分考虑热膨胀系数与曲轴、活塞销材料的匹配性，避免不同材料热胀量差异过大造成配合间隙失效。

从建模逻辑来看，这套零件的建模过程完全遵循实际加工工艺顺序：首先绘制连杆的纵向对称面草图，通过拉伸生成杆身与大小头的基础实体，之后对工字形截面进行切除，再加工大头的分体结合面、螺栓过孔、定位销孔，随后添加润滑油道、挡圈槽等细节特征，最后对所有棱边做圆角、倒角处理。建模过程中所有配合尺寸均预留了合理的公差带，装配时可直接通过配合约束完成整套星形发动机核心传动组件的虚拟装配，验证各零件之间的运动干涉情况，检查活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的间隙是否符合设计要求，提前排除结构设计中的潜在问题，减少后续物理样机试制过程中的改模成本。

这类标准化的连杆零件不仅适用于星形发动机的教学演示场景，帮助学习者直观理解径向发动机的动力传递路径与结构组成，也可作为小型航空发动机改装、自制航模动力单元的设计参考，通过调整连杆大小头中心距、孔位直径等参数，即可适配不同排量、不同缸数的星形发动机设计需求，缩短从零开始建模的周期，提升结构设计的效率与可靠性。
