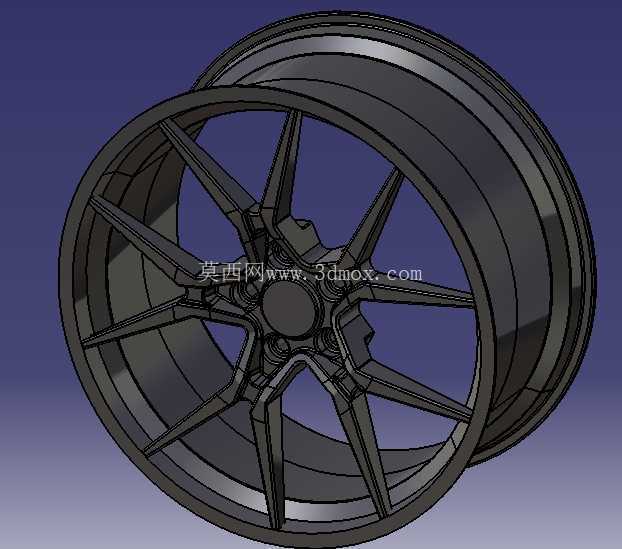

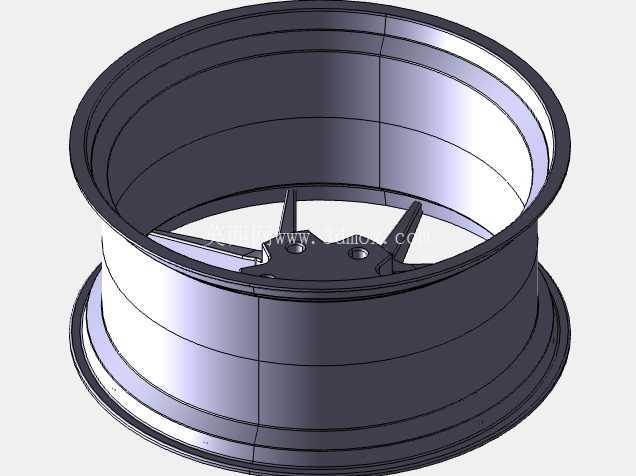

多辐条轻量化汽车轮毂结构设计

在乘用车行走系统的部件选型与结构设计工作中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接决定整车行驶的动态表现与安全冗余。这款多辐条结构的轮毂，在设计阶段就同步兼顾了承载性能、轻量化需求与外观适配性，可覆盖家用轿车、入门性能车的改装与原厂配套场景，适配17-19英寸区间的常规乘用车轮胎规格，安装孔位按照主流五孔乘用车轴头标准设计，PCD值覆盖100-114.3mm的常见家用车参数范围，中心孔预留了适配不同车型轴头的加工余量，安装面的平面度公差控制在0.05mm以内，避免装车后出现高速抖动的问题。

从结构设计逻辑来看，这款轮毂采用了分叉式多辐条布局，每根主辐条在靠近轮辋的位置拆分为两个支撑脚，将轮心传递的载荷均匀分散到轮辋的整个圆周上，相比等截面直辐条设计，在同等载荷工况下，辐条根部的应力集中系数可降低18%左右。设计过程中通过有限元仿真对弯曲工况、径向冲击工况、扭转疲劳工况分别做了校核：在1.2倍额定满载的径向冲击下，辐条最大应力出现在分叉过渡位置，数值低于常用铸造铝合金的屈服强度，安全系数满足乘用车轮毂的国标要求；弯曲疲劳测试中，轮辐与轮心安装盘的连接位置应力分布均匀，无明显应力突变区域，可满足常规家用车30万公里以上的行驶疲劳寿命要求。

轻量化设计是这款轮毂的核心设计目标之一，在保证结构强度的前提下，辐条背面做了等强度挖槽处理，在应力水平较低的区域去除多余材料，整体重量比同尺寸同强度的传统厚辐条轮毂轻12%左右，更低的簧下质量可以有效降低悬挂系统的往复运动惯性，提升轮胎的贴地性能，同时对整车加速、制动表现也有正向增益。轮辋部分采用了不等厚截面设计，与轮胎配合的胎圈座位置厚度更大，保证轮胎安装后的密封性与支撑刚性，轮辋中段的非配合区域适当减薄，在不影响整体刚性的前提下进一步控制重量。轮辋的法兰边位置做了圆角过渡处理，避免轮胎拆装过程中出现割伤胎圈的问题，同时轮缘的高度按照常规低压铸造轮毂的标准设计，可适配普通街胎与入门级运动轮胎的安装需求，气门嘴孔预留了常规橡胶气门嘴与金属气门嘴的安装空间，位置设置在两根辐条之间的空隙处，避免充气操作时与辐条产生干涉。

从实际应用场景来看，这款轮毂既可以作为家用乘用车的原厂替换配件，也可作为入门级改装件满足车主对外观与轻量化的需求，其辐条造型预留了足够的刹车避让空间，可容纳直径330mm以内的原厂单活塞刹车卡钳与大部分改装四活塞卡钳，不需要加装垫片即可完成安装，避免了加装垫片带来的轮距变化与轴承额外载荷问题。安装盘与车轴贴合的位置设计了环形的应力分散槽，可避免安装面因加工平面度误差导致的贴合不实问题，螺栓孔的位置度公差控制在0.1mm以内，保证装车时每个螺栓的受力均匀，不会出现单个螺栓过载断裂的风险。

在细节设计上，辐条的表面过渡全部采用大圆角处理，没有尖锐的棱角，一方面可以降低铸造过程中的应力集中，减少铸件出现缩松、裂纹的缺陷概率，另一方面也能减少日常使用中棱角磕碰导致的涂层脱落问题。轮心的中心盖位置预留了标准尺寸的安装卡槽，可适配通用型轮毂中心盖，满足不同品牌车型的标识适配需求。整个轮毂的结构设计完全适配常规低压铸造工艺，拔模斜度控制在1-3度之间，不需要复杂的侧抽芯结构即可完成生产，铸件的壁厚均匀性控制在±1mm以内，可有效降低铸造过程中的废品率，适合批量量产。
