压铸模用带加强筋铰接安装支座结构

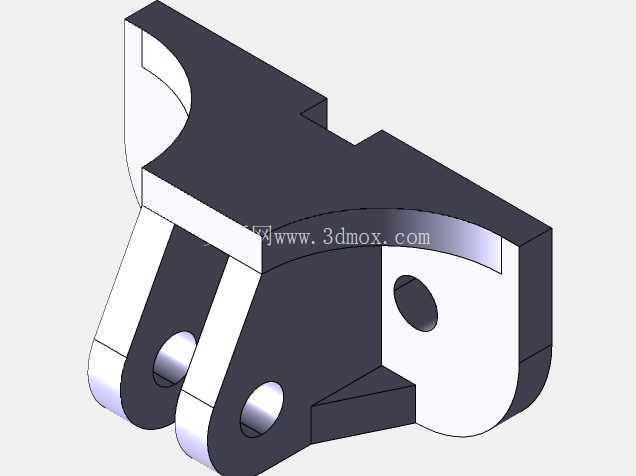

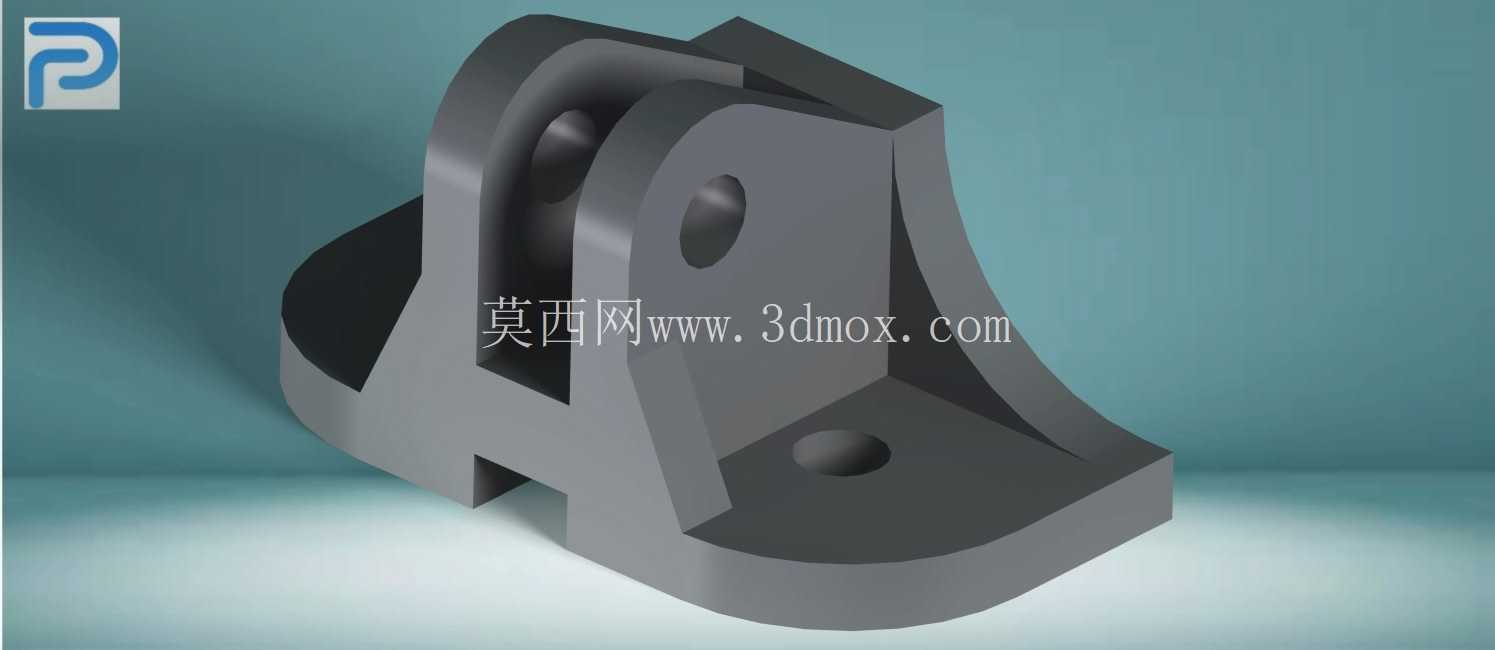

　　该零件为压铸模具配套的铰接式安装支撑构件，主要应用于中小型压铸机的模具侧抽芯机构、动模顶出导向组件的辅助支撑场景，在实际生产中承担铰接转轴承载、侧向载荷传导、安装基准定位的核心作用，可适配160T-400T吨位级卧式冷室压铸机的模具配套安装需求。从结构设计逻辑来看，零件底部采用带缺口的矩形安装法兰结构，法兰面预留沉头安装孔位，安装时可通过内六角螺栓将构件整体固定在压铸模的动模套板或者定模套板基准面上，底部的缺口设计是为了避让模具上的冷却水路通道、内置行程开关走线槽，避免安装时与模具原有内置构件发生干涉，安装法兰的厚度经过载荷校核，可承受铰接部位传递的最大12kN的侧向冲击载荷，不会在压铸生产的连续开合模冲击下发生法兰变形。

　　零件上部采用双平行耳板的铰接结构，两耳板同轴设置铰接销孔，销孔的同轴度公差控制在0.02mm以内，可适配直径12mm-20mm的铰接销轴安装，耳板外侧与底部法兰之间设置了变曲率圆弧加强筋，加强筋从耳板中下部一直延伸至法兰边缘，这种设计可将耳板承受的铰接载荷均匀分散到整个安装法兰面，避免耳板根部在长期交变载荷下出现应力集中断裂的问题，相较于传统的直边加强筋，变曲率圆弧筋的应力集中系数可降低40%左右，更适配压铸生产中频繁的开合模冲击载荷工况。

　　零件的侧面设置了开放式的让位空腔，该空腔一方面是为了减少零件整体的材料用量，降低构件自重，另一方面是为铰接部位配套的连杆摆动预留运动空间，避免连杆在摆动过程中与支座本体发生碰撞干涉，空腔的内壁设置了1°的拔模斜度，若采用45号钢调质处理后机加工成型，可直接通过铣削加工完成空腔加工，若采用铸钢毛坯一次成型，该拔模斜度也可满足铸造脱模要求。从安装边界尺寸来看，该支座整体安装占用的平面尺寸为85mm×70mm，总高度为92mm，铰接孔中心距离安装法兰底面的高度为58mm，安装孔的中心距为60mm×45mm，在模具设计阶段预留对应安装空间时，除了需要满足支座本身的尺寸占位，还需要在耳板外侧预留至少15mm的销轴拆装空间，在铰接连杆摆动方向预留30mm的运动避让空间，避免后续模具装配时出现装配件干涉问题。

　　在实际工况适配性上，该支座的铰接孔可配套自润滑铜套使用，适配压铸生产中200℃以内的模具工作温度，铜套的储油槽可存储高温润滑脂，减少铰接销轴的磨损，延长构件的维护周期，零件的所有外露棱边都设置了R2-R3的圆角过渡，避免装配过程中锐边划伤操作人员，同时也可减少热处理过程中的棱边开裂风险。从结构优化的角度来看，该支座的耳板厚度设置为12mm，经过受力仿真验证，在承受最大额定载荷时，耳板的最大变形量仅为0.03mm，完全满足压铸模具上铰接机构的运动精度要求，不会因为支座变形导致侧抽芯机构出现卡滞、错位的问题，底部法兰的沉头孔深度设置为8mm，可将M10内六角螺栓的头部完全埋入法兰面内，不会出现螺栓头突出法兰面导致安装贴合不严的问题。
