航模适配电动涵道动力风扇结构设计

　　在航模动力系统的选型与结构设计环节，涵道风扇的气动效率、安装适配性直接决定了固定翼航模、涵道类无人机的飞行推力表现与整机配重平衡。这款电动管道风扇的核心应用场景聚焦于小尺寸航模的内置动力单元，区别于外露式螺旋桨，涵道包裹式的结构能够在高速运转时降低桨叶尖部的气流紊流损失，同时避免桨叶外露带来的碰撞损伤风险，适配像真机、竞速航模等对动力外观、飞行安全性有较高要求的使用场景。从实际用途来看，该结构作为航模的推力输出部件，需要匹配对应参数的外转子无刷电机，将电机的旋转扭矩转化为轴向高速气流，通过涵道的整流作用提升气流喷射速度，为航模提供持续稳定的飞行动力，在小尺寸涵道航模中，这类结构的推力重量比是决定整机飞行性能的核心指标之一。

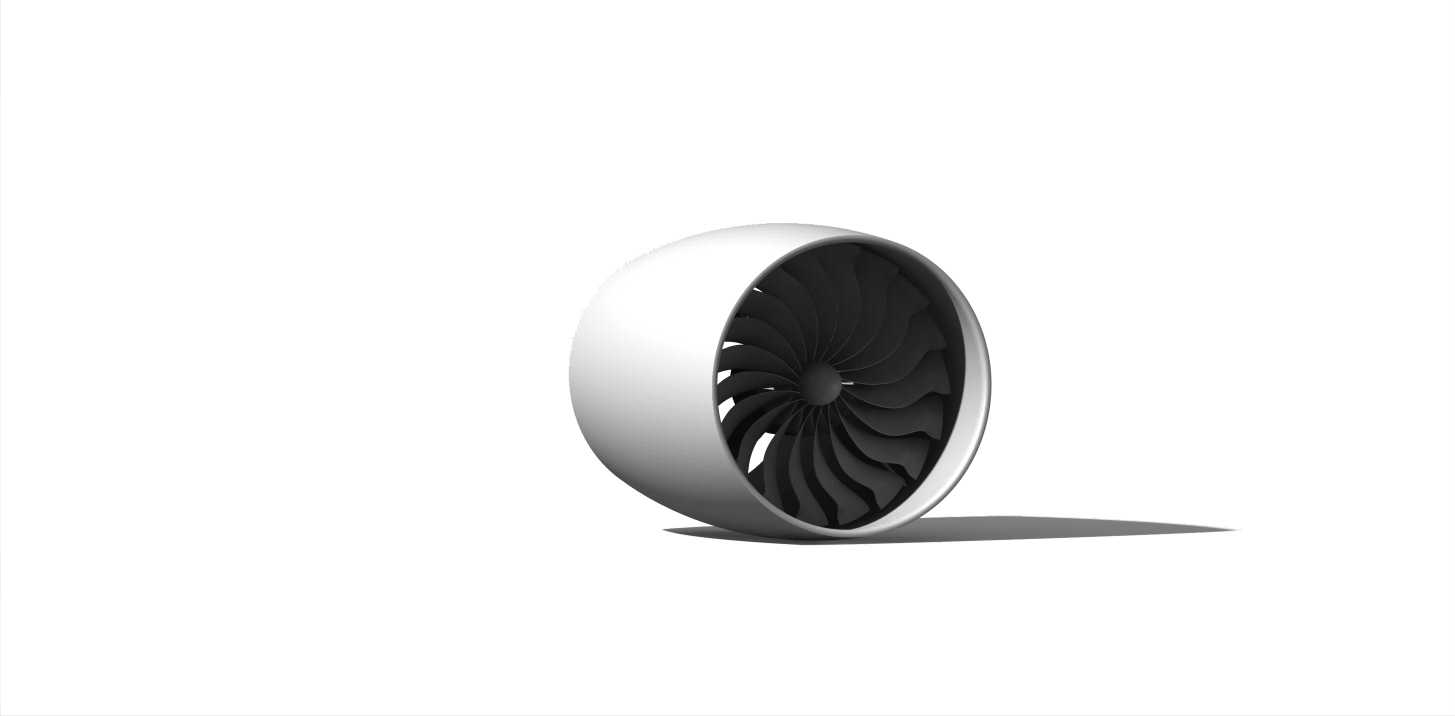

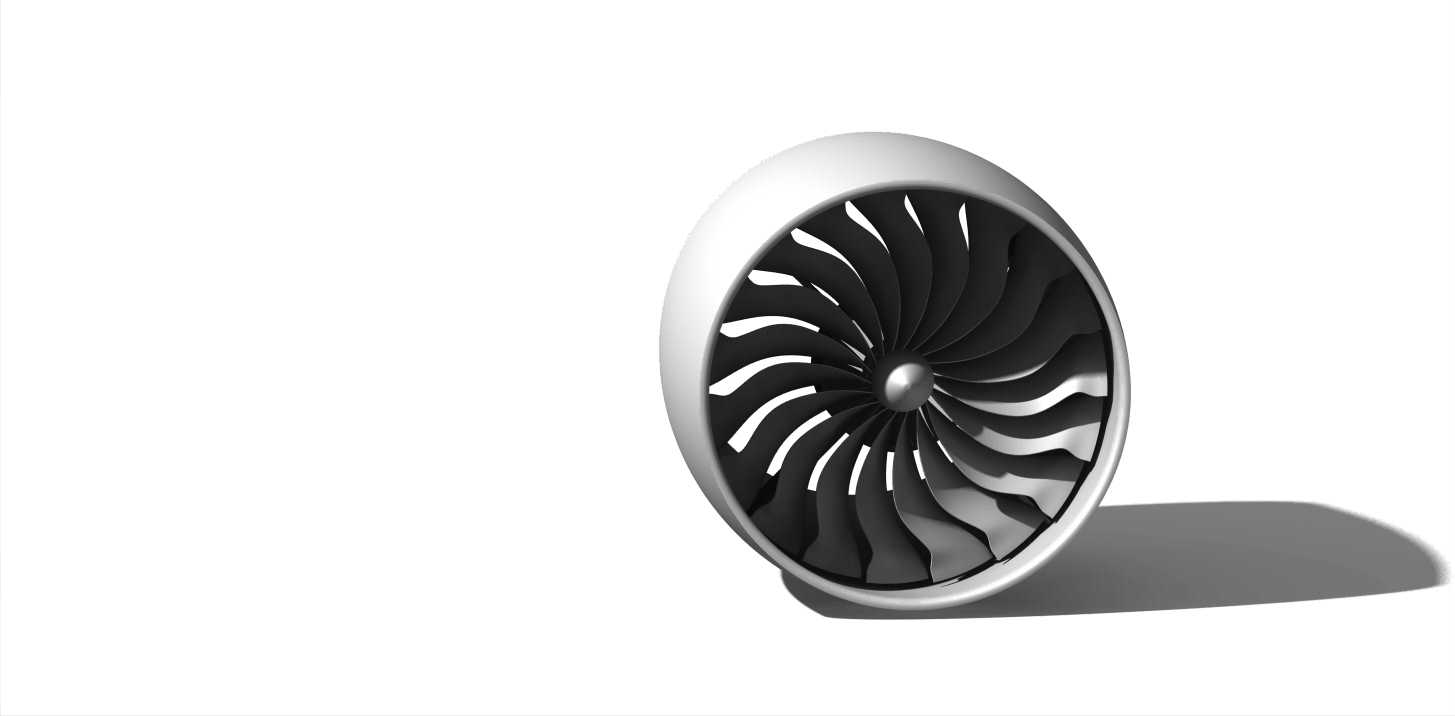

　　从产品功能特性层面分析，这款涵道风扇采用多叶片扭曲叶轮设计，叶片沿轮毂径向呈渐变扭曲角度，能够在高速旋转时让气流沿叶片型面平滑流动，减少气流分离带来的效率损失与运转噪音；涵道外壳采用薄壁环形结构，内壁与叶片叶尖的间隙控制在极小范围内，避免叶尖漏气导致的推力损耗，外壳的前缘做了圆弧过渡处理，能够引导进气气流平顺进入涵道内部，降低进气阻力。叶轮中心的电机安装位采用同轴定位结构，能够保证电机轴与叶轮旋转中心的同轴度，减少高速运转时的动不平衡量，降低运转振动对航模飞控系统的干扰。

　　设计思路上，这款结构优先平衡了气动效率与安装适配性，没有一味追求叶片数量的堆叠，而是结合小尺寸无刷电机的转速区间，匹配对应的叶片弦长与安装角度，避免叶片数量过多导致的转动惯量过大，影响电机的响应速度；涵道外壳的壁厚经过优化，在保证结构刚性、避免高速运转时外壳形变蹭到叶尖的前提下，尽可能降低结构自重，适配航模对部件重量的严苛要求。叶轮的轮毂采用流线型整流造型，能够减少电机安装位置的气流阻挡，降低中心区域的气流紊流，提升整体涵道的流通效率。

　　在外形尺寸与安装边界方面，这款涵道风扇为标准圆形截面结构，整体轴向长度较短，能够适配航模机身内部狭窄的安装空间，涵道外壳的外壁预留了安装固定位，可以通过减震胶圈或者固定卡扣直接安装在航模的机身涵道舱内，不需要额外设计复杂的转接结构。安装时需要保证涵道的进气口前方没有过多的结构遮挡，预留足够的进气流通面积，避免进气不足导致的推力下降；涵道的出气口需要与航模尾部的喷口平顺对接，避免喷口截面突变导致的气流能量损失。叶轮的中心安装孔适配常用规格的无刷电机输出轴，安装时需要做动平衡校准，保证在最高转速下的振动量控制在合理范围内，避免长时间高速运转导致电机轴承过度磨损。

　　在实际装机测试的场景中，这类涵道风扇的推力输出线性度是重要的性能指标，对应不同的油门开度，气流推力能够平稳变化，不会出现突兀的推力跳变，便于飞手控制航模的飞行姿态。涵道结构的设计还考虑了日常维护的便利性，叶轮与电机轴的固定采用快拆结构，不需要复杂的工具就可以完成叶轮的拆卸与更换，在出现叶片损伤或者需要更换不同桨距的叶轮时，能够快速完成操作。叶片的材质选择上兼顾了韧性与刚性，在高速运转时不会因为离心力出现过大的形变，同时在吸入细小杂物时不会出现叶片断裂的情况，提升使用过程中的可靠性。对于航模结构设计从业者来说，这类涵道模型可以直接作为动力单元的选型参考，在进行整机结构布局时，能够直接参考其外形尺寸预留安装空间，匹配对应的电机与电调参数，缩短整机的研发调试周期。
