天圆地方过渡结构储液瓶结构设计

　　日常接触的各类瓶装流体物料，从日化洗护溶液到工业分装试剂，瓶体结构的合理性直接决定灌装效率、堆叠稳定性与握持使用体验，这款采用天圆地方过渡构型的瓶体，正是针对传统圆瓶堆叠易滑移、方瓶瓶口密封适配性差的痛点做的结构优化。先从安装与适配边界来看，瓶口采用标准圆柱直壁结构，外径公差控制在±0.1mm范围内，可直接适配市面通用的螺旋瓶盖、塞式密封盖，不需要额外开模做定制密封件，瓶口端面做了0.2mm的倒角处理，既可以避免灌装时流体挂壁残留，也能减少瓶盖旋合时的密封圈切边风险，瓶口直壁段预留了3圈标准螺纹的安装空间，可根据实际灌装物料的密封要求选配不同牙距的螺纹结构。

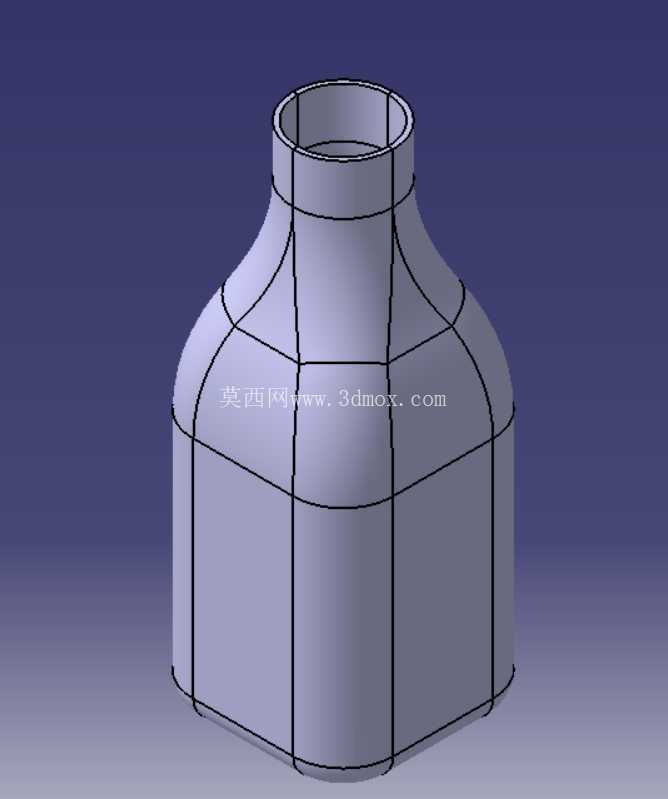

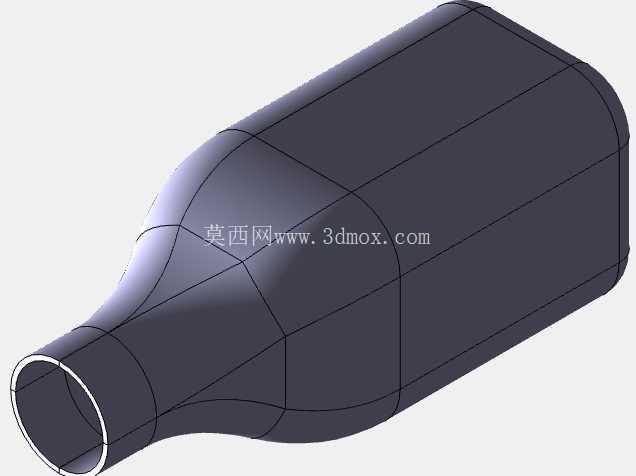

　　瓶身下半段采用正四边形截面设计，四个棱边全部做R15mm的圆弧过渡，没有尖锐直角，一方面可以避免应力集中导致的压铸成型缺陷，另一方面在仓储堆叠时，四边形截面的接触面积比传统圆瓶提升40%以上，整托堆叠时不会出现相邻瓶体滑移错位的问题，运输过程中的碰撞破损率可降低近三成，同时平面侧壁也方便粘贴产品标签，不会出现圆瓶标签起皱、贴合不牢的问题。中间过渡段采用渐变曲率的曲面衔接，从四边形截面平滑过渡到上端的圆形瓶口，曲面建模时采用生成形状设计逻辑，所有过渡曲面的曲率连续达到G2级别，没有曲率突变的折角，压铸充型时金属液可以顺着曲面平稳填充模腔，不会出现涡流卷气导致的砂眼、冷隔缺陷，同时曲面过渡也让瓶身的握持手感更贴合手掌弧度，倾倒流体时的力矩传递更顺畅，不会出现棱边硌手的问题。

　　从功能特性来看，瓶体内部的过渡曲面同样做了等壁厚处理，整体壁厚控制在2mm，误差不超过0.15mm，既保证了瓶体的结构强度，装满额定容量的液体后侧壁变形量不超过0.05mm，也不会因为壁厚过大导致材料浪费、成型周期变长，内部曲面没有凹陷死角，倾倒流体时残留量比传统直角方瓶减少60%以上，清洗时也不会出现积液残留的问题，适合多次重复灌装使用。实际应用场景中，这款瓶体既可以作为日化产品的分装容器，也可以作为小型工业设备的储液瓶配套使用，比如小型润滑装置的储油瓶、实验设备的试剂储瓶，底部的四边形结构可以直接卡在设备预留的方形安装槽内，不需要额外做固定抱箍，安装拆卸都很方便，瓶口的标准圆柱接口也可以直接对接管路快插接头，不需要额外做转接头。

　　设计过程中需要重点关注过渡曲面的脱模斜度，所有外表面的脱模斜度不小于1.5°，内表面脱模斜度不小于1°，避免压铸开模时出现拉伤、粘模的问题，四个底角位置预留了0.3mm的圆角，避免压铸时应力集中导致的开裂，同时底部做了0.5mm的内凹设计，放置时可以保证瓶体平稳，不会因为底面微小变形出现放置晃动的问题。另外瓶身的壁厚均匀性是成型质量的核心控制要点，建模时需要反复做壁厚分析，确保过渡段位置不会出现壁厚突变，否则压铸成型时会因为冷却速度不一致出现缩痕、变形，影响后续的表面处理与装配精度，瓶口的圆度公差需要控制在0.08mm以内，保证和瓶盖配合时的密封性能，不会出现漏液问题。
