波瓣式容积泵内部结构三维设计

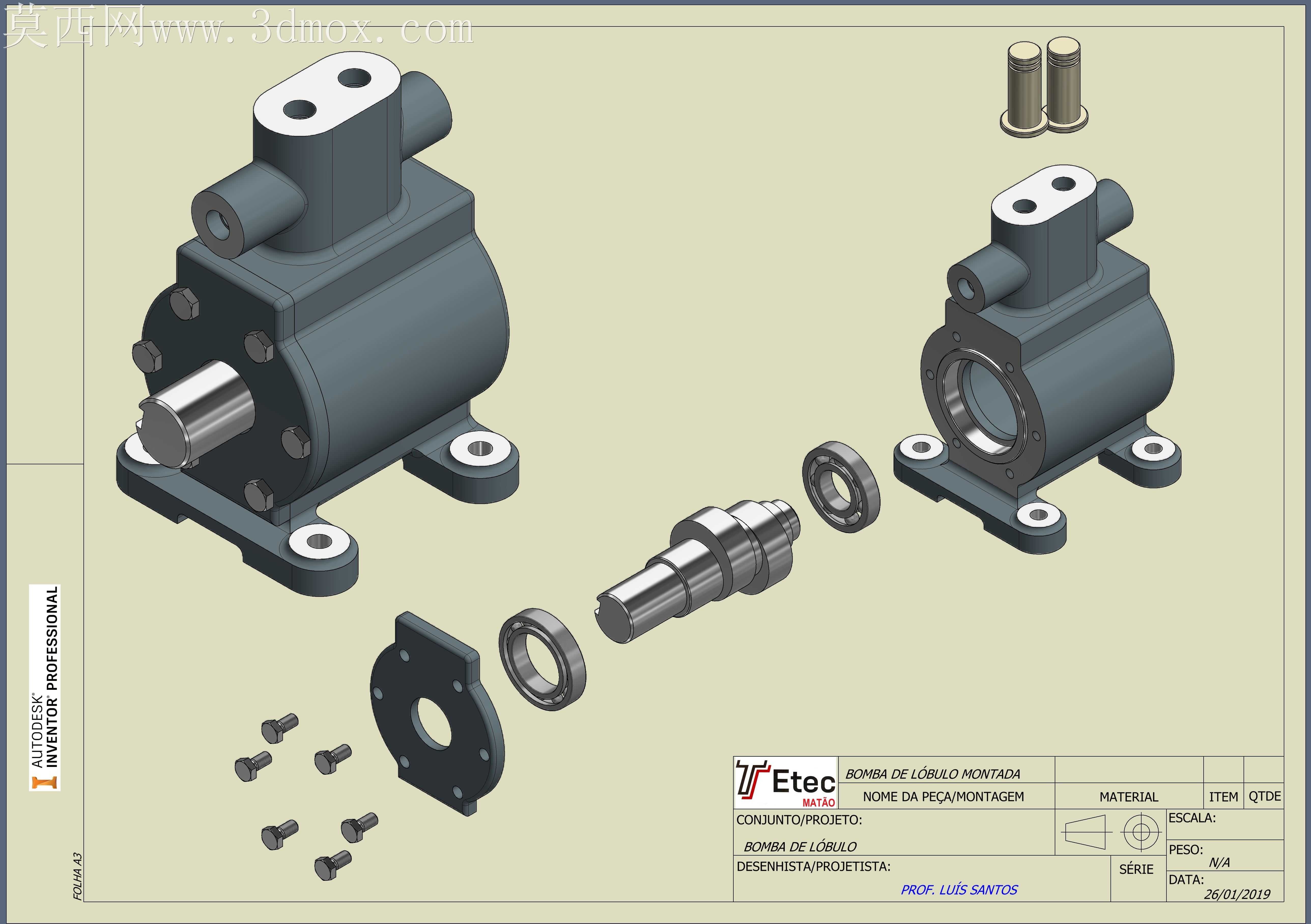

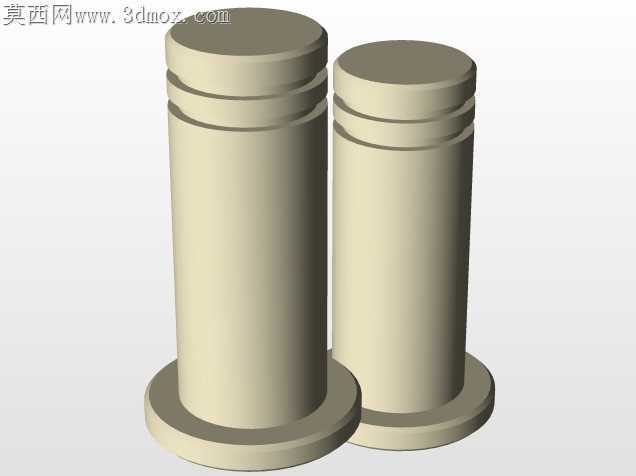

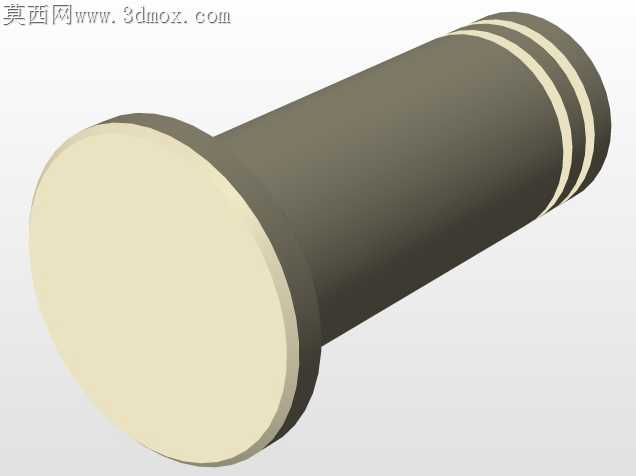

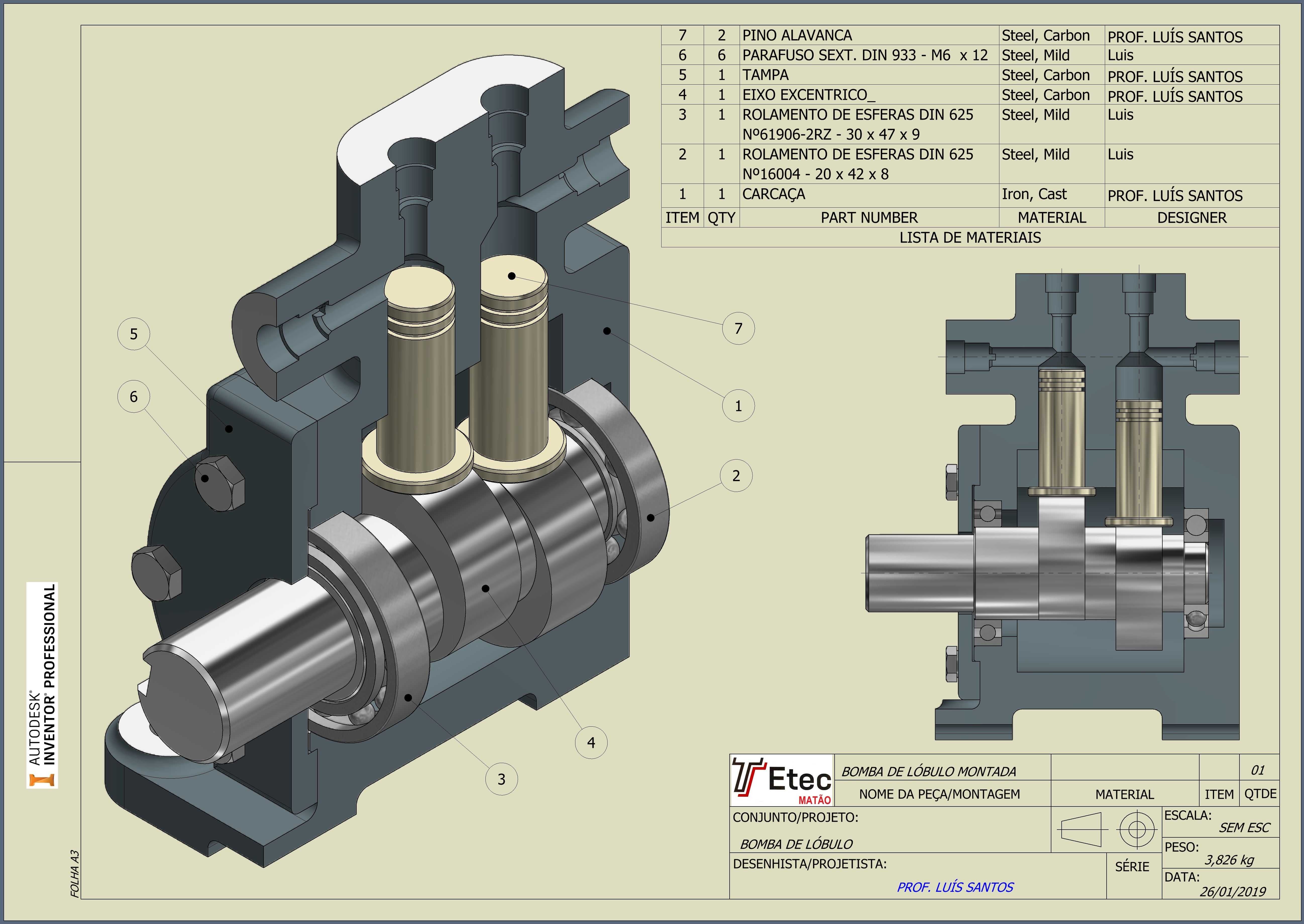

该波瓣泵属于容积式流体输送设备，主要应用于低压工况下的洁净流体、润滑介质或低粘度工艺流体的精准输送场景，常见于小型液压润滑回路、实验室流体计量系统、轻工生产配料管线以及小型设备的冷却循环回路中，依靠内部容积的周期性变化完成流体的吸入与加压排出，相比普通离心泵具备更强的自吸能力与计量精度，输出流量稳定性受出口压力波动的影响更小。从结构设计来看，该泵采用卧式分体式泵壳布局，主体由铸铁材质的下泵体与上盖组成，结合面采用精密加工配合螺栓紧固，保证泵腔的密封性能，避免高压工况下的介质泄漏；核心传动部分采用偏心凸轮轴驱动双柱塞的结构，输入轴通过两个深沟球轴承支撑在泵壳两端，轴承位置设计有对应的密封挡圈与润滑腔，既可以保证轴系转动的同轴度，减少运行过程中的径向跳动，也能避免输送介质进入轴承位置造成润滑脂失效。两个平行布置的柱塞分别与偏心凸轮的不同工作曲面配合，随着输入轴的转动，凸轮推动柱塞做往复直线运动，配合泵腔内部的进出油道与单向配流结构，依次完成腔体容积增大吸液、容积缩小排液的工作循环，双柱塞交替工作的设计可以大幅降低输出流量的脉动率，让流体输送过程更加平稳，减少管路振动与水击风险。在安装边界设计上，该泵的输入轴采用标准圆柱轴伸结构，轴端预留键槽用于连接联轴器或带轮，可匹配标准电机或其他动力源的安装尺寸；泵体底部设计有一体化的安装底座，底座上预留两个对称的安装螺栓孔，可直接固定在设备安装面板或支架上，安装时需要保证输入轴与动力输出轴的同轴度误差在允许范围内，避免额外的径向力损坏轴承与轴封。进出液口布置在泵体侧面，采用标准管螺纹接口，可直接对接同规格的流体管路，无需额外设计转换接头。整体结构紧凑，零部件数量少，装配流程简单，日常维护时仅需拆开上盖即可检查内部凸轮、柱塞与密封件的磨损情况，更换易损件无需完全拆解泵体与管路，大幅降低了后期运维的成本与停机时间。设计过程中充分考虑了零部件的加工工艺性，泵壳、柱塞、凸轮轴等核心零件均采用常规机械加工工艺即可完成生产，无需特殊定制刀具或复杂加工工序，适合小批量加工生产与应用。
