90度弯管双法兰连接结构设计

在流体输送管路系统的布设场景中，受设备安装空间限制、管路走向调整需求，经常需要用到带转向功能的连接构件，这款90度弯管双法兰结构就是针对这类工况开发的管路连接件。从实际应用场景来看，这类构件广泛覆盖化工流体输送、市政给排水、工业液压管路、暖通循环水系统等多个领域，主要用于实现两段垂直排布管路的刚性密封连接，相比焊接式弯头，法兰连接的形式不需要现场动火作业，安装拆卸效率更高，后期管路维护、部件更换的操作难度更低，尤其适合需要定期检修、管路布局可能存在调整需求的工况。

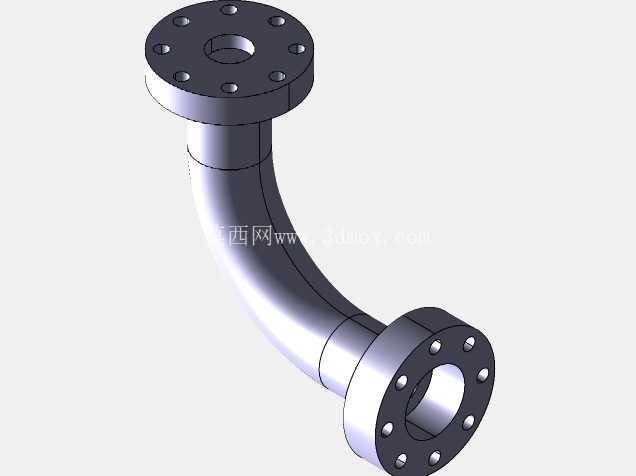

从功能特性上看，该结构两端均采用标准凸面法兰设计，法兰端面上均匀分布8个螺栓通孔，安装时可通过匹配规格的螺栓紧固件实现两端管路的刚性锁紧，法兰端面预留有密封件安装槽位，可根据输送介质的特性选配橡胶垫片、金属缠绕垫片等不同材质的密封件，保障管路连接位置的密封性能，避免输送介质出现泄漏问题。中间的弯管段采用90度平滑圆弧过渡设计，相比直角弯折的管路结构，圆弧过渡能够大幅降低流体在转向位置的阻力损失，减少流体对管壁的冲刷磨损，尤其在输送含固体颗粒的浆体介质、高流速流体时，平滑流道能够有效降低管路局部紊流的产生，提升管路运行的稳定性，延长构件的整体使用寿命。

在设计思路层面，这款结构的建模过程优先匹配通用管路连接的标准规范，两端法兰的螺栓孔分布圆直径、法兰厚度、密封面尺寸均参照对应压力等级的法兰标准进行参数化绘制，确保该构件能够与同规格的标准法兰管路、阀门、泵体接口直接适配，不需要额外加工转接件。弯管段的曲率半径经过参数校核，既保证流道的平滑过渡效果，也控制整体结构的安装占用空间，避免曲率半径过大导致构件在狭小安装空间内无法布置，同时弯管段与两端法兰的连接位置采用圆角过渡处理，减少应力集中问题，避免管路在承压运行过程中连接位置出现开裂、变形等失效问题。建模过程中对法兰端面的平面度、螺栓孔的位置度都做了参数约束，确保后续生成工程图时，尺寸公差能够满足机加工的精度要求，加工完成的构件可以直接与标准配件完成装配，不需要二次修配。

从安装边界与外形尺寸来看，该构件两端法兰的端面为安装定位基准面，安装时需要保证两端法兰分别与对接管路的法兰端面平行，螺栓孔位对中后再逐步锁紧螺栓，避免单边锁紧导致密封面受力不均出现泄漏。整体结构的外轮廓尺寸以弯管的中心轴线为基准，90度转向的两个方向上的安装延伸长度经过优化，在满足弯管曲率要求的前提下尽可能压缩轴向尺寸，适配紧凑的管路安装空间。法兰端面上的螺栓通孔尺寸匹配常用的六角螺栓规格，安装时可采用标准扳手完成锁紧操作，不需要特殊工装。弯管段的管壁厚度根据常规管路承压等级设计，能够满足中低压流体输送的强度要求，若应用于高压、强腐蚀介质的输送场景，可在该模型基础上调整管壁厚度、更换法兰材质参数，快速衍生出适配不同工况的变体结构。

在实际选型应用时，技术人员可根据对接管路的通径、工作压力、输送介质特性，匹配对应规格的密封件与紧固件，安装前需要清理法兰密封面的杂物、毛刺，避免密封面存在杂质导致密封失效，螺栓锁紧时需采用对角分步锁紧的方式，保证密封面受力均匀。该结构的三维模型完整还原了构件的所有细节特征，包括法兰螺栓孔的倒角、弯管与法兰连接位置的过渡圆角、密封面的凸台结构，可直接用于管路装配的干涉检查、安装模拟，也可作为基础模型调整参数生成不同通径、不同压力等级的系列化弯管法兰构件，提升管路系统的设计效率。
