多连杆式机械变速传动机构结构设计

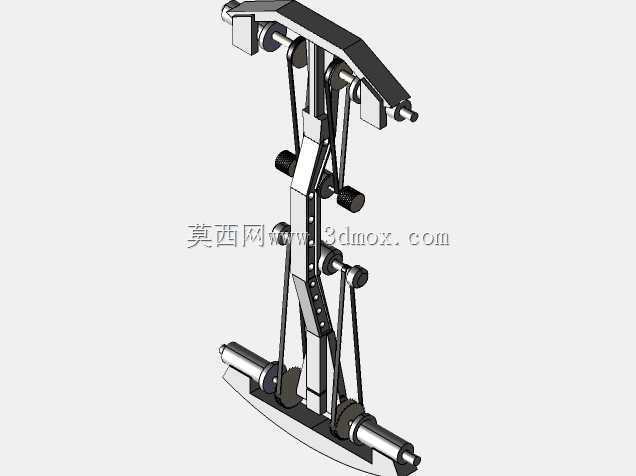

　　这套多连杆式变速传动结构，主要面向需要连续可变传动比的中小型动力传输场景，常见于轻工输送设备、小型专用作业机具、非道路小型行走机械的动力传输环节，用来匹配原动机输出特性与负载端的转速扭矩需求，避免原动机长期处于低效工况区间，同时降低负载突变对动力端的冲击。从结构布局来看，整体采用立式对称排布设计，核心传动路径通过多组平行布置的张紧连杆配合带轮组实现传动比的连续调整，上下两端的动力输入、输出轴均采用同轴心对齐设计，安装时可直接通过轴端的键槽与上下游动力部件对接，不需要额外增加转角传动组件，能有效压缩整套传动单元的安装空间。

　　设计过程中优先考虑了传动过程中的张紧力自平衡特性，两侧对称布置的摆臂连杆通过中部的支撑立柱实现受力对冲，当传动比调整时，两侧摆臂同步绕中部铰接点转动，始终保持传动带的张紧力处于合理区间，不会出现单侧带轮打滑或者张紧力过载导致的带体过早疲劳问题。中部支撑立柱采用分段式钣金拼接结构，沿立柱长度方向预留了多组铰接安装孔位，可根据实际传动比调整范围的需求，灵活调整摆臂的铰接支点位置，不需要重新加工主体支撑结构，就能适配不同转速区间的传动需求，大幅降低了衍生型号的改造成本。

　　从安装边界来看，整套结构的横向最大外轮廓不超过输入轴端的连接法兰直径，纵向安装尺寸可根据摆臂的摆动行程提前预留安全间隙，输入、输出轴的轴伸长度统一采用通用机械传动的标准轴伸尺寸，可直接匹配标准规格的联轴器、带轮等连接部件，不需要定制非标连接件。结构上所有铰接点均采用自润滑衬套配合销轴的连接形式，日常维护时只需要定期检查衬套磨损量即可，不需要复杂的润滑管路布置，适合在维护条件有限的作业场景下使用。

　　功能实现层面，这套变速结构不需要额外的离合组件就能实现传动比的平滑过渡，调整过程中动力传输不会出现中断，相比传统的齿轮式有级变速器，在需要连续调速的工况下能减少换挡冲击，延长上下游传动部件的使用寿命。带轮组的轮槽尺寸适配通用规格的V型传动带，备件采购替换便捷，不需要定制专用传动带，能有效降低设备的后期运维成本。设计时还考虑了高速运转下的动平衡特性，所有摆臂类回转部件均做了对称减重处理，在保证结构强度的前提下降低了运动部件的整体质量，减少高速摆动时产生的惯性冲击，让传动过程更平稳，降低运转过程中的振动和噪音。

　　在实际选型适配时，可根据传递功率的大小调整连杆的板材厚度以及带轮的直径规格，主体支撑结构的安装孔位采用标准化排布，不同功率等级的部件可实现主体结构通用，只需要更换对应承载能力的运动部件就能满足不同功率段的使用需求。整套结构的外露运动部件预留了防护罩安装点位，安装时可配套对应尺寸的钣金防护罩，避免作业过程中异物卷入传动结构造成设备损坏或者人员伤害，符合通用机械设备的安全设计规范。
