压铸设备用双轴承支撑安装组件

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192157
  • 压铸设备用双轴承支撑安装组件
  • 压铸设备用双轴承支撑安装组件
  • 压铸设备用双轴承支撑安装组件
  • 压铸设备用双轴承支撑安装组件
  • 压铸设备用双轴承支撑安装组件
  • 压铸设备用双轴承支撑安装组件

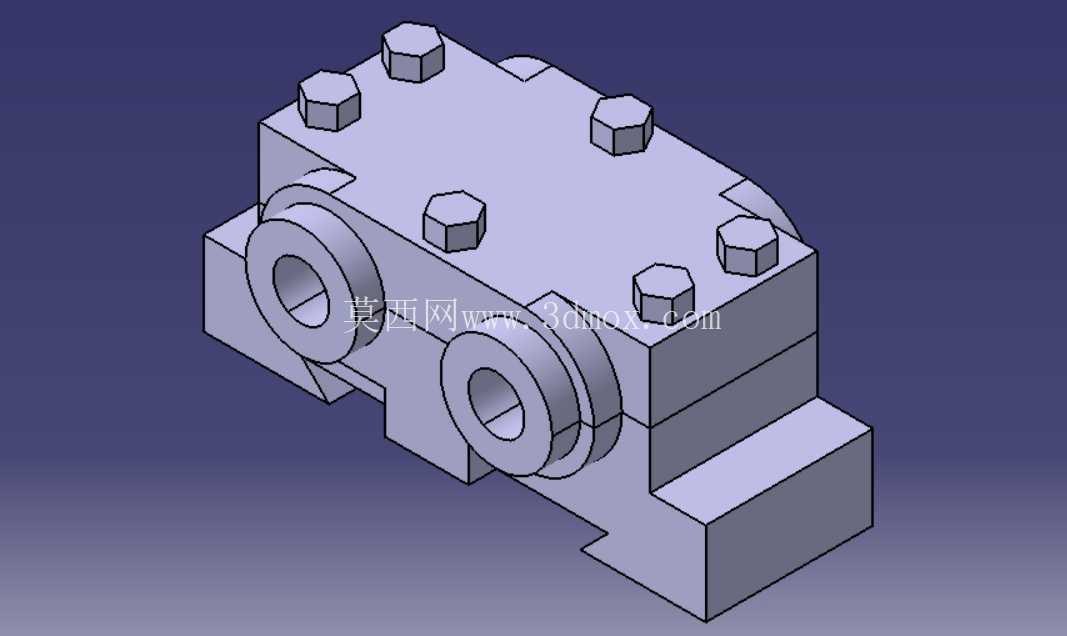

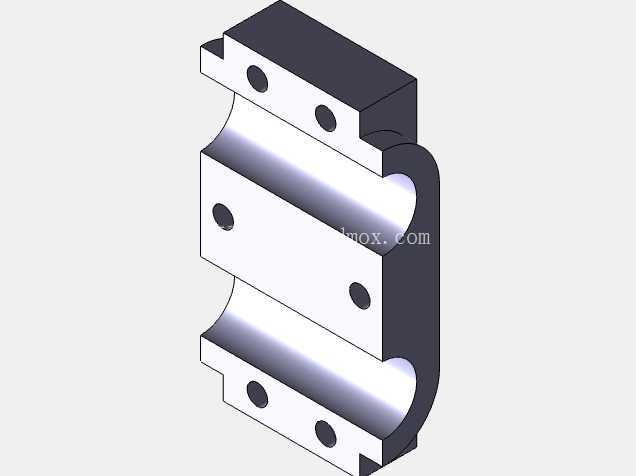

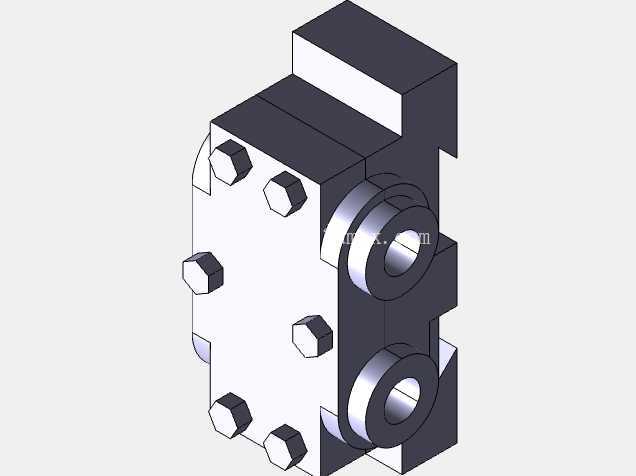

  在压铸生产设备的传动链路里,这类双轴承支撑组件是保障转轴运行稳定性的核心配套部件,主要承担两根平行排布转轴的径向与轴向载荷承载作用,常见于压铸模的抽芯机构、送料传动单元以及模架配套的动力传递部位,能够在高温、金属碎屑飞溅的压铸作业环境下,维持转轴的回转精度,避免转轴因长期受交变载荷出现偏磨、窜动问题,进而保障压铸成型工序的动作连贯性与产品尺寸一致性。从结构设计逻辑来看,该组件采用一体式块状基座设计,基座上部均匀排布8个内六角紧固螺栓位,用于将上轴承压盖与基座主体牢固锁紧,为内部的轴承外圈提供均匀的压紧力,防止轴承在高速回转或者受冲击载荷时出现外圈跑圈的问题;基座正面伸出两个同轴度要求极高的轴承安装孔位,孔位的内径尺寸按照标准深沟球轴承或者角接触轴承的外圈配合公差设计,采用基孔制过渡配合,既保证轴承安装时不会出现过松打滑,也避免过盈量过大导致轴承内圈变形影响回转顺畅度。

  基座下部延伸出带定位缺口的安装脚,安装脚的平面度要求控制在0.02mm以内,安装时可直接卡入模架或者设备机架的对应定位槽内,再通过侧边的紧固螺栓完成固定,这种带定位缺口的设计能够大幅减少现场安装时的找正时间,同时避免设备运行过程中组件受横向载荷出现移位。两个轴承安装孔的中心距按照配套传动齿轮的啮合中心距设计,加工时需要严格控制两孔的平行度公差,公差值控制在0.01mm/100mm以内,否则会导致配套齿轮啮合时出现偏载,加剧齿轮齿面磨损,甚至出现卡滞、断齿问题。

  组件的整体外形轮廓规整,没有多余的外凸结构,安装边界清晰,上部的螺栓位全部沉头设计,不会与周边的模架零部件、管路线路产生干涉,在压铸模的紧凑安装空间内能够最大化利用有限的装配位置。实际应用中,该组件内部可根据载荷工况选配不同类型的轴承,轻载高速工况下可选用深沟球轴承,承受较大轴向载荷的工况则可配对安装角接触轴承,基座的轴承孔深度预留了足够的轴承安装与润滑脂存储空间,无需额外加装润滑座即可满足长期运行的润滑需求,压盖与基座的结合面处可加装密封垫片,阻挡压铸生产过程中产生的金属碎屑、脱模剂雾气进入轴承内部,延长轴承的维护周期。

  在结构设计阶段,这类组件需要提前核算基座的壁厚强度,尤其是轴承孔周边的壁厚,要能够承受轴承传递的最大径向载荷而不出现塑性变形,上部的螺栓排布要对应轴承外圈的压紧位置,保证压紧力均匀作用在轴承外圈端面上,避免压盖受力不均翘起导致轴承偏斜。安装脚的定位缺口尺寸需要与对应模架的定位凸台尺寸做公差匹配,间隙控制在0.03-0.05mm之间,既保证安装时能够顺利卡入,又不会出现过大的装配间隙影响传动精度。这类双轴承组件相比单轴承支撑结构,能够为转轴提供更长的支撑跨距,大幅提升转轴的刚性,减少转轴末端的挠度变形,尤其适合压铸设备上需要传递扭矩同时承受一定冲击载荷的传动部位,能够有效降低转轴的抖动幅度,提升整套传动机构的运行平稳性,减少设备运行过程中的异常噪音与振动。
