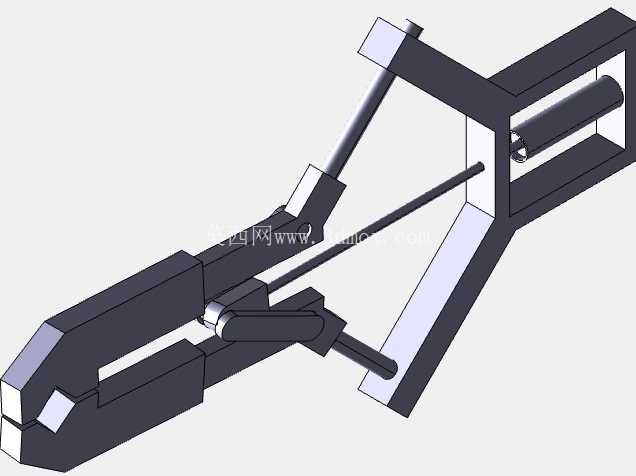

在自动化产线的上下料工位、小型零件装配工位以及检测工位中,这类线性驱动的双钳口夹具是应用频次极高的末端执行部件,相比传统气动手指,它的夹持行程更大、夹持力输出更稳定,能够适配一定尺寸区间内的异形零件夹持需求,尤其适合有色金属薄壁件、小型压铸件的夹持转移,不会因为夹持力突变造成零件表面压痕或者变形。从结构组成来看,整套机构的动力输入端为底座侧装的线性致动器,也就是常见的笔型气缸或者微型电动推杆,动力输出端连接中央推杆,推杆的运动方向与钳口开合平面保持垂直,通过轭架与两侧连杆形成铰接传动副,把致动器输出的直线往复运动,直接转化为两个黄铜钳口绕支撑轴的同步枢转动作,实现钳口的张开与闭合,整套传动链没有冗余的齿轮或者凸轮部件,传动效率高,反向间隙小,长期运行的磨损量也能控制在较低水平。
设计这套结构的时候,首先要明确安装边界:底座的两个安装支脚为平行对称布局,安装孔的中心距需要匹配对应机械臂末端法兰或者工装台的安装孔位,整套机构在完全闭合状态下的总长度不超过致动器行程与钳口长度之和,张开状态下的最大宽度由钳口的摆角决定,通常摆角控制在15度到25度之间,既保证足够的夹持开口范围,也不会因为摆角过大造成连杆传动的死点问题。钳口部分采用黄铜材质是经过实际工况验证的选择,黄铜的硬度低于常见的钢、铝压铸件以及铜质零件,夹持过程中不会刮伤零件表面,钳口尖端设计的凹口结构,能够在夹持圆柱类、带棱边的小型零件时形成稳定的三点接触,避免夹持过程中零件滑脱,不需要额外更换钳口就能适配多种外形的零件,减少了工装换型的时间成本。

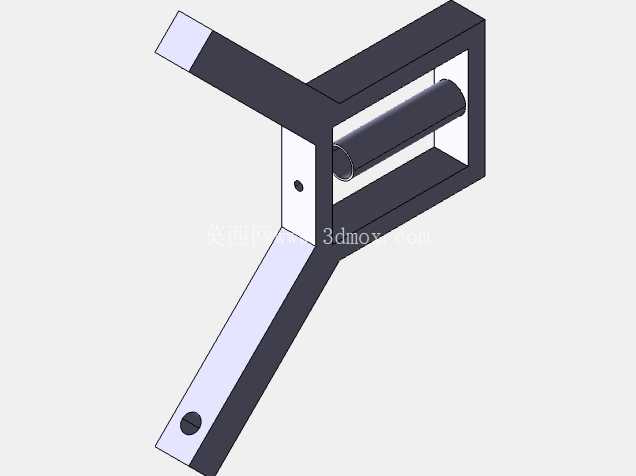

支撑框架采用钢板折弯或者型材拼接的结构,所有铰接孔的位置度公差需要控制在0.02mm以内,保证两侧钳口的开合同步性,避免出现单侧钳口先接触零件造成的夹持偏斜问题;推杆与轭架的连接采用浮动铰接结构,能够抵消一部分加工与装配带来的同轴度误差,避免致动器运行过程中出现卡滞。在实际选型应用中,需要根据被夹持零件的重量调整线性致动器的输出力,通常夹持力设置为零件重量的3到5倍即可满足高速搬运的需求,不需要盲目选择大推力致动器,避免造成整体结构尺寸过大、能耗升高的问题;铰接位置的销轴采用不锈钢材质,配合自润滑衬套,能够在无频繁润滑的工况下长期运行,适合3C零件装配、小型压铸件上下料、五金件分拣等连续运行的自动化场景。
整套结构的运动逻辑非常清晰:当致动器推杆伸出时,推动轭架向前移动,带动两侧连杆撑开,驱动两个钳口绕支撑轴向内转动,实现闭合夹持动作;当致动器推杆回缩时,拉动轭架向后移动,通过连杆带动钳口向外转动,实现松开放料动作,整个运动过程没有冲击,运行平稳,能够配合传感器实现夹持状态的实时检测,避免出现空夹或者零件掉落的问题。从安装适配性来看,这套夹具既可以安装在六轴工业机器人的末端作为搬运执行器,也可以固定在工装台上作为定位夹紧机构使用,不需要额外增加传动部件,只需要接入对应的动力源(压缩空气或者低压电源)就能直接运行,整体结构的零件加工难度低,大部分零件都可以采用常规的铣削、钻孔工艺完成加工,制造成本低,后期维护也非常方便,只需要定期检查铰接位置的磨损情况以及销轴的紧固状态即可,不需要复杂的维护流程。
