PCA9685十六通道十二位伺服驱动板结构设计

在小型多轴运动控制场景里，舵机驱动模块是连接主控单元与执行舵机的核心桥梁，这类模块常应用于桌面机械臂、仿生机器人关节控制、多通道航模舵面操控、小型自动化工位的点位执行机构中，承担PWM信号生成、通道隔离、供电转接的关键作用，本次呈现的PCA9685驱动板结构，覆盖通用版本与Adafruit兼容版本的完整外形与接口细节，完全按照实物测绘与公开引脚规范完成结构还原。

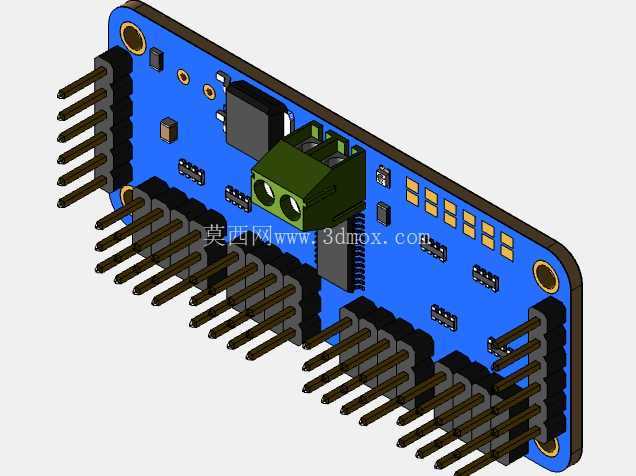

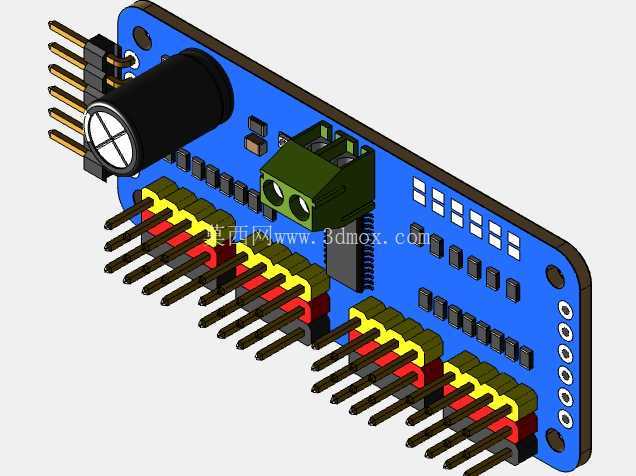

从实际使用场景出发，这类驱动板往往需要堆叠安装在主控板上方，或者通过铜柱固定在设备机架的狭小空间内，因此设计时首先明确了安装边界：板体采用标准FR4板厚的外形轮廓，四角预留符合通用安装规范的固定孔位，孔位内径适配M2规格的铜柱或螺丝，可直接兼容市面上绝大多数开源硬件项目的安装孔距，无需额外打孔改造。板上元件的排布完全遵循实物的高度差约束：电解电容作为板上高度最高的元件，布置在板体边缘区域，避开排针堆叠的干涉区域，避免上层板堆叠时与电容发生碰撞；绿色接线端子作为电源输入接口，布置在板体侧边，方便外部电源的线束插拔，不会被周边排针挡住接线空间；功率芯片与主控芯片布置在板体中部，周边预留足够的散热间隙，避免高负载工作时热量堆积。

接口部分的结构设计完全匹配实际接线需求：两侧的排针采用标准2.54mm间距排母/排针规格，每侧引出16个通道的信号引脚，同时配套电源与地引脚，排针的高度统一选用常规直插排针的标准高度，既可以直接插在面包板上使用，也可以通过杜邦线连接外部舵机，还支持多块驱动板通过排针堆叠扩展通道数量，堆叠时板间间隙足够容纳板上最高的电解电容，不会出现压件问题。电源输入端子采用大电流规格的螺钉式接线端子，可承载多舵机同时工作时的峰值电流，端子的开口方向朝向板外侧，接线时无需倾斜线束，操作空间充足。

从功能结构的匹配性来看，板上所有元件的位置都与实际电路功能对应：电源指示LED布置在电源输入端子附近，上电后可直观观察供电状态；信号输出端的排针每一组都对应一个舵机通道，引脚顺序严格遵循通用舵机的信号-电源-地排序，避免接线时插反损坏舵机；板载的稳压电路周边预留了足够的铺铜区域，结构建模时也还原了铺铜区域的轮廓，方便后续做热仿真分析时直接调用模型。

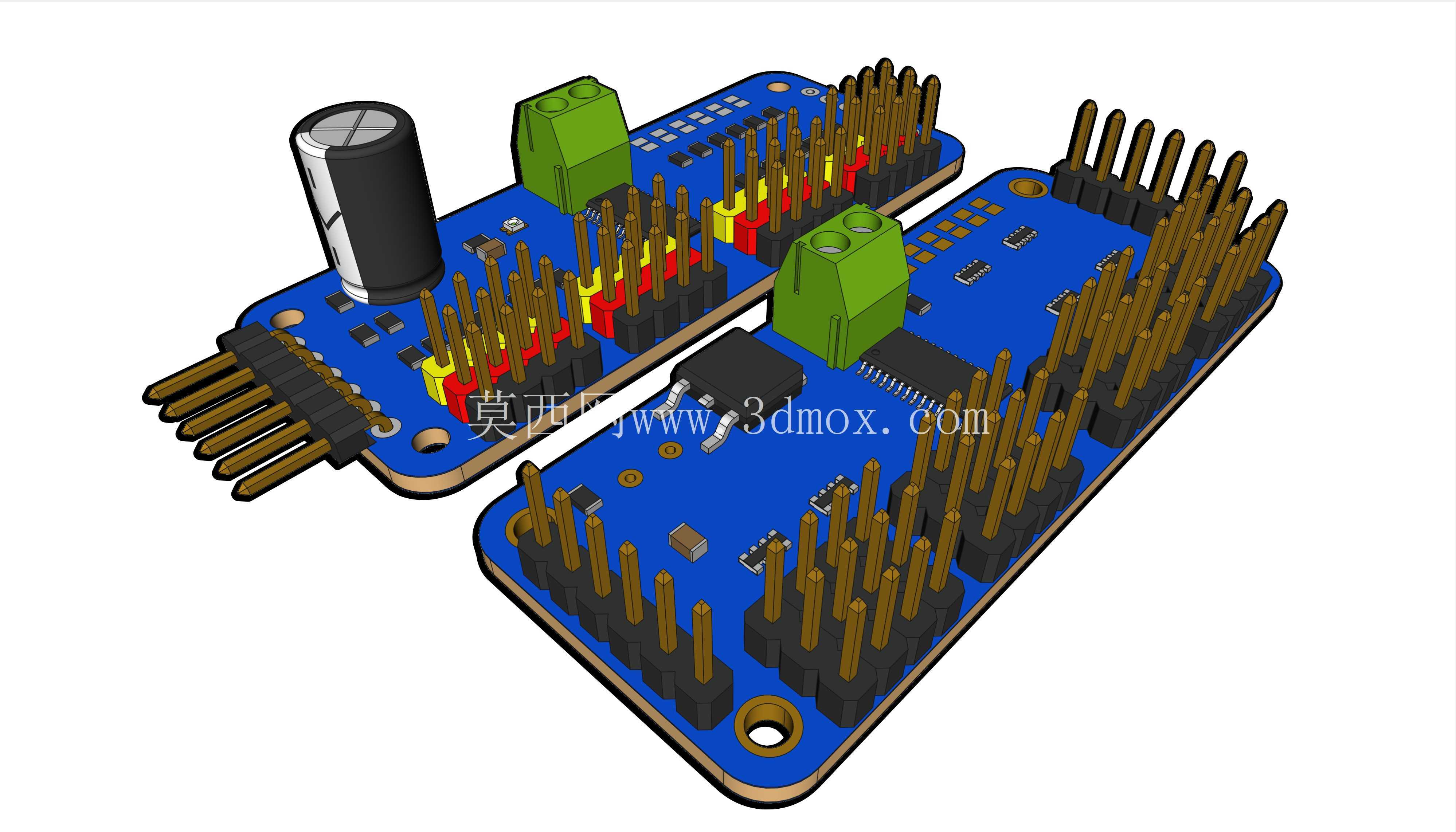

设计过程中充分考虑了不同使用场景的兼容性：通用版本与Adafruit版本的板体轮廓尺寸保持一致，仅在元件排布与接口细节上做了区分，两个版本的安装孔位完全重合，可直接互换安装在同一固定位置，无需调整机架结构。排针的位置也保持统一，更换不同版本的驱动板时，原有杜邦线接线无需调整线序，降低现场改造的工作量。板体边缘做了圆角处理，避免安装时划伤线束或操作人员的手，所有元件的高度都控制在统一的上限范围内，确保在密闭的设备外壳内安装时，不会与外壳内壁发生干涉。

在实际选型参考时，结构工程师可以直接调用该模型完成设备内部的布局检查：确认驱动板与周边舵机、主控板、电源模块的间隙是否满足安全距离要求，接线端子的操作空间是否足够，固定孔位是否与机架的安装柱对齐，堆叠使用时多块板的总高度是否在设备外壳的容纳范围内。对于做仿生机器人、桌面机械臂的开发者来说，该模型可以直接导入装配体中，完成走线规划与结构干涉检查，避免实际打样组装时才发现元件碰撞、接线空间不足的问题，大幅缩短样机调试的周期。

模型还原了板上所有可见元件的外形细节，包括电解电容的极性标识、接线端子的螺钉槽、排针的插针轮廓、芯片的丝印区域轮廓，甚至板上的固定孔沉边细节都做了还原，完全满足结构装配检查的精度要求，不需要额外再对模型做细节修补即可直接用于装配设计。
