垂直直角PCB安装迷你拨动开关结构

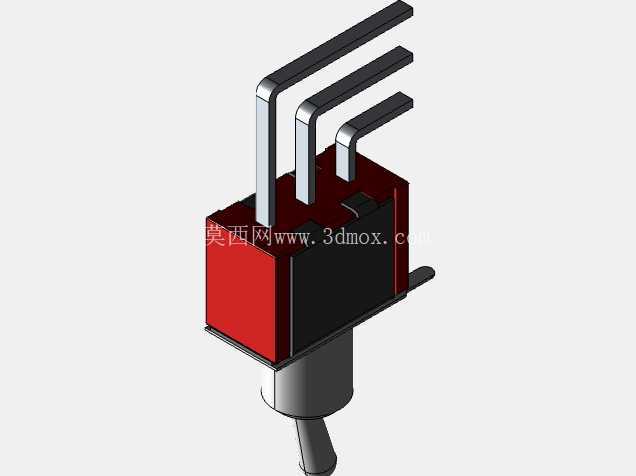

　　在消费电子、小型工控板卡、便携测试仪器的板级电路设计里，这类侧装式迷你拨动开关的选型适配一直是结构工程师容易踩坑的环节——很多工程师在原理图阶段只关注触点额定参数，等到PCB投板后才发现开关本体高度和外壳干涉，或是拨杆操作行程和面板开孔不匹配，最后只能飞线改板，拖慢整个项目的打样进度。这个开关的结构设计完全围绕PCB垂直直角安装的场景做了优化，本体采用阶梯式限位结构，安装时插脚穿过PCB对应焊盘后，本体底部的定位凸台会刚好卡入PCB上预先开设的定位孔，不需要额外点胶或者加装固定支架就能保证波峰焊过程中本体不偏移，对于批量生产的板卡来说，能省去不少组装工位的辅助工装成本。

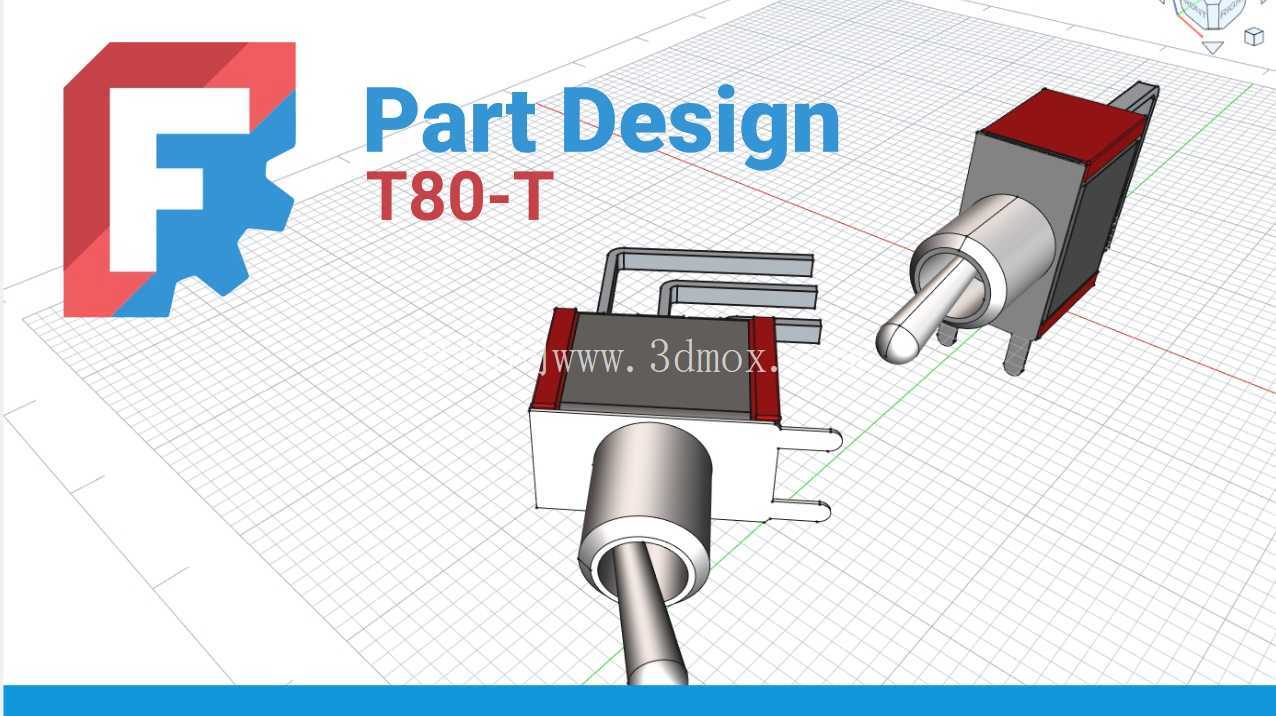

　　从功能特性上看，这款开关同时覆盖SPDT与DPDT两种电路切换逻辑，ON-ON两档定位手感清晰，拨杆拨动过程中触点的滑动行程经过校准，不会出现虚位或者跳档的问题，在小信号切换的场景下，触点接触电阻的稳定性足够支撑音频信号、低速数字信号的可靠传输，不会因为接触不良出现信号断连或者杂音问题。做三维建模的时候，首先要把安装边界的尺寸卡准：插脚的中心距要严格匹配常用的2.54mm网格PCB焊盘间距，插脚的伸出长度要控制在1.2mm到1.5mm之间，太长会在焊接后焊锡溢出到背面影响其他元件贴装，太短则会出现透锡不足导致焊盘脱落；本体的侧边到拨杆中心的距离要留出足够的操作空间，避免拨杆拨动时碰到旁边的电解电容或者接插件外壳。

　　很多新手建模时容易忽略拨杆的摆动角度，这款开关的拨杆单边摆动角度是15度，建模时要把整个摆动行程的包络体做出来，在做整机结构干涉检查的时候，要确保拨杆在两个档位位置都不会和外壳内壁、相邻元件产生碰撞，尤其是在做超薄便携设备的时候，外壳内壁到PCB表面的距离往往只有3到4毫米，差0.2毫米就可能出现拨杆刮壳的问题。另外开关本体的塑封部分采用的是耐温PBT材质，建模时不需要额外做壁厚的抽壳特征，按照实际测绘的外形做实体即可，金属外壳的包边部分要做出和塑封本体的扣合结构，这部分虽然不影响安装尺寸，但在做渲染或者装配动画的时候，能更真实地还原开关的实际装配关系。

　　在实际选型应用中，这类开关常被用在蓝牙音频设备的通道切换、小型传感器模块的输出模式切换、手持测试设备的量程切换位置，相比卧式安装的拨动开关，垂直直角安装的形式能最大程度节省PCB的板面空间，把更多的板面面积留给主芯片和电源模块，尤其是在狭长型的板卡设计里，侧装开关的操作面可以和板卡侧边齐平，不需要在面板上开很深的让位槽，外壳的模具结构也能更简单。建模时还要注意插脚的倒角处理，实际生产中插脚末端会做0.2毫米的导入倒角，方便插件时快速对准焊盘，如果建模时把插脚做成直角，在做装配仿真的时候会出现插脚无法顺利穿过焊盘的错误，和实际生产场景不符。拨杆的顶端做了圆弧过渡，实际操作时手指接触的触感更柔和，不会有尖锐的棱角感，这部分的曲面建模要保证曲率连续，不要出现生硬的折线。开关的金属外壳部分除了做结构固定之外，还能起到一定的电磁屏蔽作用，在做高频电路设计的时候，可以把金属外壳的焊盘接到PCB的保护地上，减少开关触点通断时产生的辐射干扰，建模时要把金属外壳的接地焊盘位置预留准确，和PCB上的接地焊盘一一对应。
