烟雾探测器端盖压铸成型结构设计

在民用建筑消防预警系统、工业厂区火情监测网络、商用空间安防配套体系中，烟雾探测器是前端感知火情的核心终端设备，而端盖作为探测器外露的核心结构件，既要承担内部迷宫式光学传感腔的防护作用，也要兼顾烟雾顺畅进入探测区域的流通需求，同时还要适配不同安装基面的装配公差，是典型的兼顾功能、防护与装配要求的压铸类结构零件。

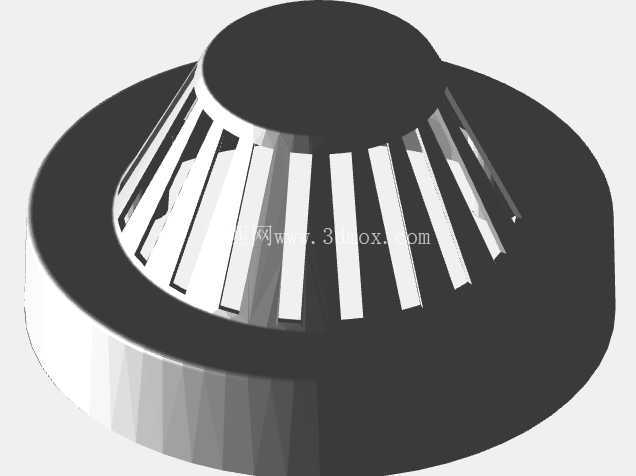

从实际使用场景来看，这类端盖大多安装在室内天花板、设备舱顶部、仓储空间顶面等位置，长期处于半外露状态，需要耐受日常环境中的浮尘堆积、温湿度小幅波动，同时不能阻碍烟雾颗粒的扩散路径——如果端盖的进烟格栅间隙设计过小，浮尘堆积后很容易堵塞通道，导致烟雾无法及时进入传感腔引发报警滞后；如果间隙过大，又容易让蚊虫、较大的灰尘颗粒进入内部光学腔，附着在红外发射与接收元件表面，造成探测灵敏度漂移甚至误报。本次设计的端盖采用环形周向格栅布局，格栅沿端盖圆周均匀排布，每道格栅的倾斜角度经过反复校核，既保证烟雾可以从水平、斜下多个方向无阻碍进入腔体，又能在不额外增加防尘网的前提下，阻挡大部分直径超过1mm的固体异物进入内部，减少后期运维清理的频次。

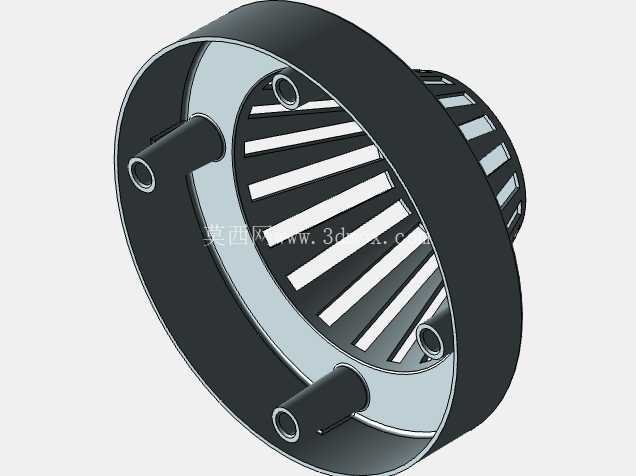

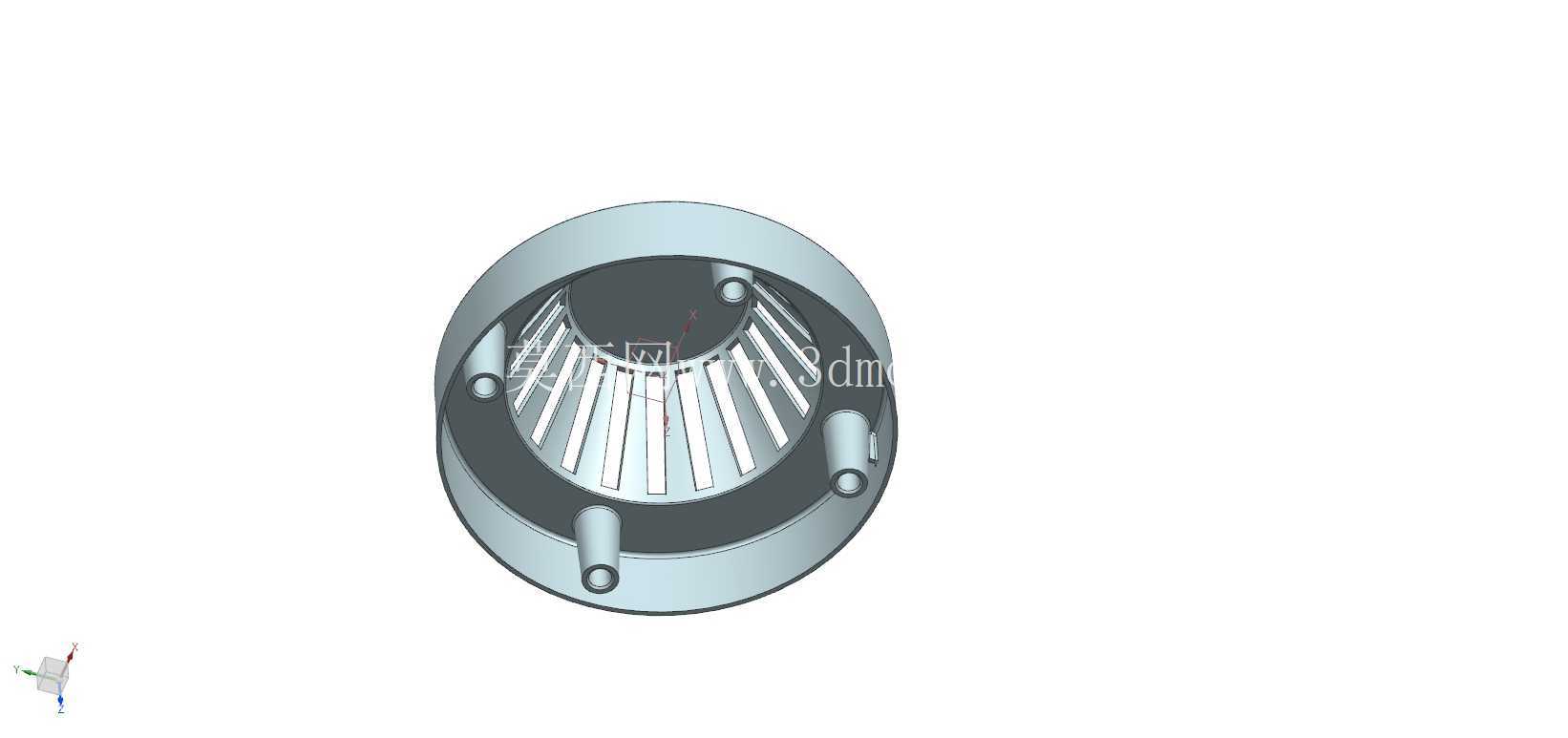

从结构设计思路上，端盖整体采用浅盆式回转体构型，外圈设置一圈宽度4mm的贴合翻边，翻边平面度控制在0.1mm以内，安装后可以和探测器底座的密封面完全贴合，避免吊顶安装时的缝隙漏光，防止外界杂散光线进入光学迷宫腔干扰光电传感器的判断。端盖内侧均匀分布三个定位柱，定位柱的直径公差控制在H7级，装配时可以直接插入底座对应的定位孔中，不需要额外调整对位，三个定位柱的位置呈120°均匀分布，既可以承受安装时的按压力，也能在长期使用中避免端盖受温度变化产生形变翘曲。格栅部分的壁厚和外圈翻边保持一致，均为1.2mm，避免压铸成型时因壁厚差异产生缩痕、气孔等缺陷，格栅之间的连接筋厚度控制在0.8mm，在保证结构强度的前提下尽可能减少对烟雾流通的遮挡。

在安装边界的考量上，端盖的整体外径适配主流通用型烟雾探测器的底座尺寸，总高度控制在18mm以内，安装后突出天花板的高度不会过高，减少空间突兀感，同时也能避免日常清洁时被剐蹭脱落。端盖和底座的配合采用卡扣式连接，内侧卡扣的倒扣量设计为0.5mm，既可以保证徒手就能完成拆装更换电池、清理内腔的操作，又能在常规的震动、风力影响下不会自行松脱。针对压铸生产的工艺需求，所有结构转角处都设置了R0.3-R0.5mm的圆角，避免压铸时铝液填充过程中产生涡流卷气，也能减少模具棱角处的应力集中，延长模具使用寿命；格栅的脱模斜度设置为1.5°，保证开模时零件可以顺利顶出，不会出现格栅拉伤、变形的问题。

从功能特性的细节来看，端盖的内表面做了哑光蚀纹处理，避免内部光线在端盖内壁产生反射干扰，保证光学传感腔的暗室环境符合探测要求；外表面采用光滑圆弧过渡，不容易积灰，日常用干抹布擦拭即可完成表面清洁。三个定位柱的端面都做了0.2mm的倒角，装配时可以快速导入底座的安装孔，降低装配对位的难度。周向格栅的排布避开了内部传感器的正对位置，避免外部强光直接照射到接收元件上，即使在靠近照明灯具的位置安装，也不会因为光线直射产生误报警。整个端盖的重量控制在12g左右，不会对底座的安装卡扣造成额外的负重，即使是采用粘胶安装的免打孔款探测器，也不会因为端盖重量过大导致脱落风险。
