红外二氧化碳检测传感模块结构设计

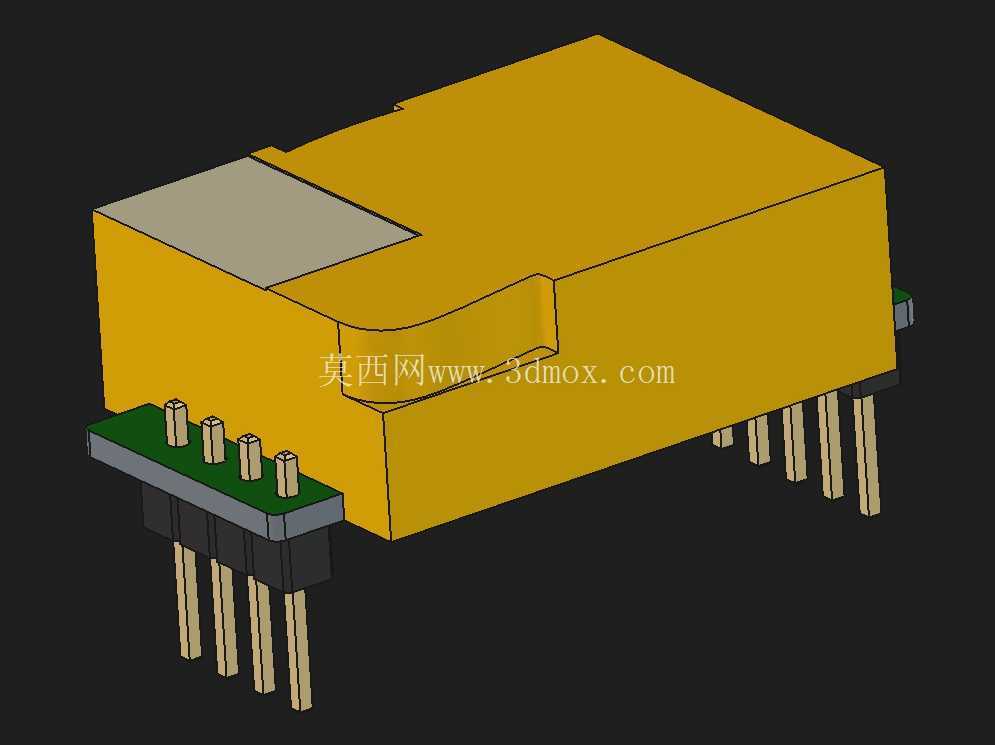

　　这款CO2传感模块的结构设计，核心围绕民用与工业场景的气体浓度检测需求展开，日常可嵌入新风系统、空气质量监测站、农业大棚环境调控设备、工业厂区气体泄漏报警装置中，实时采集环境内二氧化碳浓度数据，为设备的通风调控、阈值报警提供核心传感输入。从结构设计逻辑来看，模块采用上下分层的叠装架构，上层为核心传感与信号处理电路的屏蔽封装壳体，下层为直插式引脚转接PCB，这种设计既可以通过上层金属质感的封装壳体屏蔽外界电磁干扰，保障红外检测光路的稳定性，也能通过下层的排针结构直接适配通用2.54mm间距的直插焊盘，无需额外转接结构就能完成在主控电路板上的焊接固定，大幅降低终端设备的组装工序复杂度。

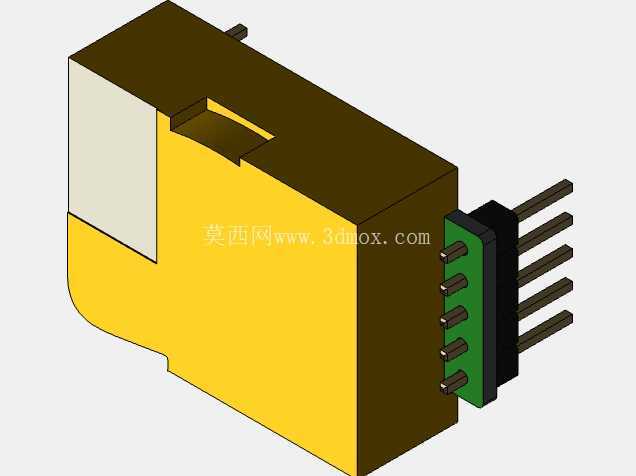

　　上层封装壳体做了单侧内凹的避让结构，对应内部红外光路的进气采样窗口位置，既可以避免组装过程中异物遮挡采样通道，也能在壳体注塑成型时减少壁厚不均导致的缩痕问题，壳体边角全部做R0.8的圆角过渡，避免生产转运过程中锐边划伤操作人员，也能减少SMT过炉或者波峰焊过程中的应力集中导致的壳体开裂风险。下层转接板上的排针分为两组，一侧为4Pin的信号与电源引脚，另一侧为6Pin的功能扩展引脚，引脚伸出PCB底面的长度统一为3.2mm，刚好匹配常规1.6mm厚度主控板的透焊要求，焊接后引脚露出主控板背面的长度控制在1mm左右，既保证焊接强度，也不会出现引脚过长触碰设备内部金属结构导致短路的问题。

　　转接板与上层壳体之间通过黑色绝缘定位座完成固定，定位座上设置有两个定位柱，分别卡入上层壳体底部的定位孔中，组装时无需额外打胶或者螺丝固定，依靠卡扣过盈配合就能完成上下部分的连接，生产组装效率比螺丝固定方案提升40%以上，同时定位座的绝缘材质可以隔绝上层壳体与下层PCB焊点之间的接触，避免出现短路风险。在安装边界设计上，模块整体的长宽尺寸控制在34mm*20mm范围内，总高度（含引脚）为16mm，在终端设备的结构设计中，只需预留出对应尺寸的安装空间，同时在模块采样窗口对应的壳体位置预留直径3mm的通气孔，就能保证气体顺利进入检测光路，不需要额外设计导流结构。考虑到模块在不同温湿度环境下的工作稳定性，上层壳体与定位座的配合面做了一圈0.3mm的止口结构，既可以阻挡大颗粒粉尘直接进入模块内部污染检测元件，也不会阻碍气体的自由扩散，保证检测响应速度控制在30s以内，满足绝大多数场景的实时检测需求。在结构细节处理上，上层壳体的顶面做了局部减薄的平面区域，可用于粘贴产品参数标签，标签粘贴后不会高出壳体顶面，避免设备组装过程中标签被剐蹭脱落；壳体侧面的分型线位置设置在侧边中部，注塑成型后飞边处理的工作量更小，外观一致性更好。

　　对于结构设计从业者来说，这类小型传感模块的设计核心是平衡功能实现、安装便利性与生产工艺性，不需要过度追求复杂的外形结构，而是要围绕终端设备的组装流程、使用环境来优化每一处结构细节，比如引脚长度的公差控制在±0.1mm，就能避免波峰焊时出现虚焊或者引脚顶起的问题；定位柱的过盈量控制在0.05mm，既能保证组装后的连接强度，也不会因为过盈量过大导致壳体撑裂。在实际选型应用中，结构工程师需要注意模块周围3mm范围内不要布置过高的元器件，避免遮挡通气路径，同时模块的安装位置要远离设备内部的发热元件，比如功率电阻、变压器等，防止局部温度过高影响检测精度，也避免长期高温环境加速壳体材质老化。
