带散热结构双层相机安装固定底座

在机器视觉检测、工业影像采集、小型实验观测设备的搭建过程中，相机安装的稳定性与工作温度控制是直接影响成像质量与设备寿命的核心要素，这款双层结构的相机安装底座正是针对这类场景的实际需求设计。从实际使用场景来看，这类底座常应用于工业产线的视觉定位工位、实验室光学实验平台、嵌入式视觉采集模组的集成安装中，既需要为相机提供足够刚性的支撑，避免设备运行过程中的振动导致成像拖影、定位偏差，也需要解决相机长时间工作，尤其是搭配高功耗工业相机、配套图像处理板卡时的积热问题。

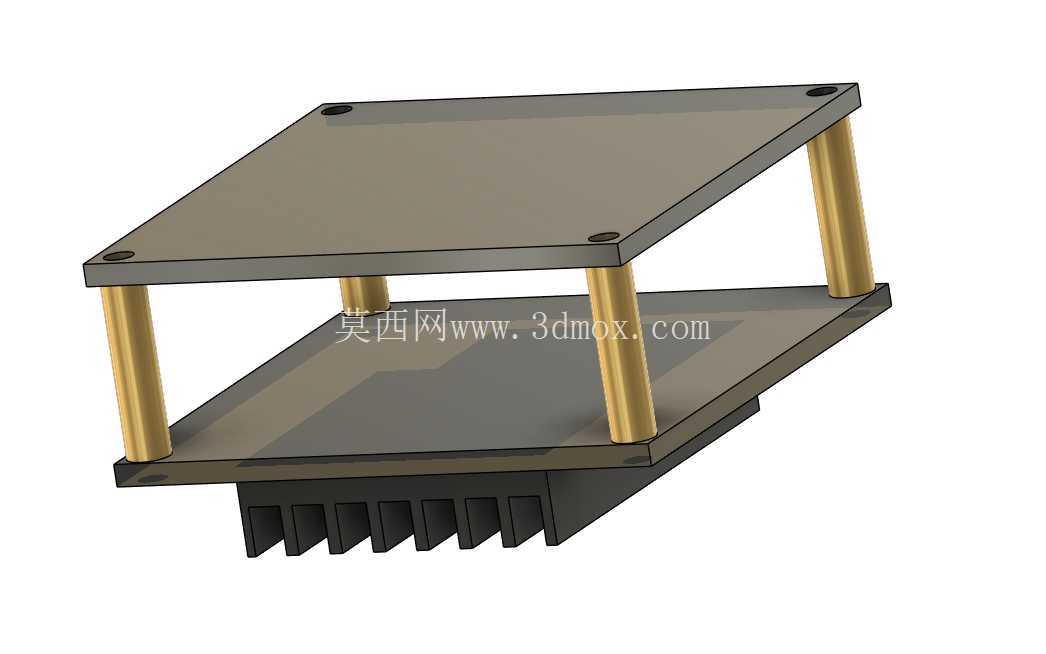

从功能特性上看，这款底座采用上下两层平行板的结构设计，上层板为相机安装基准面，四个角位预留了沉头安装孔位，可适配常规工业面阵相机、小型工业相机的安装孔距，安装时螺丝从上层板背面穿入锁紧，不会在安装面形成凸起，保证相机底面与安装面完全贴合，避免安装倾斜带来的光轴偏移问题。上下两层板之间采用四根圆柱形金属支撑柱连接，支撑柱选用导热性能较好的金属材质，既可以通过柱体将上层板承接的相机工作热量传导至下层结构，也能在两层板之间留出足够的走线空间，相机的数据线、供电线可以从两层板之间的空隙引出，避免线缆弯折干涉镜头视野。下层板底部集成了一体式的散热鳍片结构，鳍片采用等距平行排布，在有限的安装高度内最大化散热接触面积，当相机工作产生的热量通过上层板、支撑柱传导至下层板后，可通过鳍片与空气的对流快速散出，无需额外加装散热风扇即可满足常规功耗下的散热需求，避免风扇振动对成像稳定性的影响。

从设计思路层面，这款底座在建模阶段就充分考虑了安装边界的适配性，整体外形采用方正的矩形轮廓，可兼容多数视觉工位的安装空间，不会因为异形结构占用过多周边的光源、镜头调节空间。上下两层板的厚度经过力学仿真验证，在保证整体刚性的前提下控制整体重量，避免安装后对设备末端的负载造成过大压力；支撑柱的长度经过匹配设计，既预留了足够的走线与空气流通间隙，也不会因为柱体过长导致整体结构的固有频率降低，引发共振问题。底部散热鳍片的高度控制在下层板厚度的合理范围内，不会过度增加底座整体高度，保证相机安装后的光心高度处于常规视觉系统的设计区间内，减少选型时的高度适配工作量。

在安装边界方面，上层安装板的孔位采用通用孔距设计，可兼容市面上多数1/3英寸、1英寸靶面的小型工业相机安装需求，无需额外制作转接板；下层板的底面为平整安装面，可直接固定在光学平台、设备安装立板或者滑台台面上，底部鳍片之间的间隙也可作为绑线、固定走线的空间，方便现场安装时的线缆整理。结构的所有棱边都做了微小的倒角处理，避免安装过程中划伤操作人员或者割破线缆表皮，支撑柱与上下层板的连接采用定位轴肩配合，保证装配后上下两层板的平行度公差控制在合理范围内，避免安装后相机出现俯仰角度偏差。在实际选型使用时，可根据相机的实际功耗调整支撑柱的材质与散热鳍片的密度，若应用在高功耗的高速相机场景，可将支撑柱更换为铜质材料提升导热效率，若应用在低功耗的嵌入式相机场景，也可适当减薄鳍片厚度降低整体重量，结构本身预留了足够的修改余量，方便设计人员根据实际工况做参数调整。
