全铜480mm规格电脑水冷散热排结构设计

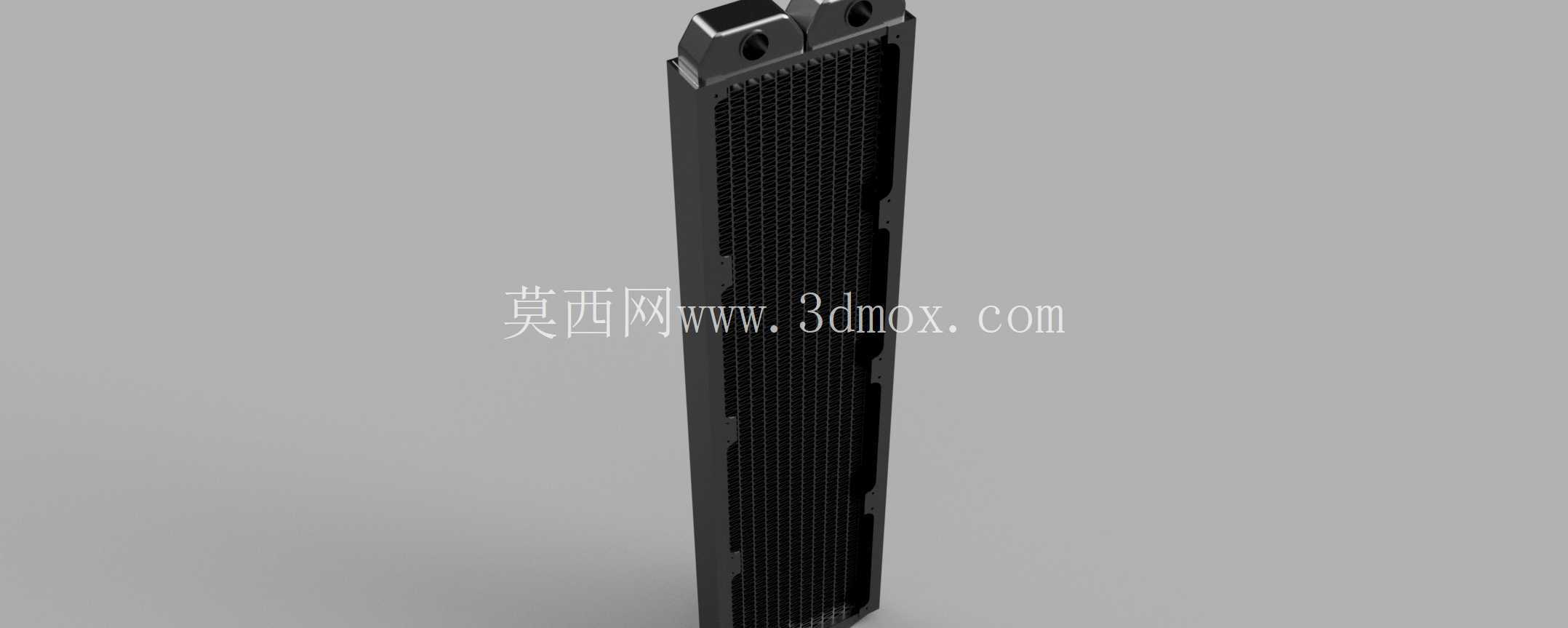

　　在PC高性能液冷散热系统的搭建场景中，480mm规格的全铜冷排一直是追求极致热交换效率用户的核心选型部件，这类部件的三维结构设计需要兼顾流体通路、散热面积、安装兼容性与结构强度多个维度的平衡，不能单纯追求散热参数而忽略实际装机的适配问题。这款冷排采用全铜材质打造，从结构上看，整体为长条形薄型箱体结构，主体内部排布密集的微通道散热鳍片，冷排两侧预留标准的G1/4螺纹水嘴安装位，可兼容市面上绝大多数硬管、软管水冷接头，满足不同走管方案的装配需求。从实际用途来看，这类冷排主要应用于高端DIY台式电脑、超频工作站、小型服务器的液冷回路中，作为回路中的热交换核心部件，将冷却液携带的CPU、显卡等发热元件的热量通过鳍片与流经的空气完成热交换，把热量带出系统外，相比传统铝制冷排，全铜材质的导热系数更高，热响应速度更快，在高负载持续发热的场景下能保持更稳定的散热效率，不会因为长时间高负载出现热堆积导致的元件降频问题。

　　在设计思路上，这款冷排的鳍片采用了高密度错列排布结构，每英寸鳍片密度控制在兼顾风阻与散热面积的区间，既不会因为鳍片过密导致风扇风压不足时风量骤降，也不会因为鳍片稀疏导致有效热交换面积不足；冷排的侧边框架采用一体化折边焊接工艺，相比拼接式框架结构强度更高，在安装风扇、冷排固定螺丝时不会出现框架变形挤压内部水道的问题，同时框架上的安装孔位严格遵循120mm风扇的标准孔距，480mm长度对应4个120mm标准风扇位，可兼容25mm、30mm甚至38mm厚度的标准120mm散热风扇，也可适配同规格的水冷排防尘网、导流罩等周边配件。从外形尺寸与安装边界来看，冷排整体厚度为30mm，长度方向对应4个120mm风扇的总安装长度，宽度与标准120mm风扇一致，安装时需要在机箱对应的冷排位预留至少45mm的总厚度空间，用来容纳冷排本体加上风扇的厚度，同时冷排两侧的水嘴突出高度也需要纳入空间计算，避免出现水嘴与机箱侧板、主板散热装甲干涉的问题；冷排的进出水嘴采用对称式设计，支持左进右出或者右进左出的管路连接方式，不用在装机时特意调整冷排安装方向，降低了管路走管的难度。

　　在结构细节上，冷排的鳍片与铜质水道壁采用钎焊工艺连接，相比粘接工艺的热阻更低，热量可以更快从水道壁传递到鳍片表面，同时焊接结构的抗腐蚀能力更强，在使用不同成分的水冷液时不容易出现鳍片脱落、水道堵塞的问题；冷排表面做了钝化处理，避免长期使用过程中铜材氧化导致的散热效率下降，也不会因为氧化产生杂质堵塞冷头微水道。在实际选型适配中，这款480mm全铜冷排适合总发热功率在400W到600W区间的散热系统，比如同时覆盖CPU与旗舰显卡的分体水冷回路，在搭配中等风压的120mm风扇时，就能把满载状态下的冷却液温度控制在合理区间，相比240mm、360mm规格的冷排，更长的长度带来了更大的热交换面积，在相同风扇转速下能获得更低的热交换温差，或者在相同散热效果下可以降低风扇转速，获得更好的静音表现。

　　做三维结构建模时，需要重点还原冷排内部鳍片的排布角度、水道的截面尺寸、安装孔位的位置公差，因为这些参数直接影响后续做装机干涉检查、散热仿真分析的准确性，如果孔位位置出现偏差，实际装机时就会出现螺丝无法对齐、风扇装不上的问题；如果鳍片的排布密度与角度建模不准确，做流体仿真时得到的风阻、热交换效率数据就会和实际产品出现较大偏差，无法为散热系统选型提供有效的参考。另外冷排的边角位置做了小圆弧过渡处理，避免安装时锋利的边角割伤安装人员或者损坏水冷管路，框架上的固定孔位做了沉台设计，安装螺丝时螺丝头可以完全沉入沉台内，不会突出冷排表面影响风扇的贴合安装，这些细节结构虽然不影响核心散热功能，但直接决定了产品的实际安装体验，也是结构设计中不能忽略的部分。
