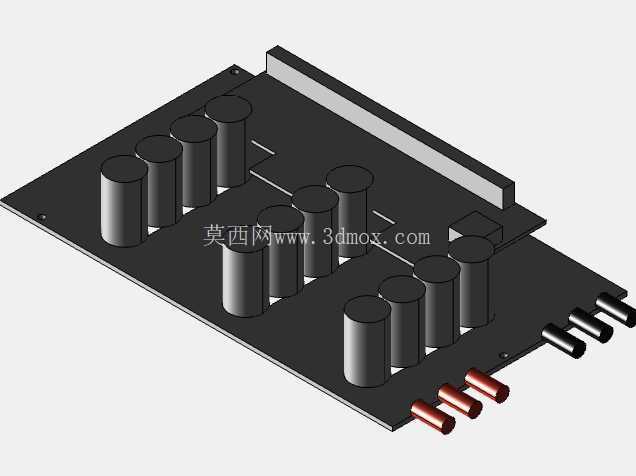

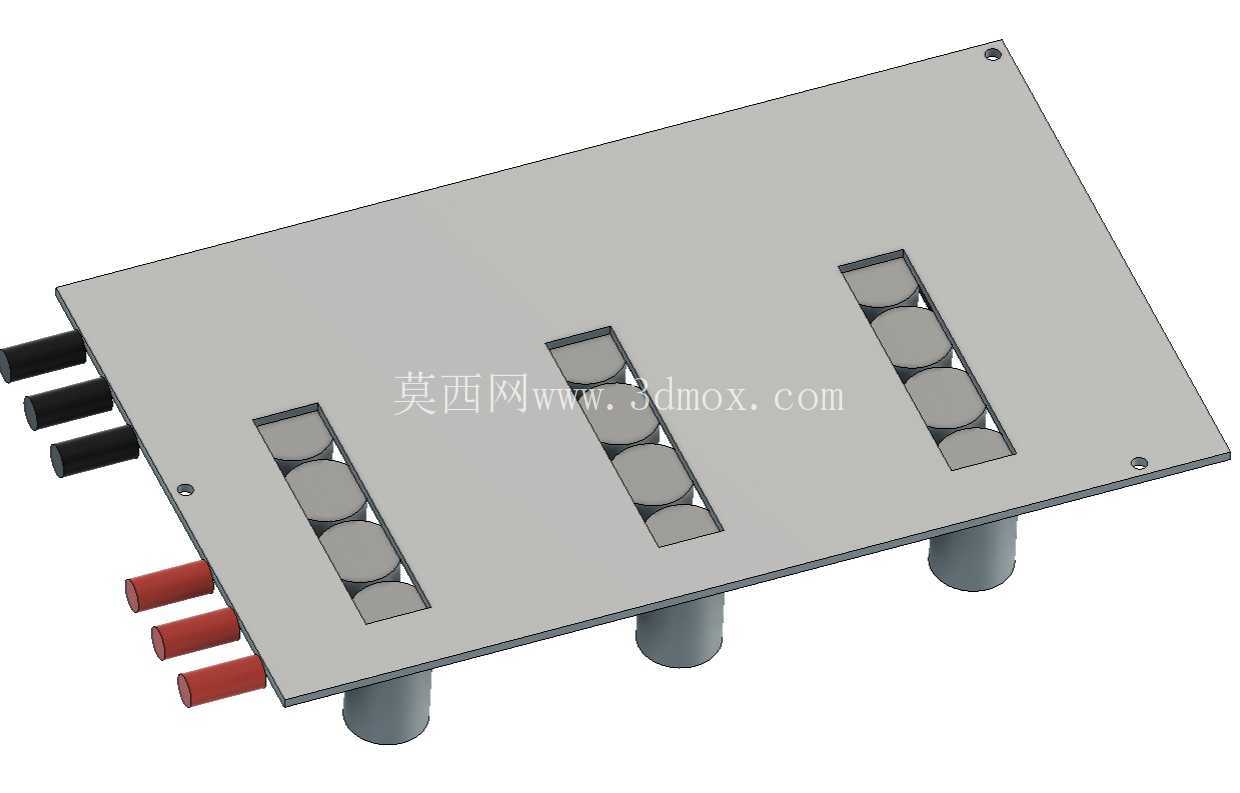

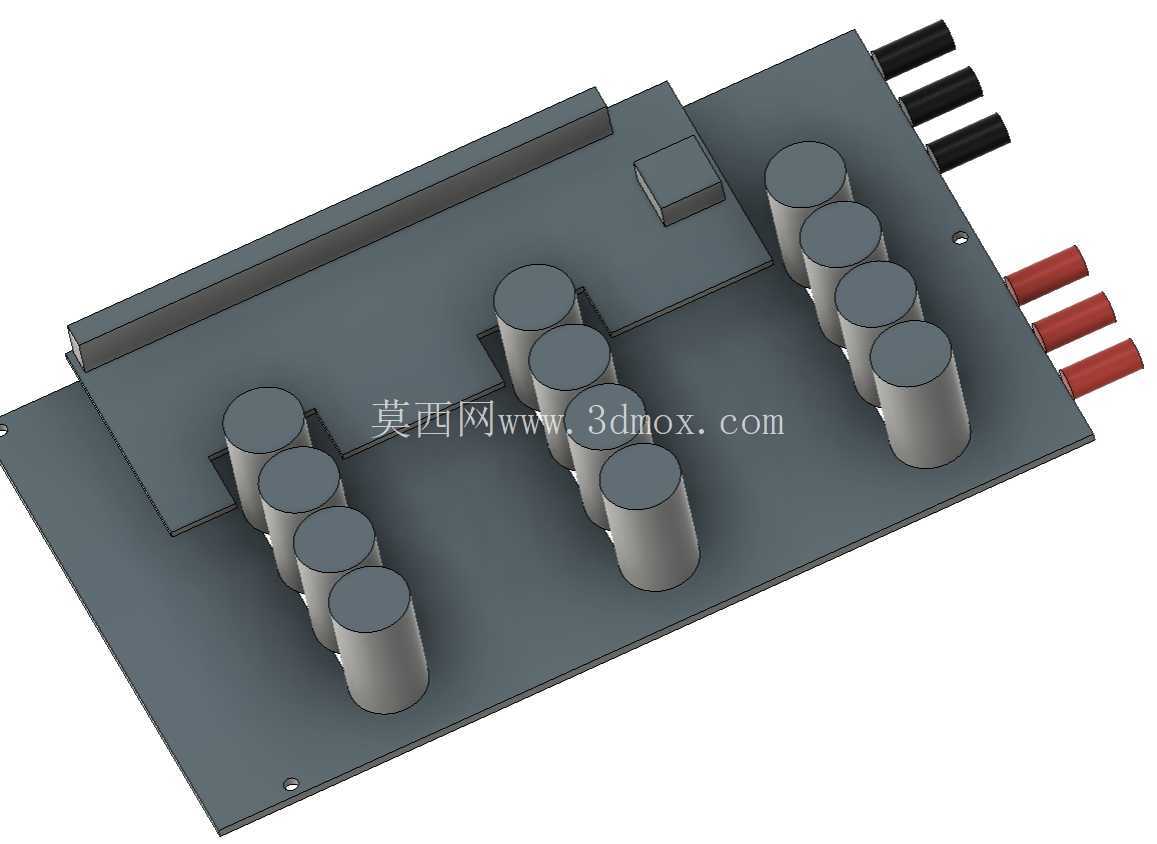

Flipsky无外壳电调控制板三维结构

　　这款无外壳的电调控制板结构，主要面向电动滑板、平衡车、小型无人移动平台的动力驱动场景，作为无刷直流电机的核心驱动载体，承担电机转速调节、正反转切换、电流闭环控制、过流保护触发的核心功能，是小型电动动力系统里连接主控信号与动力输出的关键部件。从结构设计来看，整体采用长条形平板布局，所有功率器件直接裸露排布在基板表面，没有额外的外壳包覆，这种设计首先是为了适配极限压缩安装空间的需求——很多小型电动载具的安装舱位没有预留外壳的冗余厚度，去掉外壳后整体厚度仅由最高的电容元件决定，能把垂直方向的安装占用压缩到最小。

　　板上排布的多组圆柱形电解电容，全部沿板边成列布置，每组电容的引脚走线都做了等长处理，在大电流充放电时能降低线路寄生电感，减少功率管开关瞬间的电压尖峰，避免器件被过压击穿；电容排布的位置特意避开了板上的安装孔位，安装孔设置在基板的边角位置，采用沉孔设计，锁紧螺丝后螺丝头部不会突出基板表面，不会和周边安装结构产生干涉。功率输出端的黑色接插件布置在基板的短边侧，三个接插件对应无刷电机的三相接线，接插件的引脚直接和基板上的铜箔大电流走线连接，走线宽度按照持续80A的电流承载能力设计，铜箔表面做了镀锡加厚处理，降低大电流通过时的线路发热；信号输入端的红色接插件布置在相邻的侧边，和功率输出端做了物理分区，避免功率走线的电磁干扰串入信号线路，影响控制信号的传输稳定性。

　　板上的方形小模块是主控芯片的安装位，特意布置在电容阵列围合出的中间区域，周边的电容可以起到一定的电磁屏蔽作用，减少功率开关动作产生的电磁辐射对主控芯片运算的干扰。从安装边界来看，基板的长宽尺寸适配常规电动滑板的电池仓侧边安装位，安装时可以直接通过四个边角的孔位锁附在舱体的绝缘安装柱上，不需要额外设计转接支架；因为没有外壳，安装时需要注意在基板和安装基面之间垫绝缘青稞纸，避免基板背面的走线和金属基面接触造成短路。

　　散热设计上，因为没有外壳包覆，板上的功率MOS管直接裸露在空气中，配合载具行驶时的迎面气流就能满足常规工况下的散热需求，如果是持续大负载爬坡的工况，也可以直接在功率管的表面粘贴导热硅胶垫，外接额外的散热铝片，不需要对外壳做打孔改造，散热改造的灵活度更高。设计过程中特意把所有高度较高的元件都排布在基板的同一侧，背面没有突出元件，安装时背面可以完全贴平安装基面，既提升了安装的稳定性，也能让背面的铜箔通过安装基面辅助散热。接插件的插拔方向全部平行于基板平面，接线完成后线材不会在垂直方向突出，不会额外占用垂直安装空间，适配狭小舱位内的走线布置。板上预留的固定孔位间距和市面上主流的同功率级电调安装孔位兼容，替换原有电调时不需要重新在安装舱上打孔，能直接适配原有安装结构，降低改装替换的结构改造成本。
