TB6560步进电机驱动控制板结构设计

在小型数控雕刻机、桌面级3D打印设备、自动化送料机构以及单轴点位控制的非标工装里，步进电机驱动板是衔接上位控制信号与电机动力输出的核心部件，TB6560方案的驱动板凭借成熟的扭矩输出适配性，长期被用在低负载、高定位精度要求的开环控制场景中。这款驱动板的结构设计完全围绕实际装机的使用需求展开，首先考虑的是安装边界的适配性，板载元件的布局严格避让设备内部的走线空间与结构件干涉区域，PCB基材的厚度选取兼顾了结构强度与散热传导效率，板上预留的两个固定安装孔位，孔距匹配常规电控箱内的通用安装立柱尺寸，不需要额外加工转接板就能直接固定在标准电控安装导轨旁的绝缘背板上。

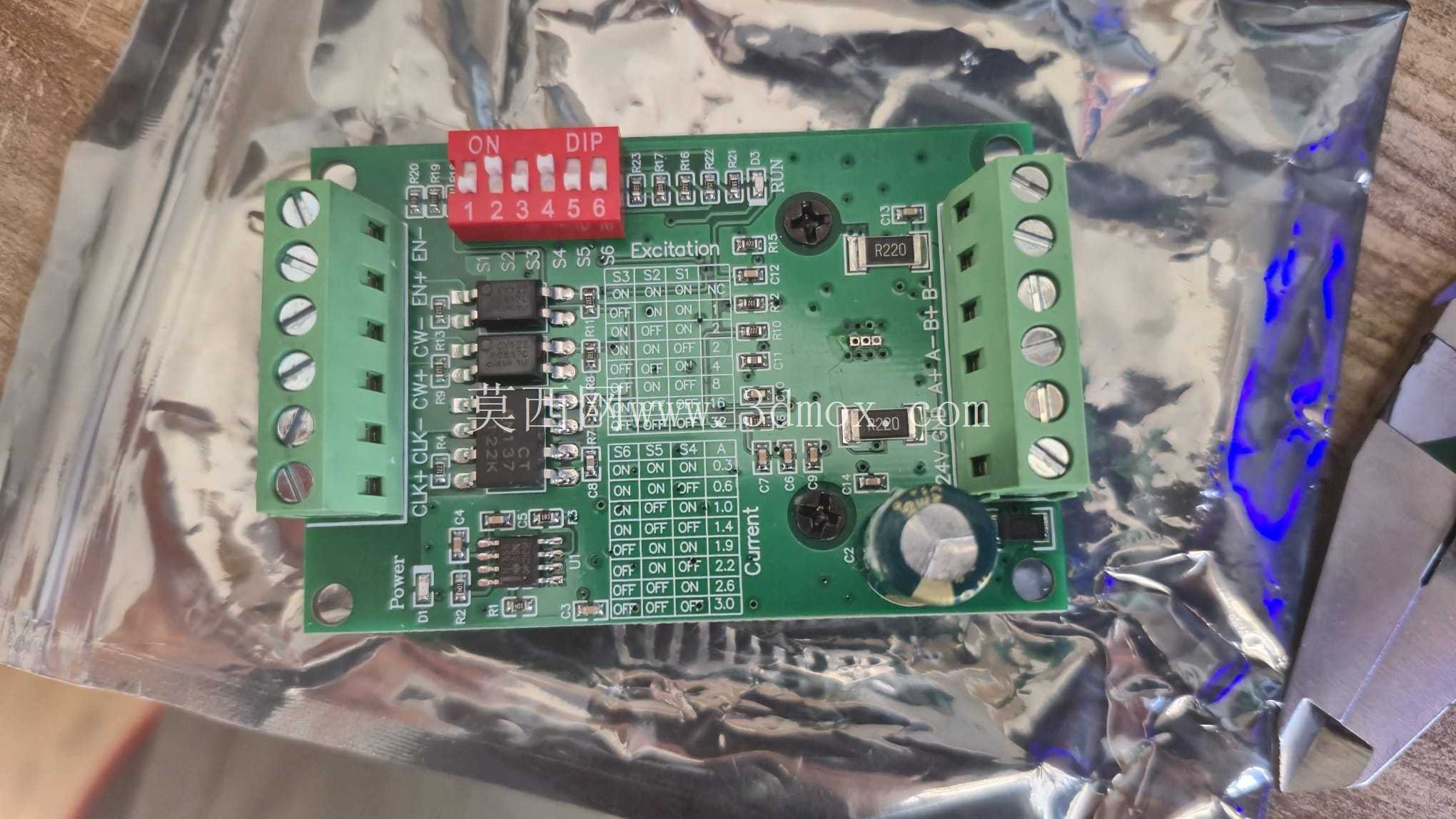

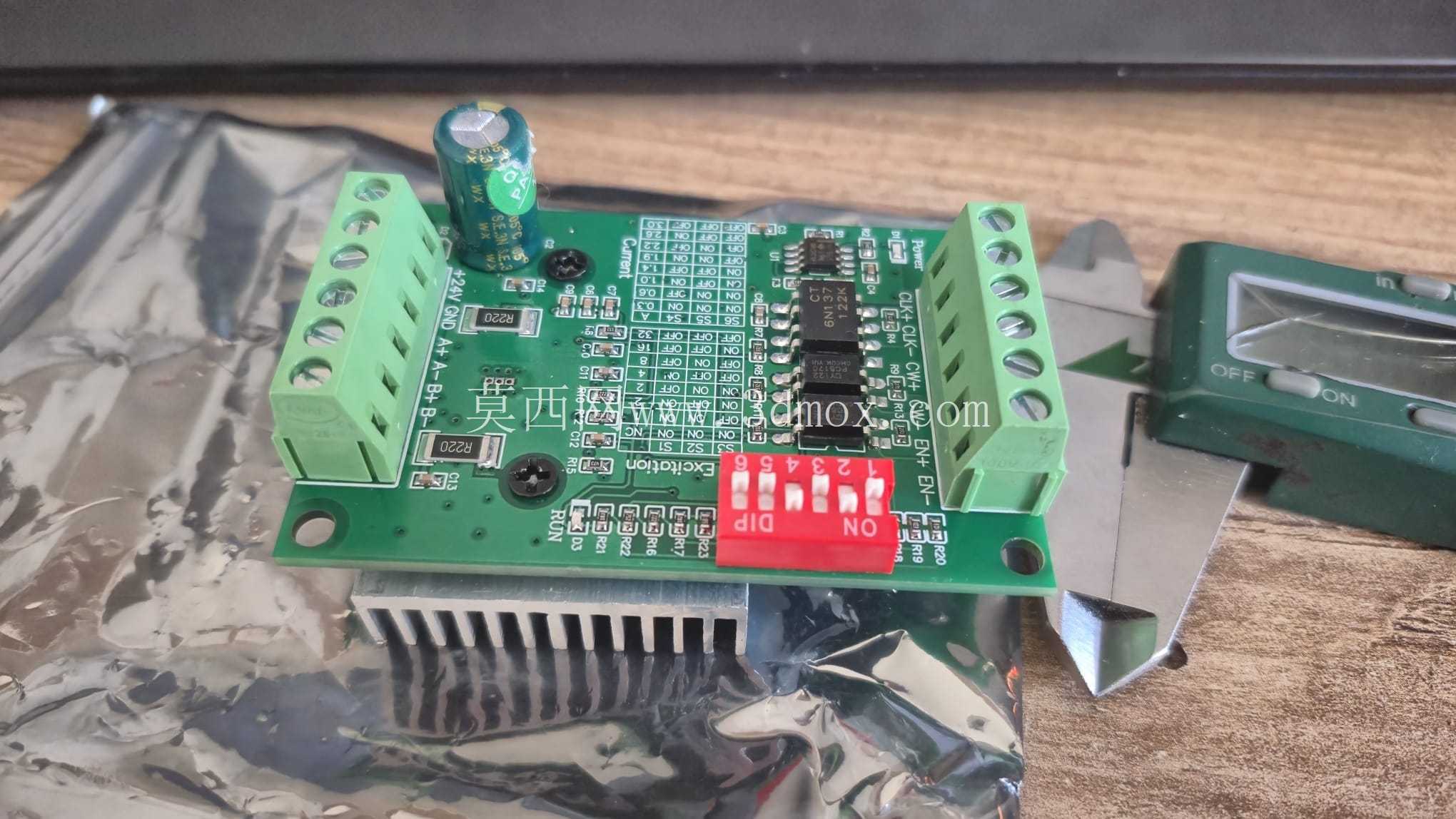

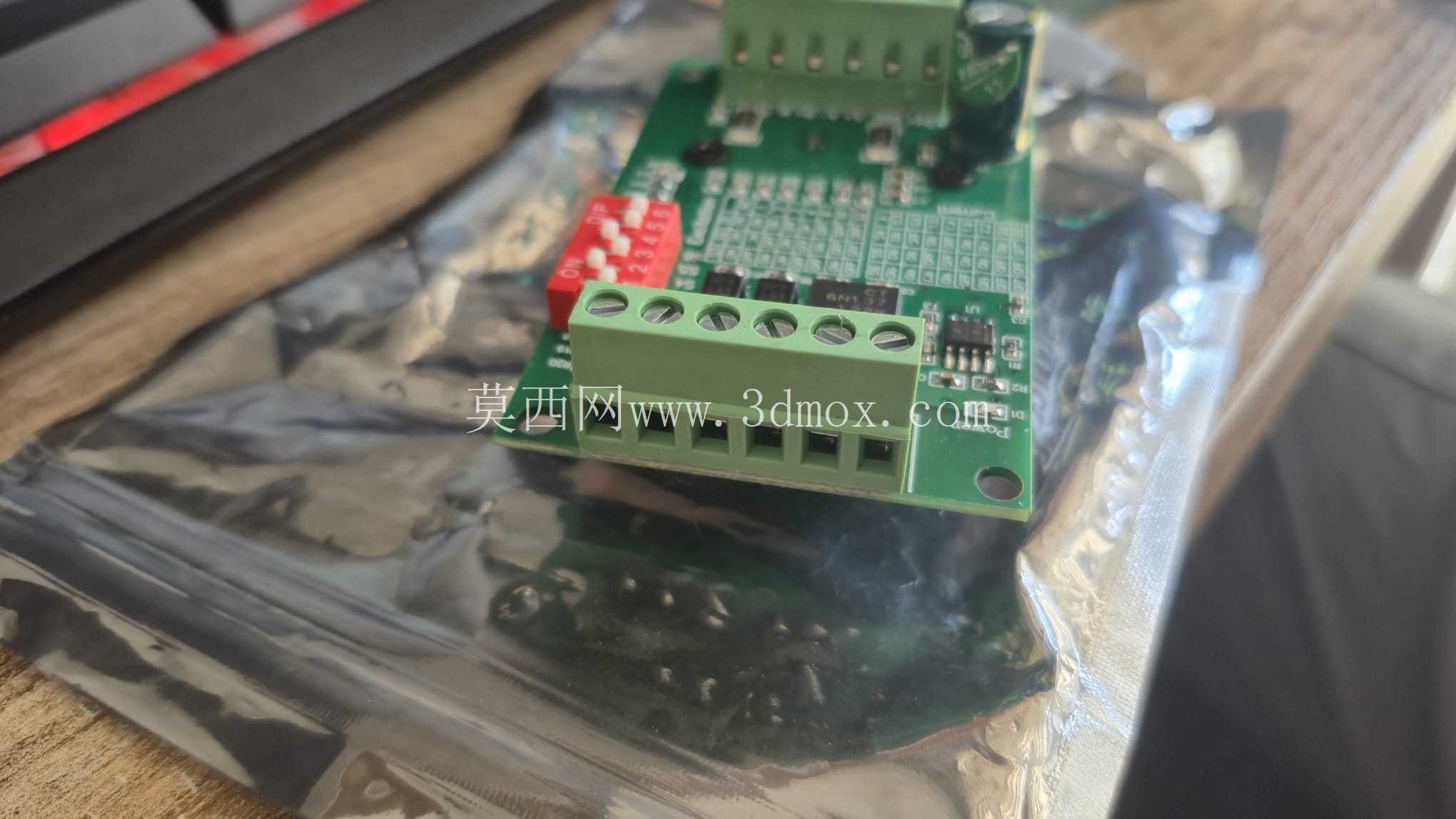

板上的元件布局完全遵循工程实际的接线与调试逻辑，两侧的大电流接线端子分别对应电机绕组接线与电源输入、使能信号接口，端子的引脚间距留足了多股软线压接冷压端子后的操作空间，不会出现接线时相邻端子互相干扰的问题，端子的固定卡扣强度足够承受设备运行时的振动拉扯，避免长期使用后出现接线松脱导致的缺相故障。板载的拨码开关区域设置在靠近板边的位置，上方预留了足够的手指操作空间，调试人员不需要拆开整个电控箱的遮挡结构，就能直接拨动拨码完成电流档位、细分步数的参数设置，拨码旁的丝印标识清晰对应每一档位的功能，不需要额外查阅手册就能完成基础参数配置。

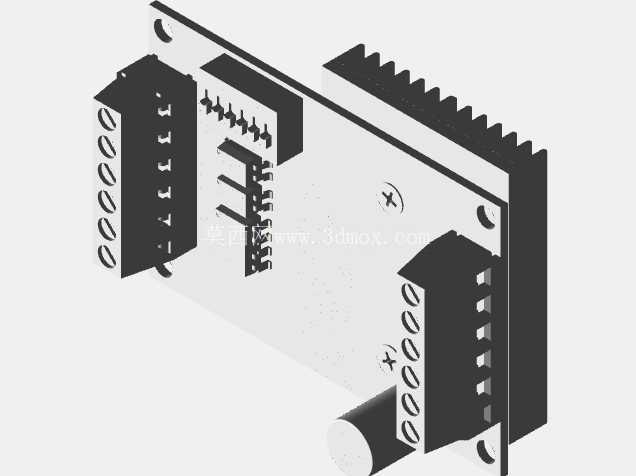

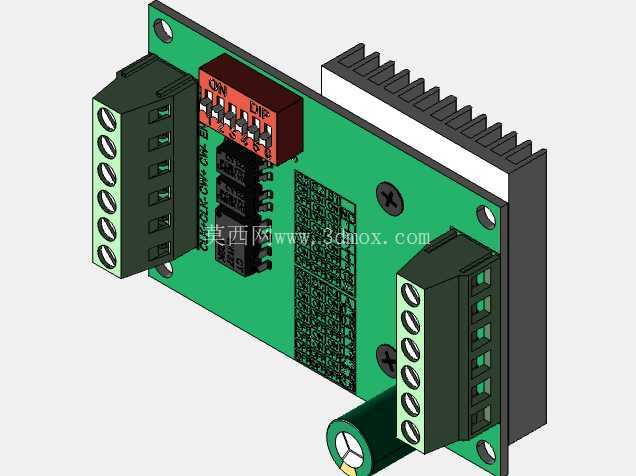

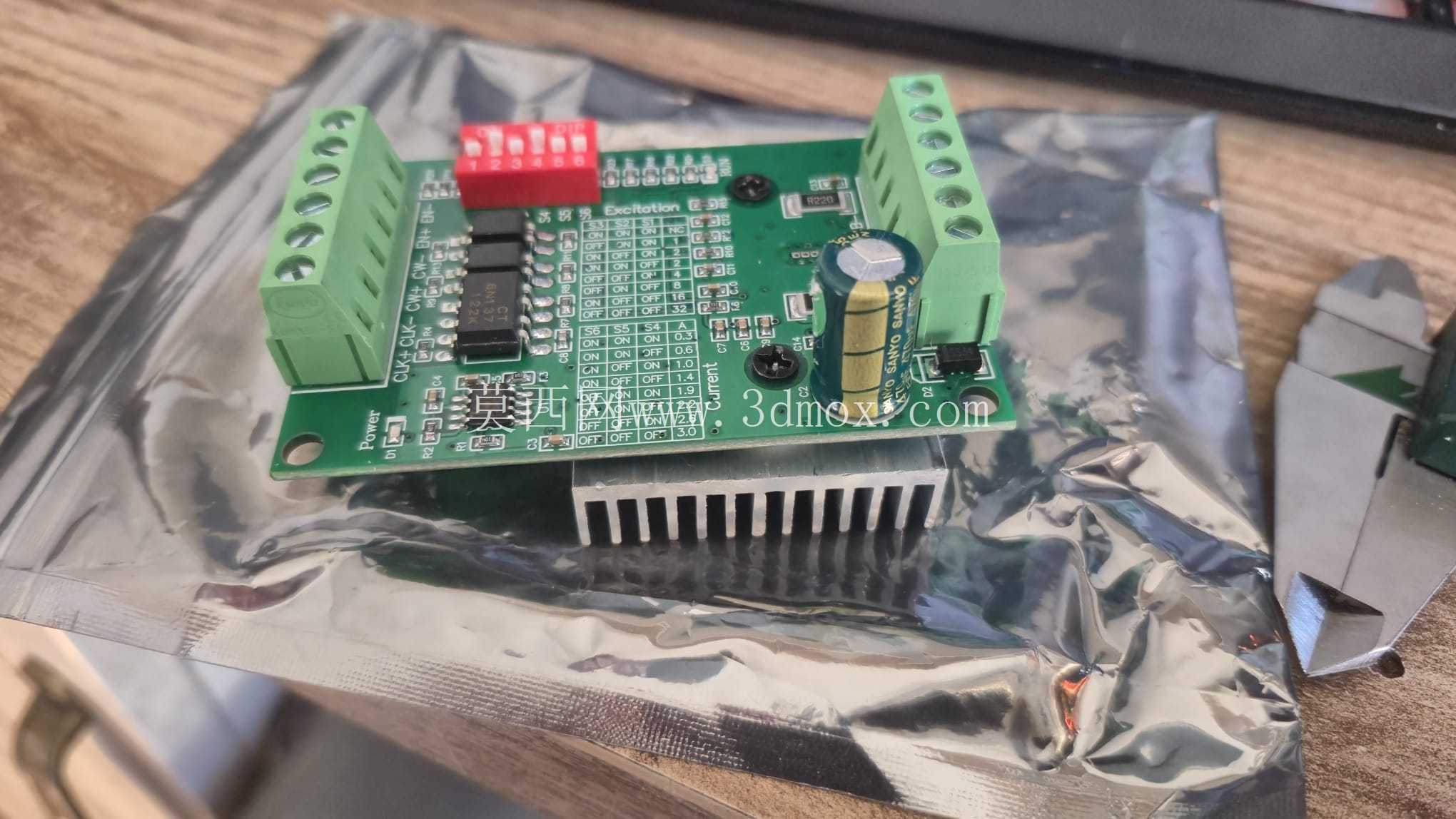

散热结构的设计是这款驱动板的重点考虑部分，板侧加装的铝制散热鳍片通过导热硅胶垫与核心驱动芯片紧密贴合，鳍片的齿向顺着电控箱内常规的散热风道方向设置，当电控箱内的轴流风扇运行时，气流可以直接穿过鳍片间隙带走芯片工作产生的热量，即使在长时间连续运行的工况下，核心芯片的结温也能控制在安全阈值范围内，避免过热触发过流保护导致设备停机。板上的功率元件与信号元件做了分区布局，大电流走线路径与弱信号走线路径保持足够的安全间距，减少大电流通断时对脉冲方向信号的电磁干扰，避免出现电机丢步、定位不准的问题。

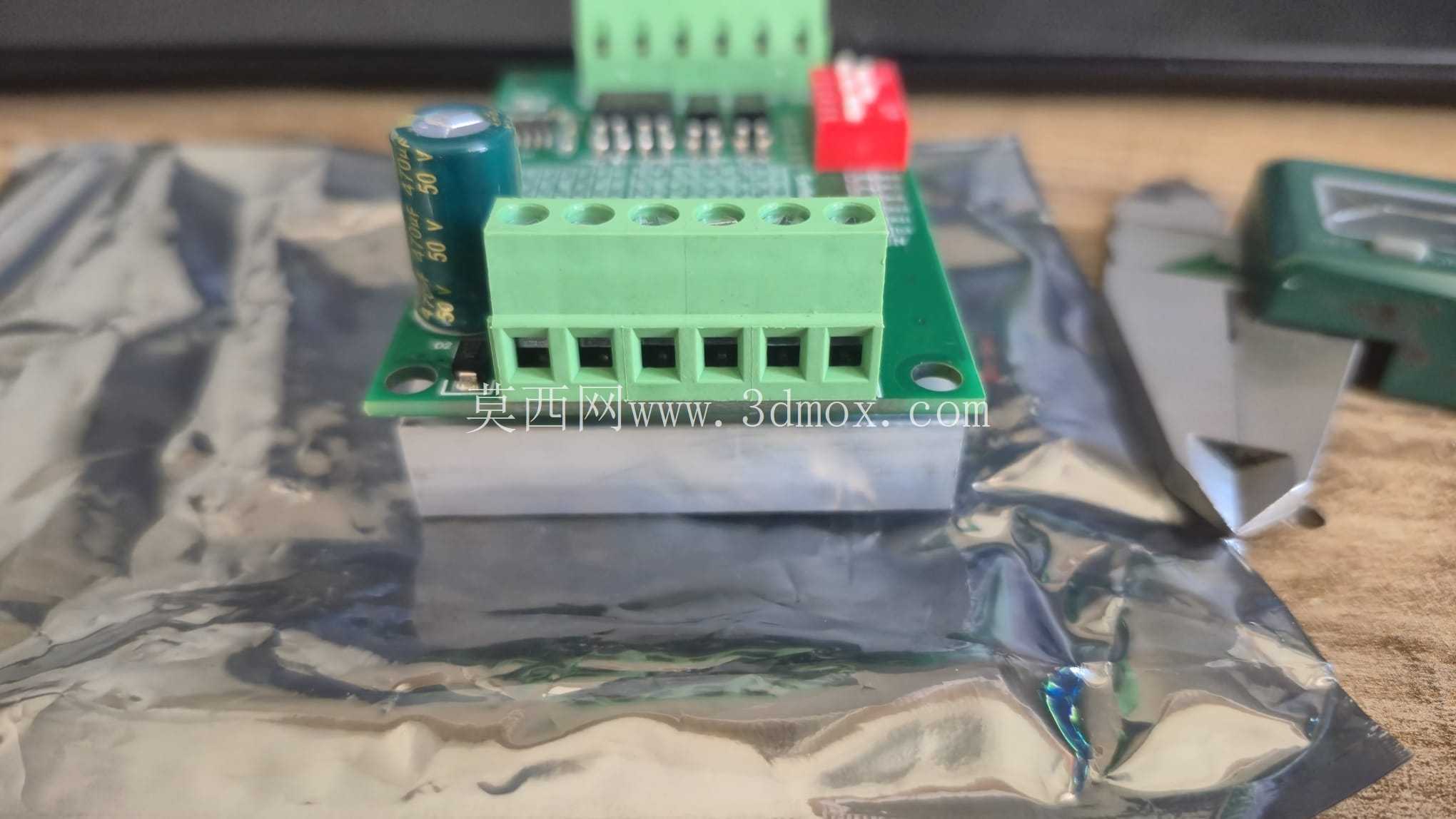

从实际装机的尺寸边界来看，整个驱动板的外形轮廓控制在小型单轴驱动的常规尺寸范围内，板上最高的元件就是侧装的散热鳍片，整体高度不会超出常规电控箱内的层间安装间距，不管是并排安装多块驱动板做多轴控制，还是单块板独立安装在小型设备的电控仓内，都不会出现空间干涉的问题。接线端子的进线方向垂直于板边，接线完成后线束可以顺着电控箱的走线槽规整排布，不会出现线束弯折半径过小导致的线芯断裂问题。板上预留的状态指示灯位置正对调试人员的常规观察视角，设备上电、运行、故障触发时的状态可以直接通过指示灯判断，不需要外接额外的检测设备就能快速排查基础故障。

在设计过程中，所有孔位的间距、元件的突出高度都经过实际卡尺测量校核，和市售常规同型号驱动板的安装尺寸完全兼容，老设备上的驱动板出现故障时，可以直接替换这款板件，不需要修改原有设备的安装孔位与接线长度，大幅降低设备维护的改造成本。板上的丝印标识全部采用耐磨的油墨印刷，长期在车间多尘、有少量油污的环境下使用，标识也不会轻易磨损脱落，后期维护时依然可以清晰辨识每个接口的定义。PCB板的边缘做了圆角处理，避免安装时锋利的板边划伤操作人员的手部，也不会割破线束的绝缘层造成短路隐患。
