14芯方形法兰安装军用圆形电连接器

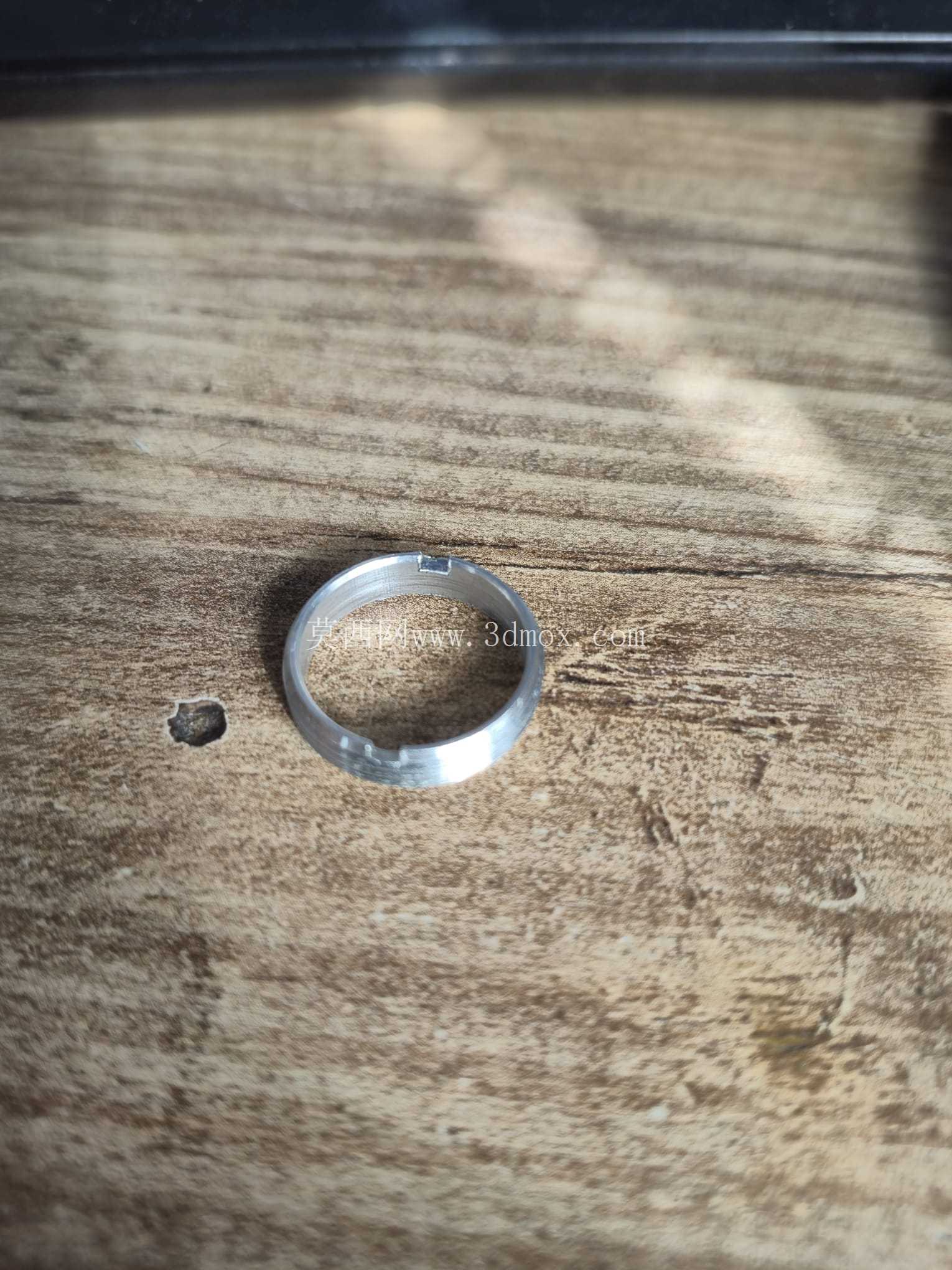

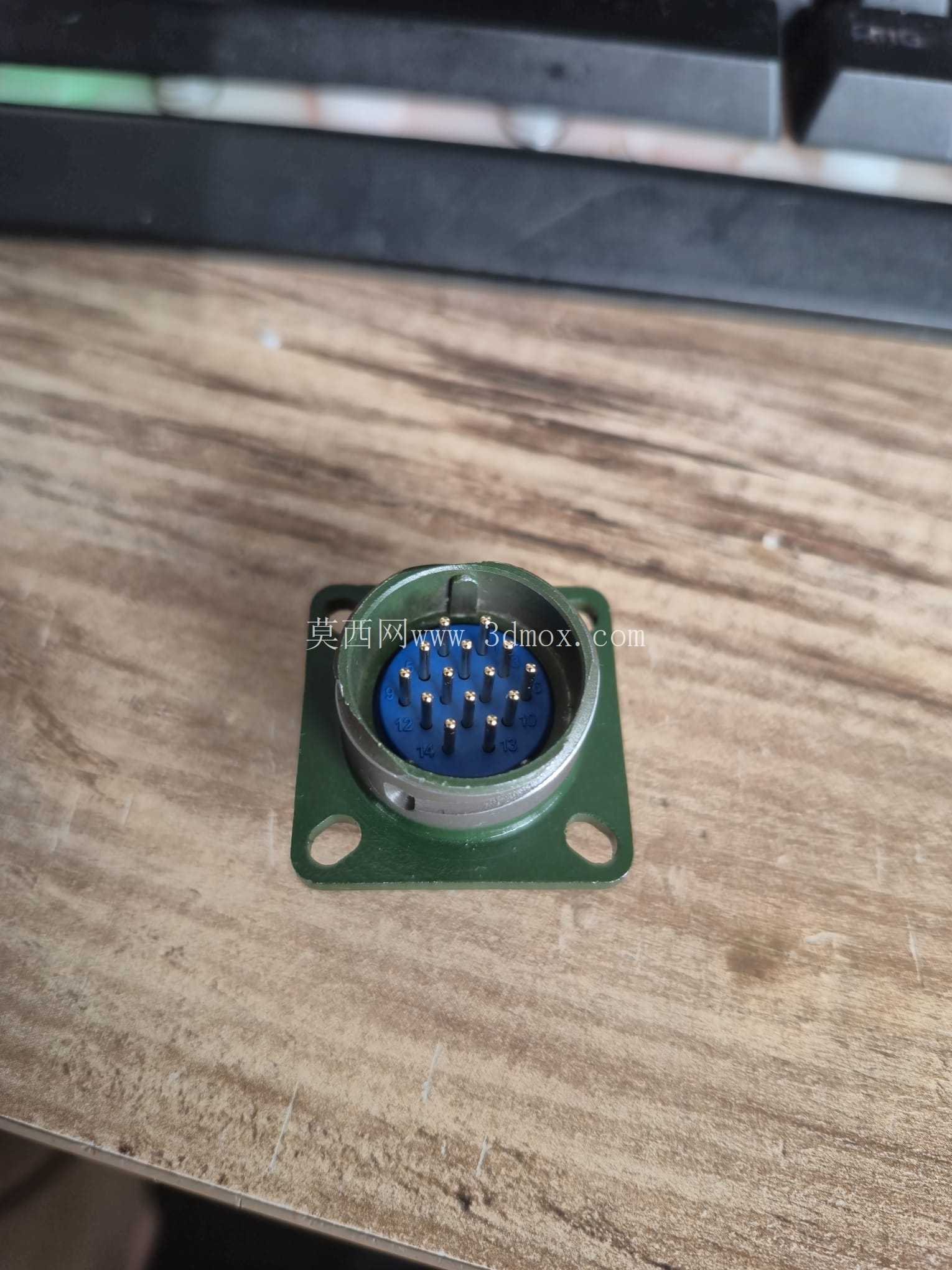

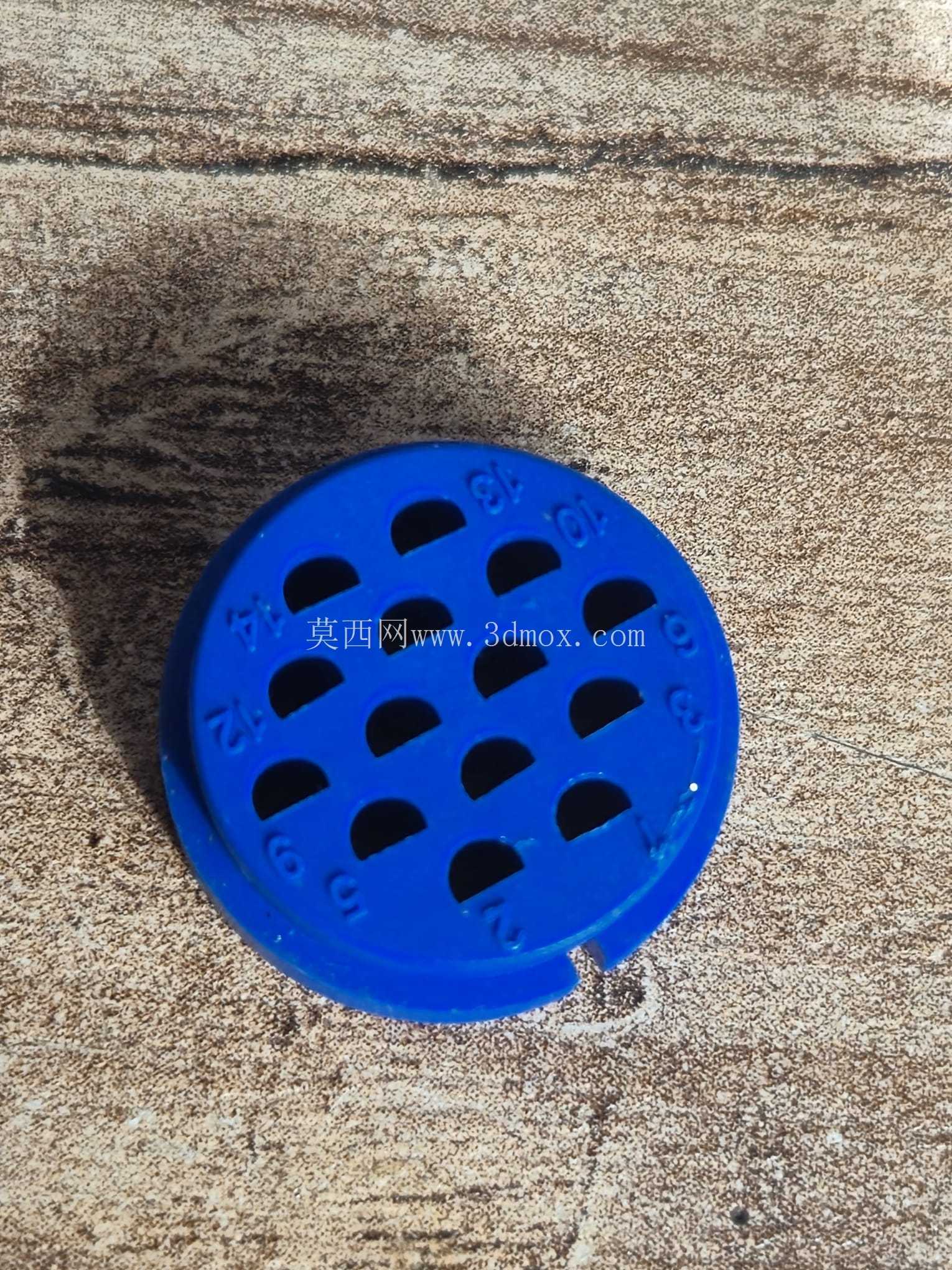

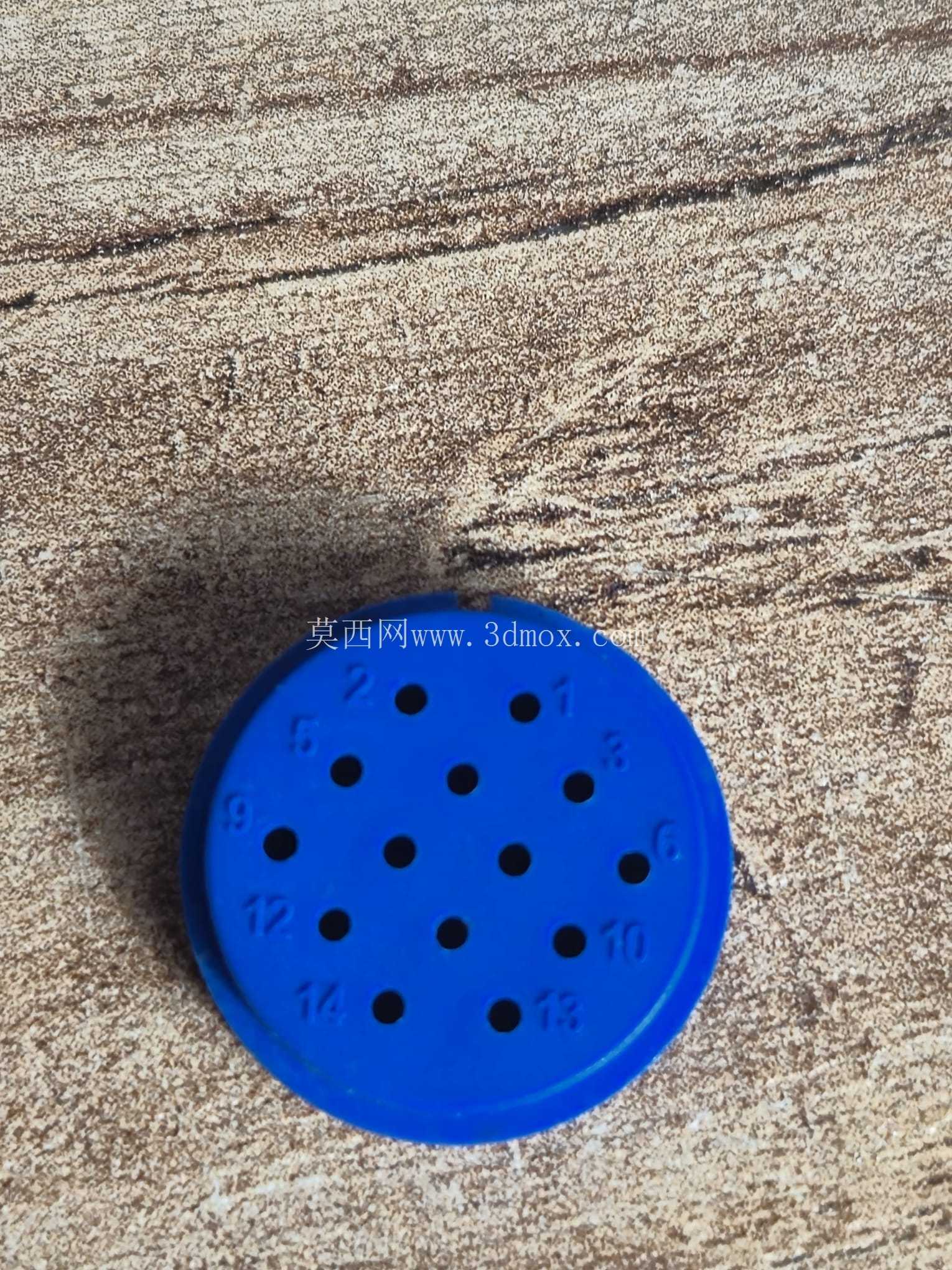

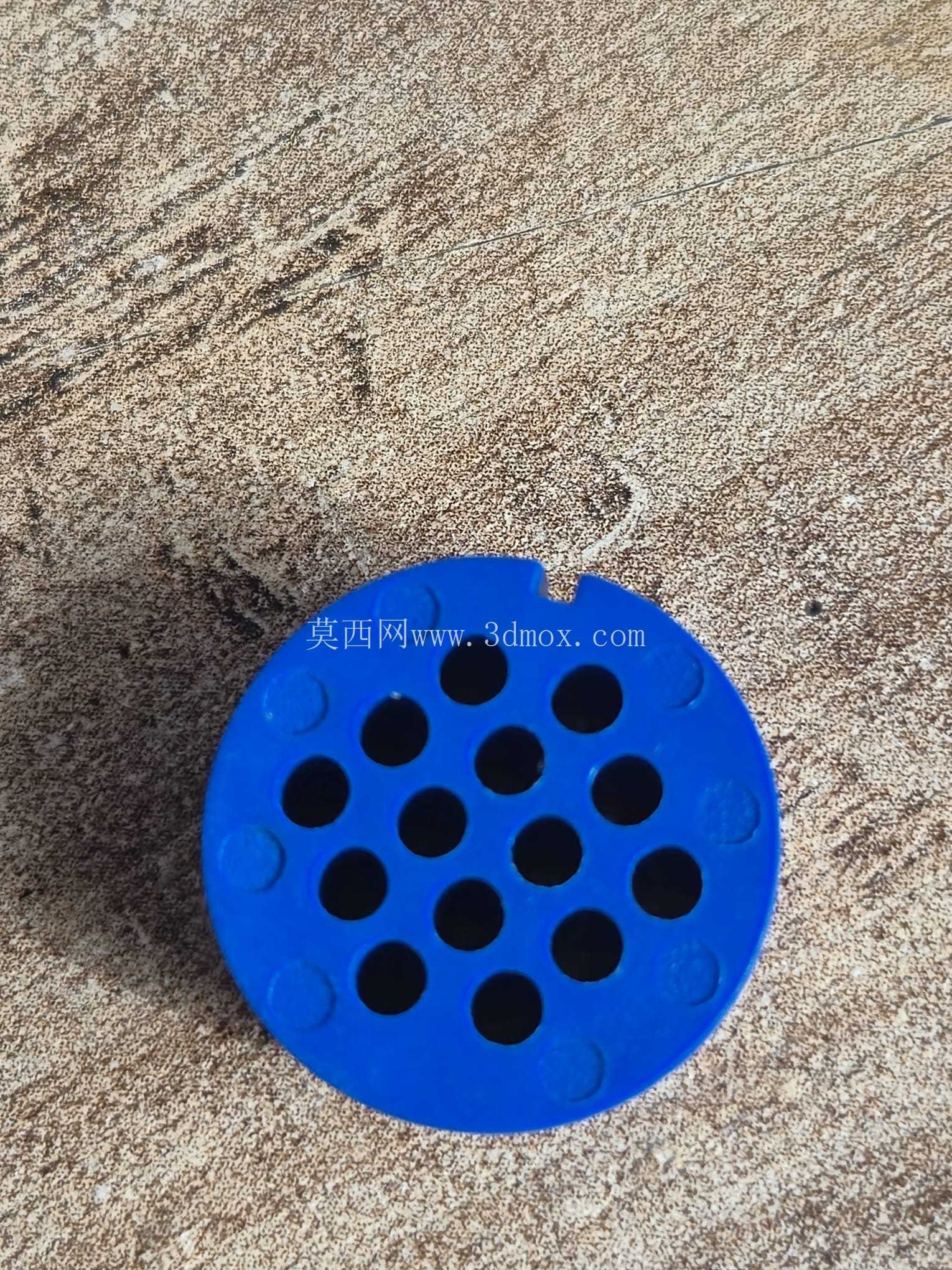

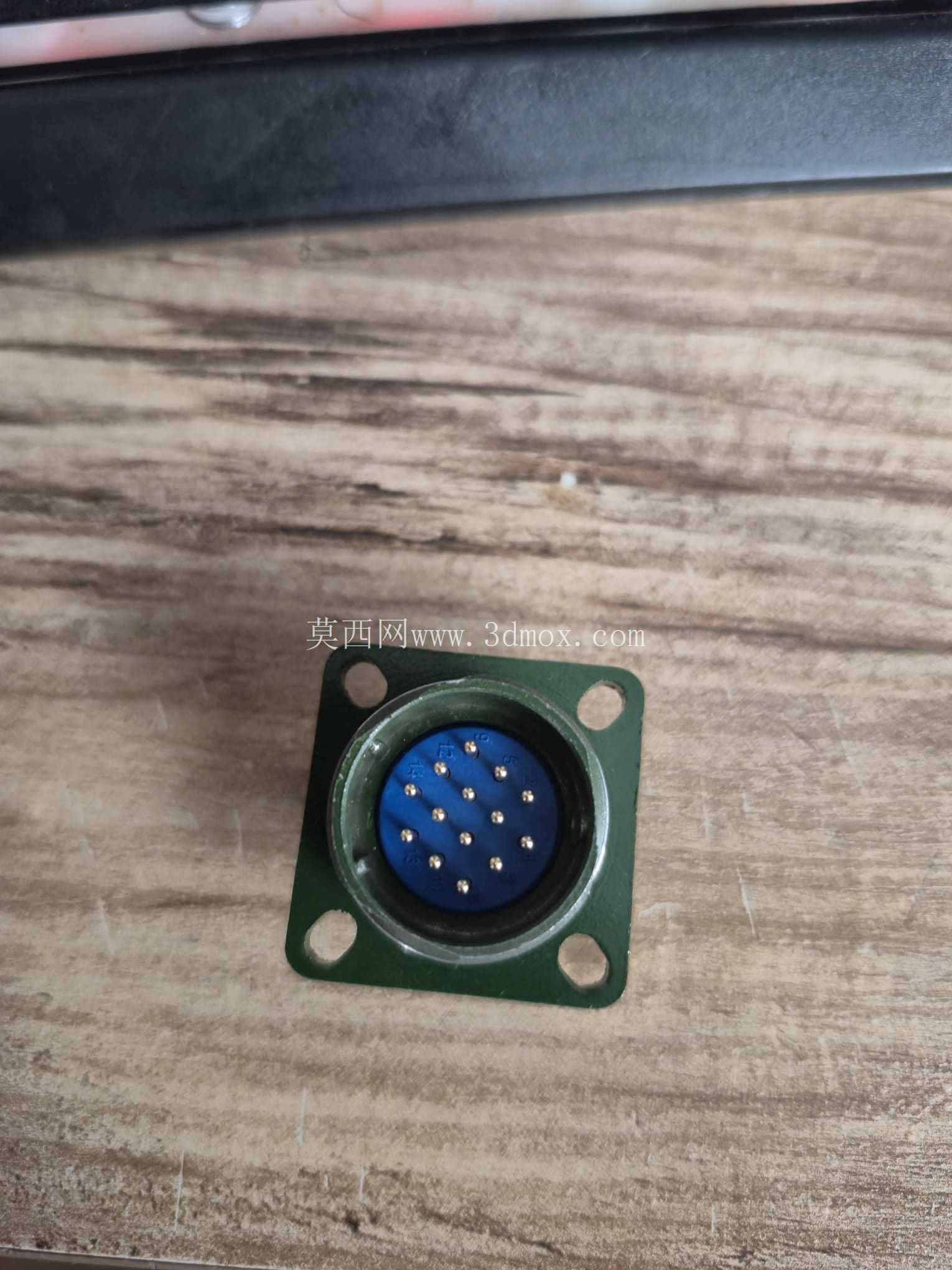

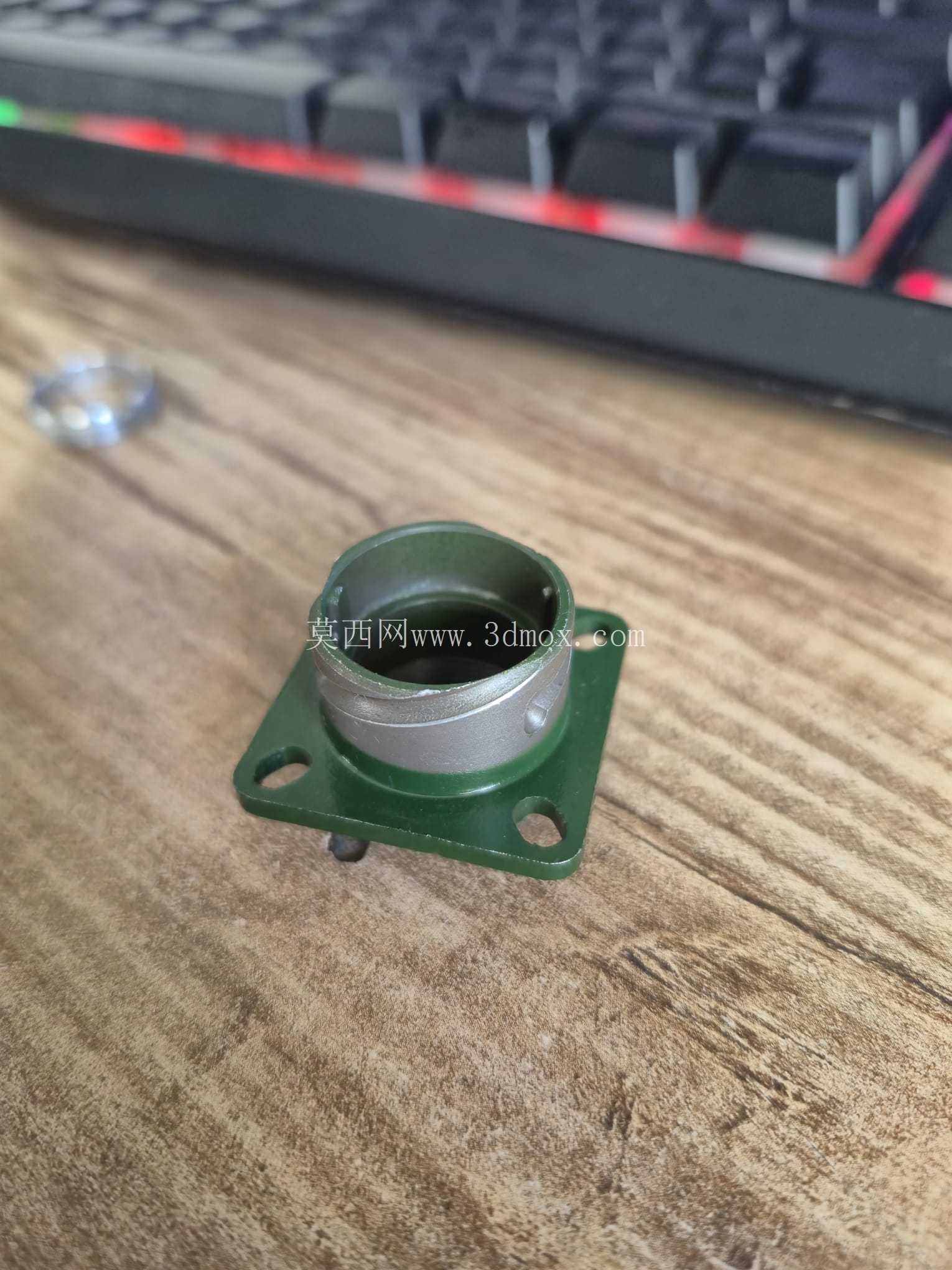

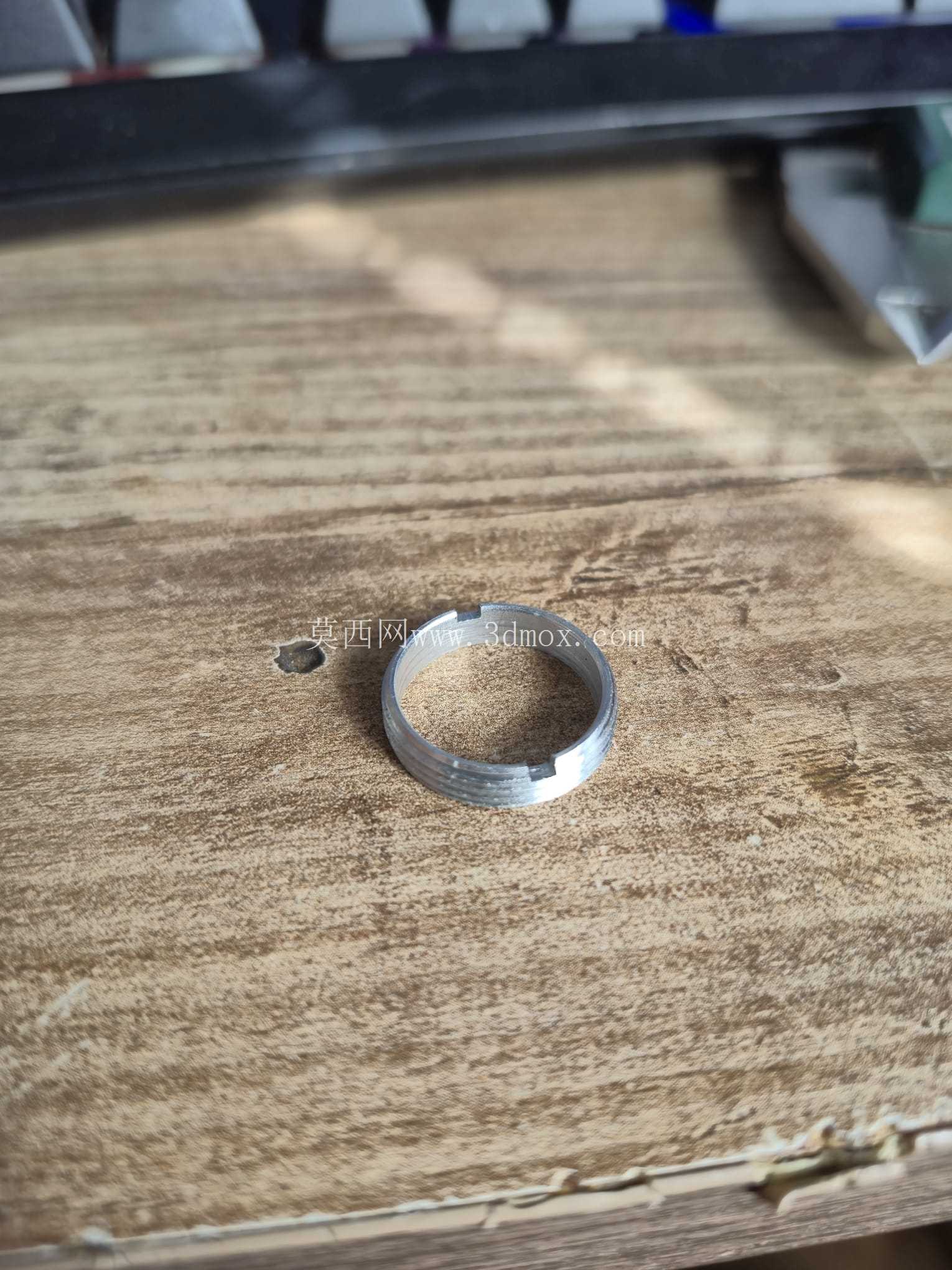

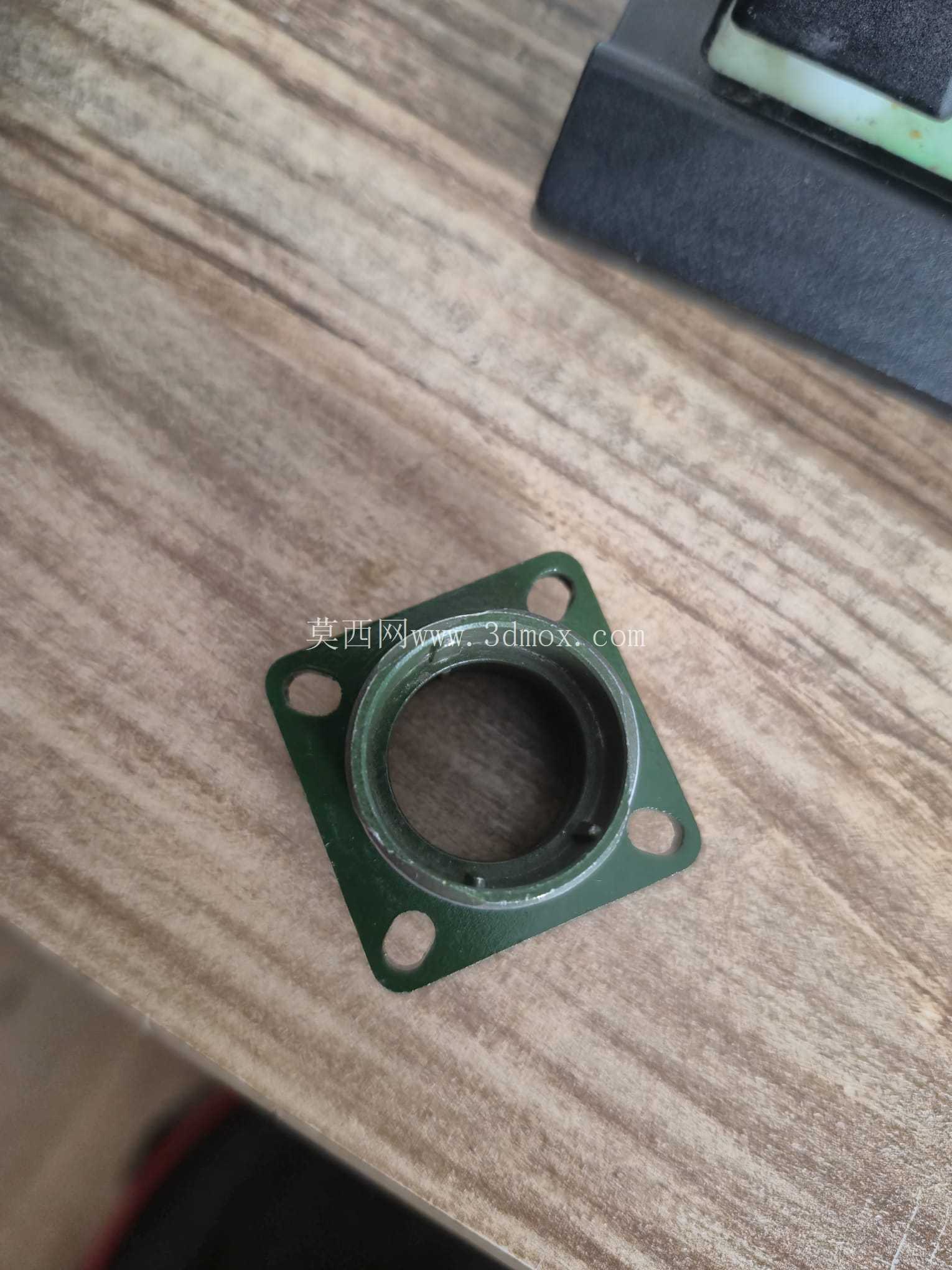

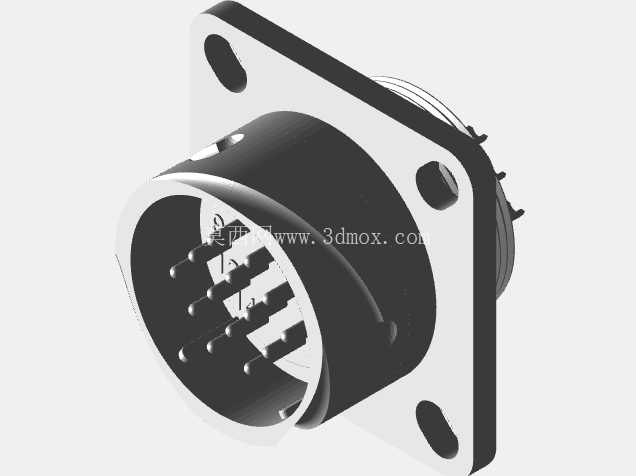

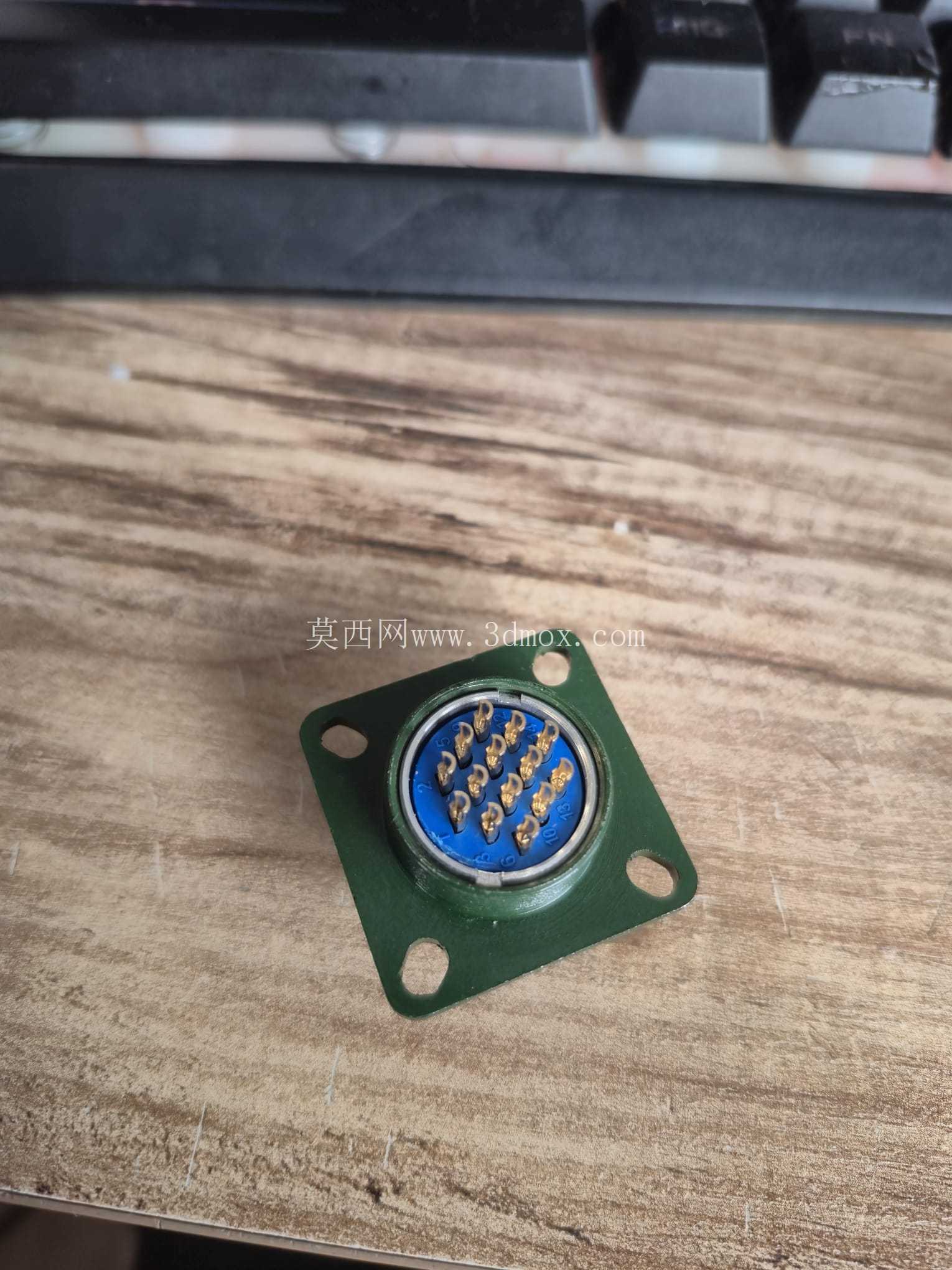

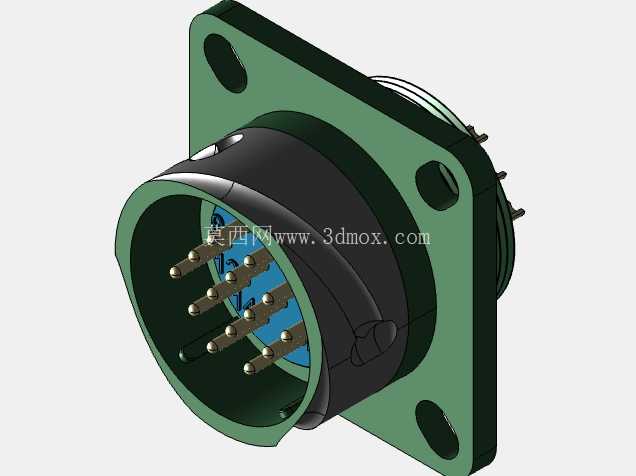

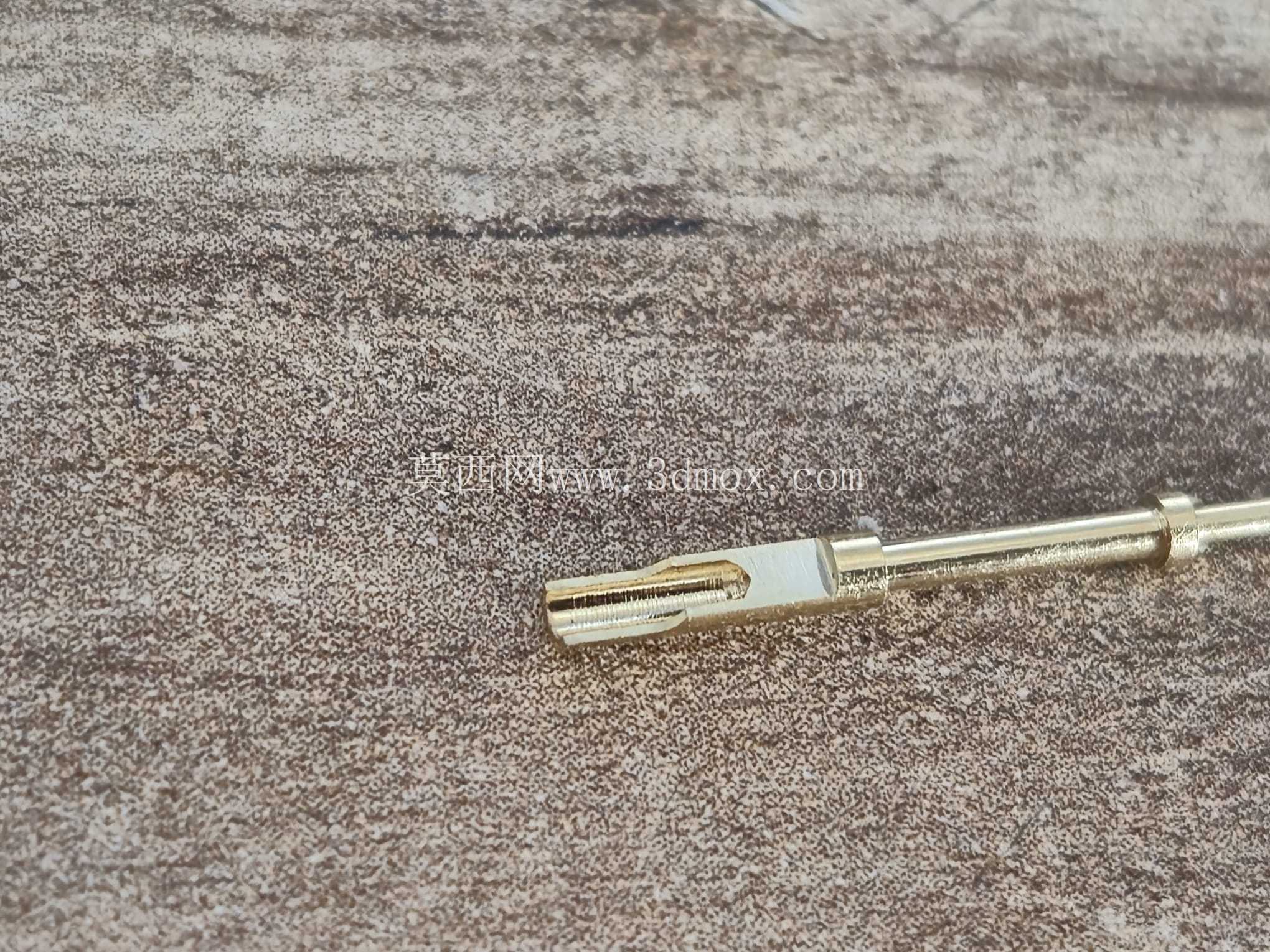

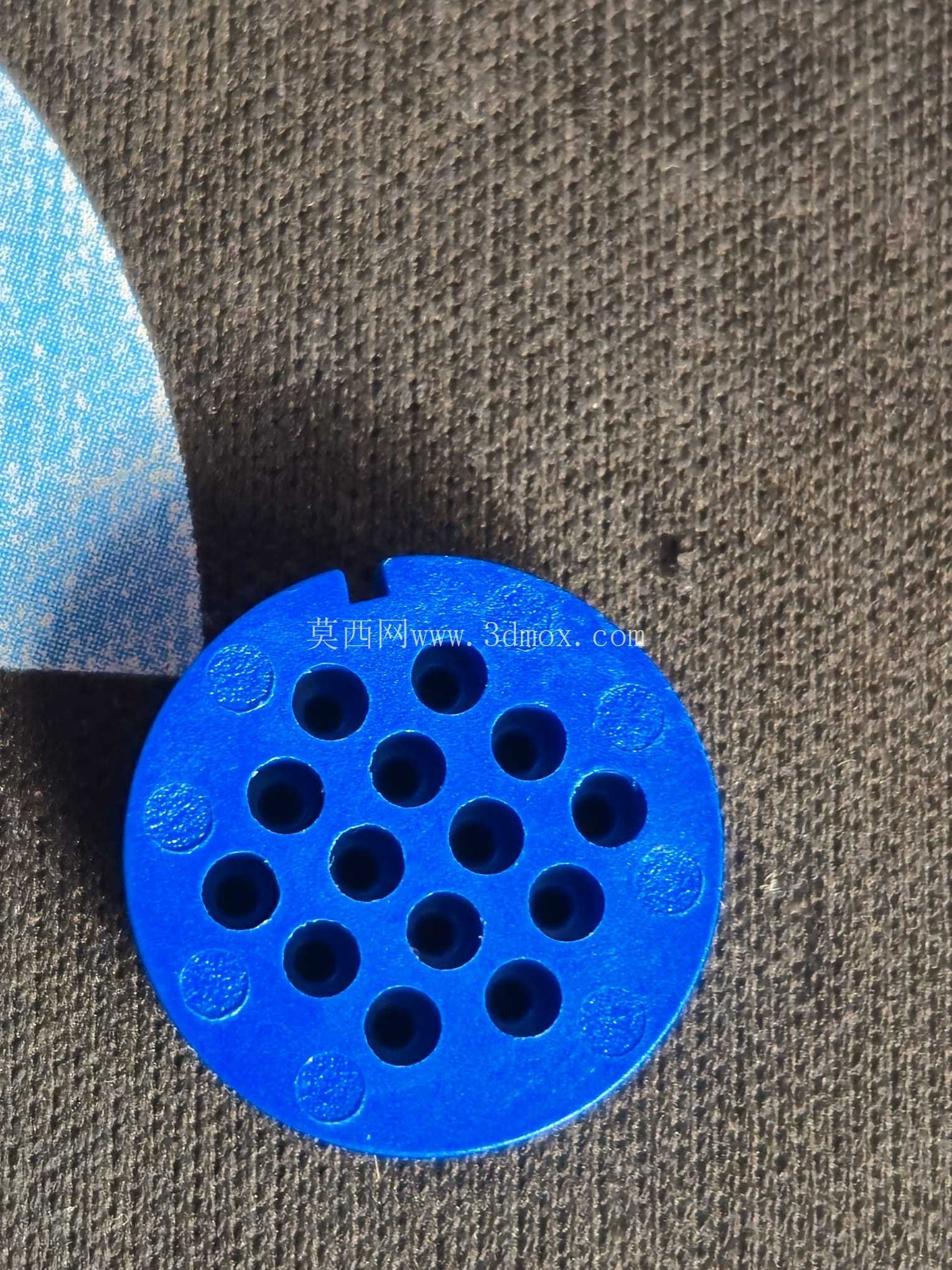

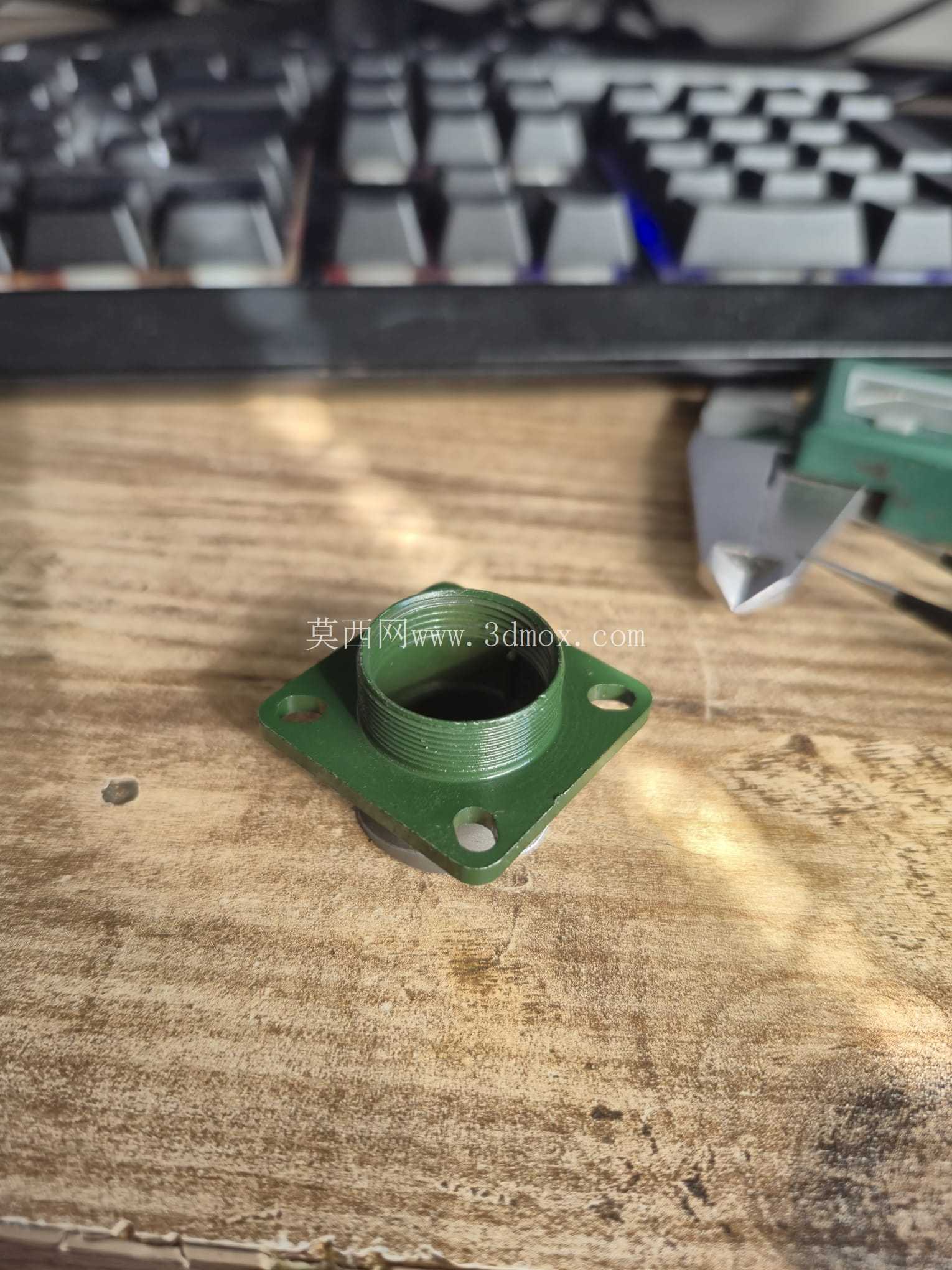

这款14芯圆形电连接器采用方形法兰盘安装结构，是多芯信号传输场景下常用的互连部件，最初面向航空、军事类装备的信号链路设计，实际民用工业设备、测试仪器、特种作业装备的信号传输场景也可适配使用。从结构设计来看，连接器采用法兰盘开孔安装方式，四个安装孔分布在方形法兰的四个角位，安装时可通过螺栓将连接器主体固定在设备面板、舱壁或者安装支架上，安装后法兰盘与安装面贴合，能提供稳定的固定支撑，避免插接使用过程中出现连接器晃动、引脚受力变形的问题。接触端采用14根插针呈圆周阵列排布的结构，插针为圆柱形镀金接触件，每根插针对应独立的信号传输通路，可同时传输多路控制信号、低压检测信号，多芯集成的结构能有效减少设备面板上的连接器开孔数量，简化设备外围布线的复杂度，缩小互连部件占用的安装空间。连接器主体外壳采用金属材质，插针安装基座为绝缘材质，能实现各插针之间的电气隔离，避免相邻通路之间出现信号串扰，金属外壳可提供基础的电磁屏蔽能力，降低外界电磁干扰对内部传输信号的影响，适配有一定电磁兼容要求的使用场景。建模过程中所有外形尺寸均通过实物卡尺测量获取，重点还原了连接器的安装边界与插接配合尺寸，其中法兰盘的外形轮廓、安装孔的孔位间距、插针端的插接配合直径、插针的伸出长度与排布位置均按照实物测量值还原，可直接用于设备面板开孔设计、安装支架的结构匹配设计，也可用于设备整机布线的干涉检查。需要注意的是，连接器尾部的螺纹结构因建模条件限制做了等效处理，实际选型使用时需核对尾部螺纹的实际规格，确认与尾部线缆防护套、线夹的匹配性；插针端的插接配合直径按照实物测量值还原，设计配对插座时需以该尺寸为基准做配合公差设计，保证插接时的插拔力处于合理区间，避免出现插接过松导致接触不良、插接过紧导致装配困难的问题。在实际工程应用中，这类多芯圆形连接器常被用于设备舱内部的模块互连、外部传感器与主控单元的信号连接、可拆卸部件之间的信号传输，法兰安装的结构相比螺纹锁紧安装的连接器，安装固定的可靠性更高，在存在一定振动的使用场景下，不易出现连接器松脱、信号中断的问题。建模时还原了连接器的外形细节，包括法兰盘的安装孔倒角、外壳的防滑滚花结构、插针根部的绝缘基座轮廓，可用于产品三维展示、装配培训课件制作、设备维修拆解示意等场景，结构设计人员在做设备互连方案选型时，也可参考该模型的安装尺寸评估安装空间是否满足要求，提前规划面板开孔位置与布线走向，减少实际样机制作时的结构干涉问题。
