Flipsky vesc无刷电调控制器结构

该模型还原的是适配大功率无刷动力系统的电子调速控制单元，这类部件广泛应用在电动滑板、山地越野滑板、小型电动冲浪板、轻型无人地面载具、航模大尺寸固定翼以及多旋翼重载无人机的动力链路中，作为动力系统的核心控制节点，承担着接收上位机控制信号、将直流电源逆变为三相可调交流电、驱动无刷电机完成转速与扭矩输出调节的核心作用，同时还承担着动力回路过流保护、温度监测、电机相位信号采集、通讯数据交互的功能。

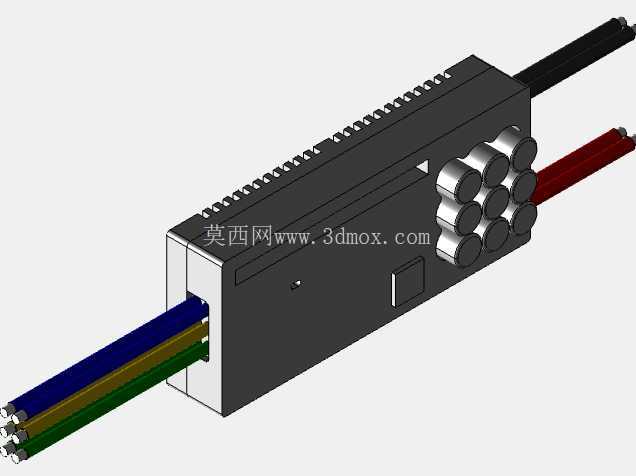

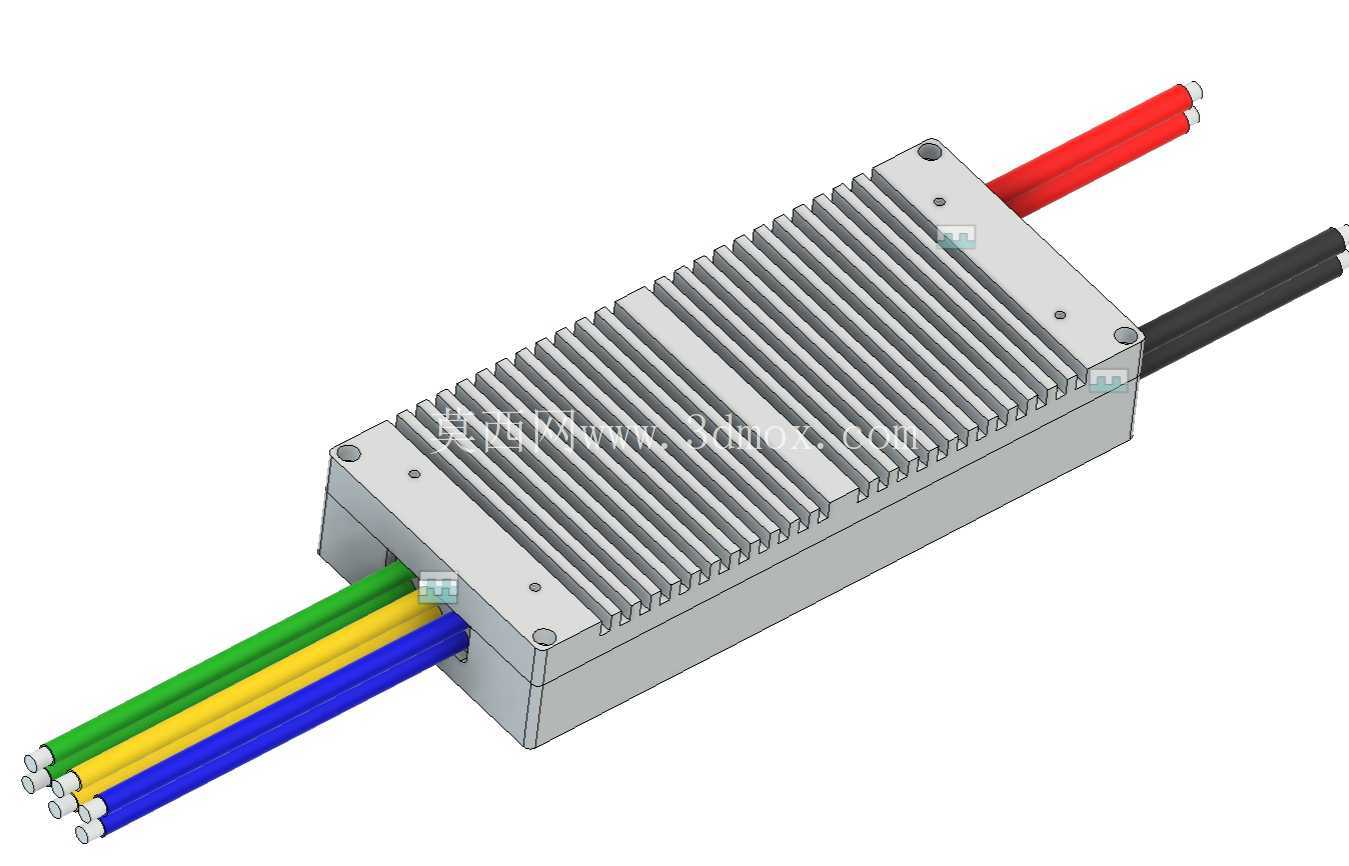

从结构设计来看，整体采用长方体一体化壳体布局，壳体侧边设置连续的散热齿结构，这一设计是针对大电流持续工作场景下的功率器件散热需求做的适配——功率MOS管在持续大电流输出时会产生较高热量，通过壳体侧边的散热齿增大与空气的接触面积，在载具行进过程中借助迎面气流完成被动散热，可省去额外的主动散热风扇，降低整体结构重量与故障点。壳体一端引出三根大线径的动力输出线，分别对应无刷电机的三相接线端，线径选型匹配100A级别的持续电流承载需求，接线端预留足够的剥线与压接空间，方便现场安装时根据不同电机的接线位置调整线束走向；另一端引出两根较粗的直流电源输入线，分别对应电源正负极，红色为正极、黑色为负极，线束走向与动力输出线呈90度垂直布局，可在安装时避免动力输入与输出线束的交叉干扰，同时减少线束弯折半径，适配紧凑的设备内部安装空间。

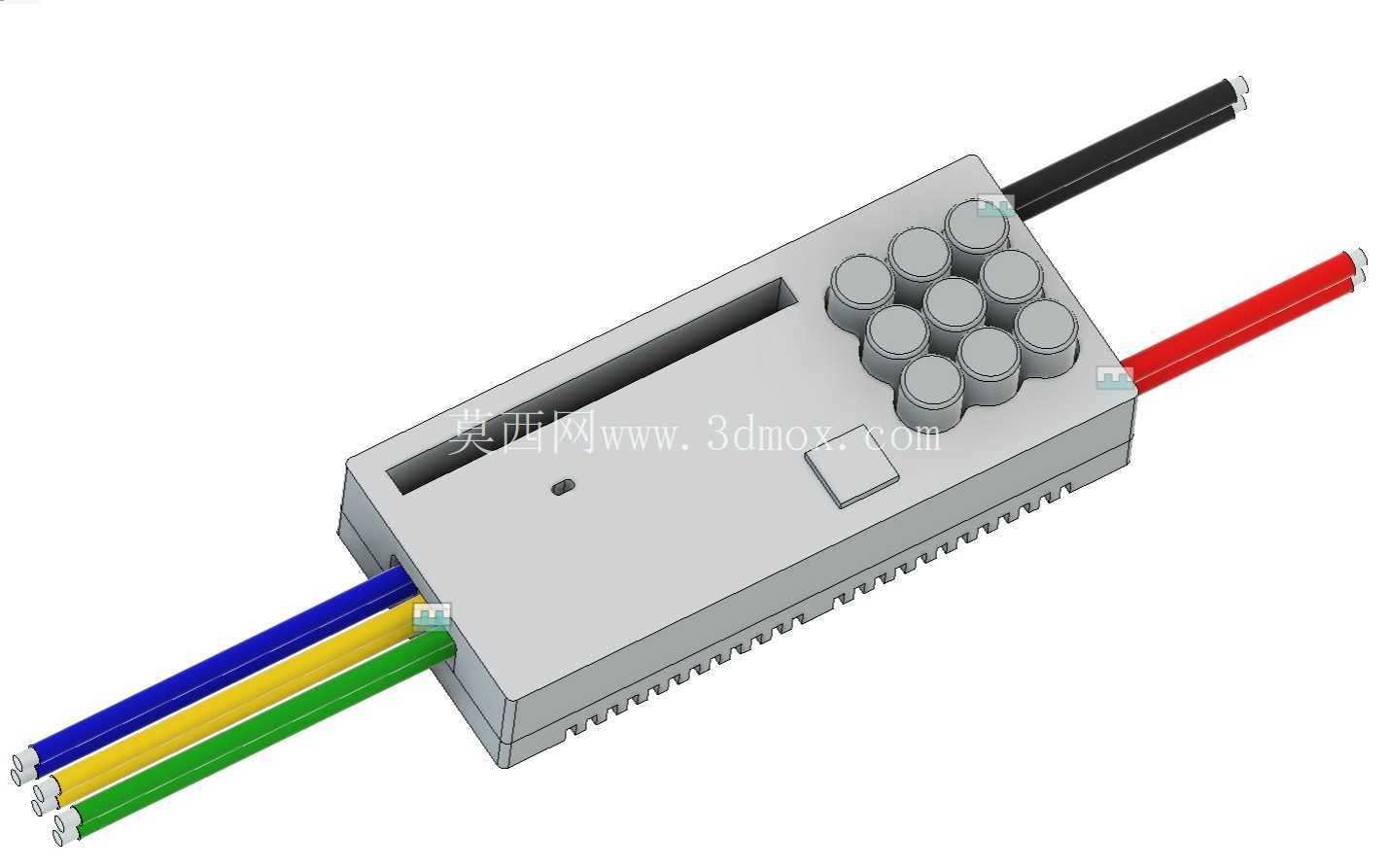

壳体顶面排布多颗圆柱形电容元件，这类电容是直流母线的滤波电容，用于吸收电机换相时产生的电压尖峰，稳定母线电压，减少电源回路的纹波干扰，电容采用凸起式排布而非内置在壳体内部，一方面可以借助外部空气流动带走电容工作时产生的热量，延长电容使用寿命，另一方面也方便后期维护时对失效电容进行更换，无需完全拆解壳体。顶面一侧预留长条形开槽，是状态指示灯与参数配置接口的安装位，可在不拆解壳体的情况下观察设备运行状态，也可通过该接口连接上位机完成电机参数匹配、油门曲线校准、刹车力度调节等参数配置工作；旁边设置的方形小按键为复位按键，可在设备出现通讯异常时快速完成复位操作。

从安装边界来看，壳体底部为平整安装面，可通过四颗螺丝固定在载具的安装基板上，安装孔位的间距适配主流电动滑板、小型动力载具的标准安装孔距，整体外形的长宽高比例控制合理，不会占用过多的载具内部空间，壳体边缘做了圆角过渡处理，避免安装时划伤操作人员或损坏周边线束。设计时充分考虑了户外使用场景的防护需求，壳体上下盖之间采用止口配合结构，可在接缝处加装密封胶条，实现基础的防尘防泼溅能力，适配户外复杂使用环境下的工况需求，避免路面溅水、灰尘进入壳体内部造成电路短路。

在实际选型适配时，该结构的安装尺寸可直接匹配多数10-12S锂电供电的动力系统，三相输出线的长度可根据安装位置灵活调整，电源输入端可直接对接锂电池组的主供电回路，信号接收端可兼容常规的PWM控制信号、PPM信号以及CAN总线通讯协议，适配不同类型的遥控接收机与上位机控制器。结构建模时还原了所有外部接口的位置与尺寸、散热齿的齿距与齿高、电容的排布间距、按键与开槽的位置精度，可直接用于载具的整体装配干涉检查，也可作为安装支架设计、线束走向规划的参考依据，避免在实际装配时出现结构干涉、线束长度不足、安装孔位不匹配的问题。
