带加强筋的卧式安装支撑座结构设计

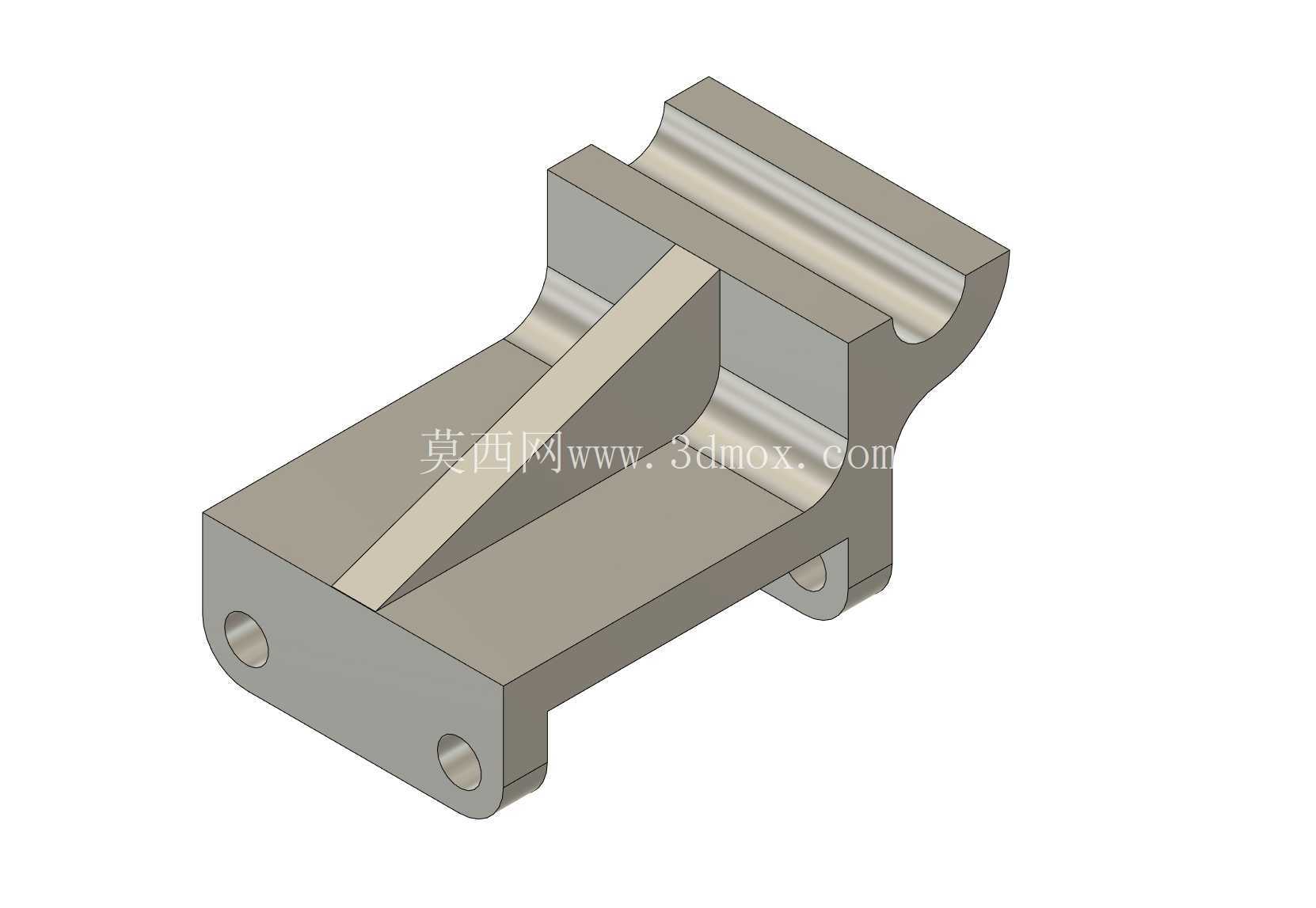

　　这类带斜向加强筋的卧式支撑座，多应用在中小型自动化生产线的工位接驳、轻型执行组件的承载固定场景中，比如流水线侧边的检测探头安装支架、小型气动推料机构的基座承托，也可作为小型输送线侧边的导向辊支撑构件使用，日常工况下承受垂直方向的静载荷与小幅水平方向的交变冲击，不需要承担大吨位的重载负荷，但对安装后的形位公差保持能力有一定要求。从结构设计逻辑来看，主体采用L型卧式布局，底部为平直安装基面，开设两个同轴的沉头安装孔，孔位间距按照常规轻型型材的安装孔距标准设定，安装时可直接通过内六角螺栓固定在铝型材台面或者钢板焊接的机架面上，沉孔设计能够保证螺栓头完全埋入座体内部，不会突出基面干涉上方搭载的组件安装。

　　竖直支撑臂与底部安装面之间设置了整根斜向加强筋，筋板厚度与侧壁厚度保持一致，避免注塑或者压铸成型时出现厚薄不均导致的缩痕、内应力集中问题，同时斜筋的走向完全顺着载荷传递路径，将竖直臂承受的侧向力直接传导至底部安装面的中心区域，减少竖直臂根部的弯矩集中，避免长期受载后出现根部断裂或者塑性变形。上部的支撑端设计为半圆弧开口结构，圆弧面的粗糙度要求控制在Ra1.6以内，用来适配圆柱状的导向轴、辊筒轴端或者气动元件的缸体定位，开口两侧的凸台开设了横向销孔，安装时可穿入定位销或者锁紧螺栓，抱紧放入圆弧槽内的圆柱构件，防止工作过程中出现轴向窜动或者转动偏移。

　　座体的所有棱边都做了R1-R2的圆角过渡处理，一方面是去除加工毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的抗疲劳强度，尤其是在承受小幅振动的工况下，圆角过渡能够有效避免裂纹从棱边位置萌生。从安装边界来看，底部安装面的平面度公差要求控制在0.05mm以内，保证安装后与机架面完全贴合，不会出现翘曲导致的受力不均；上部圆弧槽的中心轴线与底部安装面的平行度公差设定为0.03mm/100mm，保证搭载的轴类零件安装后不会出现偏斜，避免后续传动过程中出现卡滞、磨损加剧的问题。

　　整体结构没有多余的冗余设计，所有壁厚保持均匀，既适合压铸工艺批量生产，也可通过整块铝料铣削加工制作小批量试制件，材料选择上如果是普通工况下使用可选用ADC12压铸铝合金，重量轻且成本可控，如果是在有一定腐蚀或者更高强度要求的场景下，可选用6061-T6铝合金铣削加工，表面做阳极氧化处理提升耐磨与抗腐蚀性能。在实际装配过程中，这类支撑座不需要复杂的调整工序，只要将底部安装孔与机架预设孔位对齐锁紧，再将需要搭载的构件放入上部圆弧槽，穿入锁紧件固定即可，后期维护时也可直接拆卸更换，不需要对周边其他构件做大规模拆解，能够有效降低设备的运维成本。
