巴西标五孔位带三插电源线插排结构

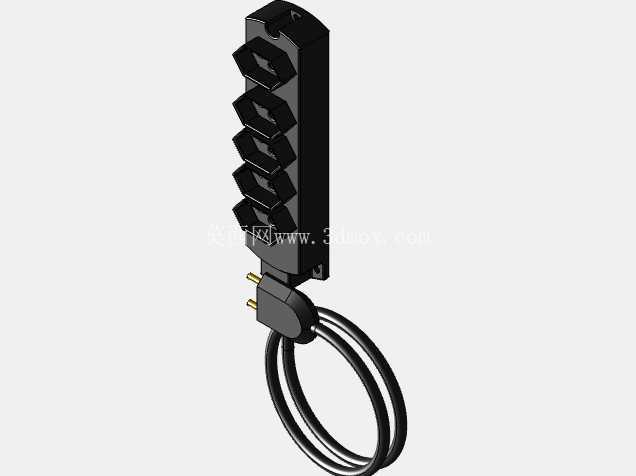

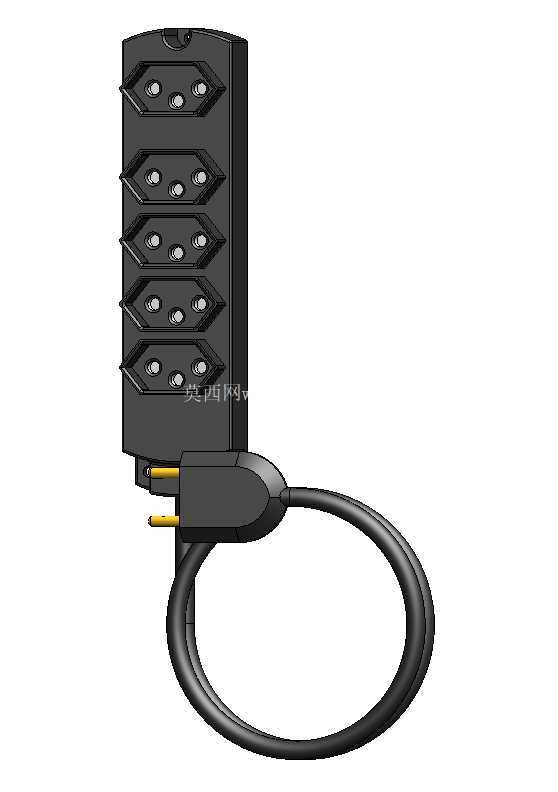

日常做办公工位配电、小型工作站集成电气布线的时候，经常会遇到工位墙面插座数量不足、设备接电点位分散的问题，这款适配巴西NBR14136标准的五输出位插排，就是针对这类场景做的结构设计。先从实际使用的边界条件说起，这类插排通常会布置在办公桌走线槽内、工作台侧方挂装位，或是临时移动作业的设备旁，所以整体外形做了窄长的立式排布，五个插座沿插排本体长度方向等距排列，相邻插孔的间距留足了大尺寸电源插头的插拔空间，不会出现插了一个适配器就挡住相邻插孔的情况，这一点在前期做结构排布的时候就做了干涉校验，每个插孔位的中心距按照常规电源插头的最大外轮廓尺寸做了冗余设计，保证五个插孔可以同时满插使用。

插排本体的外壳采用上下扣合的结构，边缘做了圆角过渡，既避免安装布线时刮伤线缆绝缘层，也能减少日常使用中磕碰造成的外壳开裂，进线端做了线缆防弯折的应力释放结构，也就是电源线和插排本体连接的那个锥形护套，这个位置是插排使用中最容易出现线缆断芯的部位，设计时特意加长了护套的长度，做了渐变的刚度过渡，线缆反复弯折的时候，应力会分散在护套的整个长度段上，不会集中在出线口的位置，能大幅提升线缆的使用寿命。配套的三插插头完全符合巴西标准的插销尺寸、间距要求，插销的根部做了绝缘段设计，插头插入插座后，不会有带电的金属部分外露，避免误触的风险。

从功能特性来看，五个输出位全部采用统一的巴西标准三孔插座结构，既可以适配两极插头，也能兼容带接地的三极插头，满足不同类型电气设备的接电需求，不管是办公场景下的电脑、显示器、打印机供电，还是小型工作坊里的手持电动工具、检测仪器接电，都能匹配。插排的底部预留了挂装孔位，既可以平放在桌面、地面使用，也可以通过螺丝挂装在墙面、工作台支架、设备机架侧面，安装方式灵活，适配不同的布线场景。电源线的长度按照常规工位的布线距离做了适配，线缆采用多股铜芯的软线结构，外部绝缘层选用耐磨、耐弯折的材质，日常拖动、弯折都不容易出现绝缘层破损的问题。

做这个结构的三维建模时，首先是按照NBR14136标准里的插座、插头尺寸参数做了基准特征，先确定每个插孔的位置、插套的安装空间，再排布内部的导电连接铜带，铜带采用一体化冲压的结构，减少内部的焊接点，降低接触电阻和连接失效的风险，内部的筋位结构同时兼顾了铜带的固定和外壳的强度加强，不需要额外增加太多壁厚就能让外壳的抗挤压能力满足使用要求。插排本体的宽度控制在常规走线槽的容纳尺寸范围内，厚度也做了优化，平放在桌面时不会占用太多的竖向空间，挂装时突出墙面的尺寸也很小，不会影响周边的设备布置。进线口的位置做了密封结构的预留，如果后续需要做防尘、防泼溅的衍生版本，只需要更换对应的进线护套和插座保护门结构就能快速适配，不需要改动整体的主体结构，给后续的产品迭代留足了设计余量。

在实际的设备集成场景里，这类插排经常会被集成到小型电气柜、移动工作站的内部作为配电转接部件，所以建模时也考虑了内部安装的适配性，插排本体的背部做了平整的安装面，可以通过扎带、卡扣或者双面胶固定在机柜内部的安装梁上，不会因为设备移动产生晃动。每个插孔位的前方都预留了保护门的安装槽，默认结构可以根据使用场景选择是否加装保护门，防止异物插入插孔造成触电风险，尤其是在有人员频繁走动、可能有金属碎屑掉落的车间场景，保护门结构能大幅提升使用安全性。整体结构没有多余的复杂曲面，外壳的拔模角度按照常规注塑工艺的要求做了设置，不需要特殊的抽芯结构就能开模生产，能有效降低生产制造的成本，适合批量加工生产。
