安全通道脚印定位涂漆工装结构

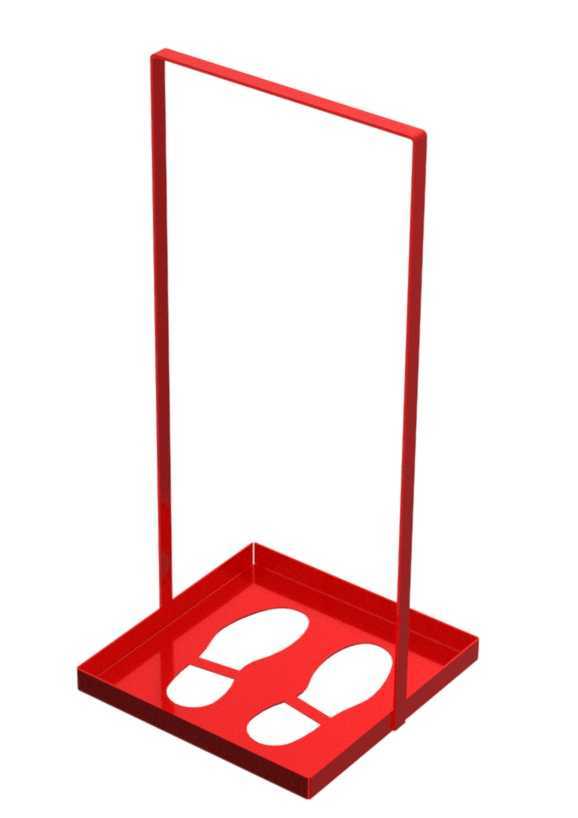

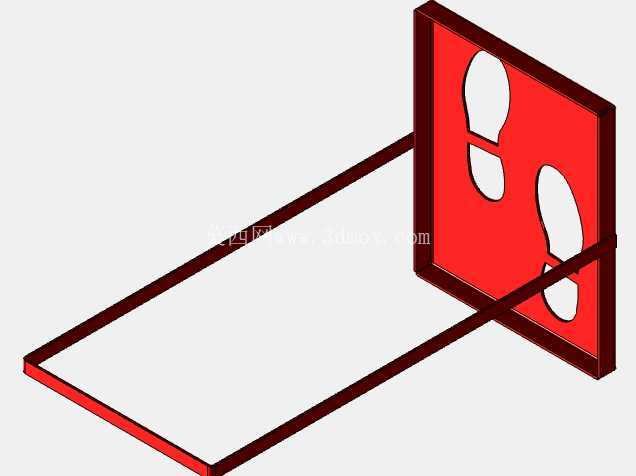

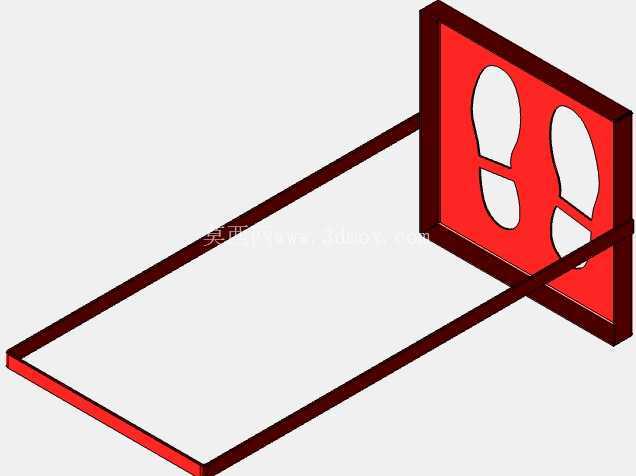

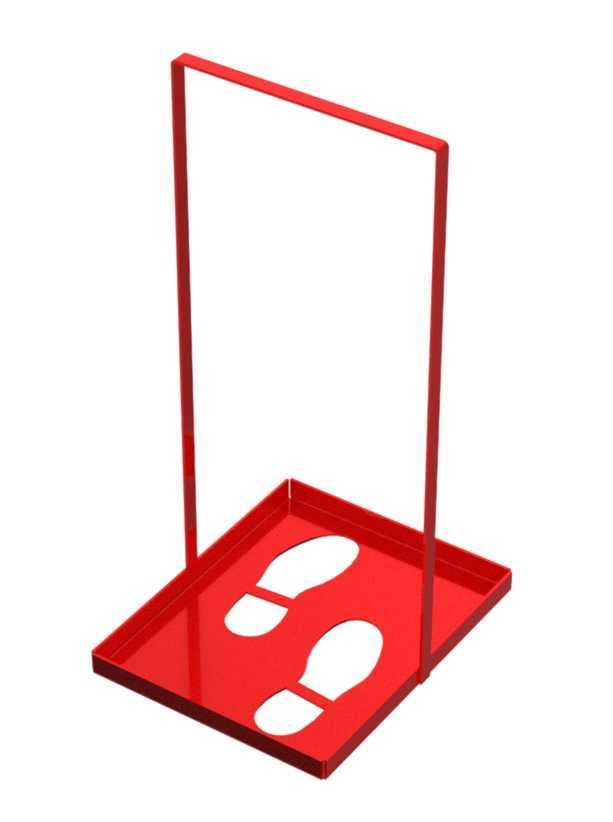

　　在车间、仓储库区、实验室等需要划定人行安全通道的作业场景中，地面人行标识的规整度直接影响现场目视化管理水平，传统人工粘贴美纹纸后刷漆的作业方式，不仅效率低下，还容易出现脚印错位、间距不均、边缘毛边的问题，这套涂漆定位工装就是为解决这类现场施工痛点设计的专用辅具。从结构上看，整套装置包含手持操作架与定位托盘两部分，托盘上预制了标准成人脚印的镂空型腔，操作架采用立式杆件连接托盘，作业人员无需弯腰蹲伏，握持操作架上端即可完成托盘的摆放定位，大幅降低长时间地面施工作业的腰部负荷。

　　脚印型腔的尺寸参考常规劳保鞋的外轮廓设计，长度适配多数作业人员的鞋码范围，型腔边缘做了15度的外翻折边，既可以避免刷漆时漆液渗漏到型腔外侧造成毛边，也能在托盘接触地面时形成一定的密封压力，即便地面存在轻微的不平整，也能保证漆边的整齐度。托盘底部设置了一圈厚度2mm的橡胶防滑垫，摆放到位后不会因为刷漆时的毛刷剐蹭出现移位，相邻脚印的定位可以配合地面预先弹出的通道基准线完成，托盘上预留的对齐刻线能和基准线快速重合，保证整段通道的脚印都处于同一直线上，脚印之间的标准间距参考成年人正常行走的步幅设定，既不会因为间距过小造成标识冗余，也不会因为间距过大失去引导作用。

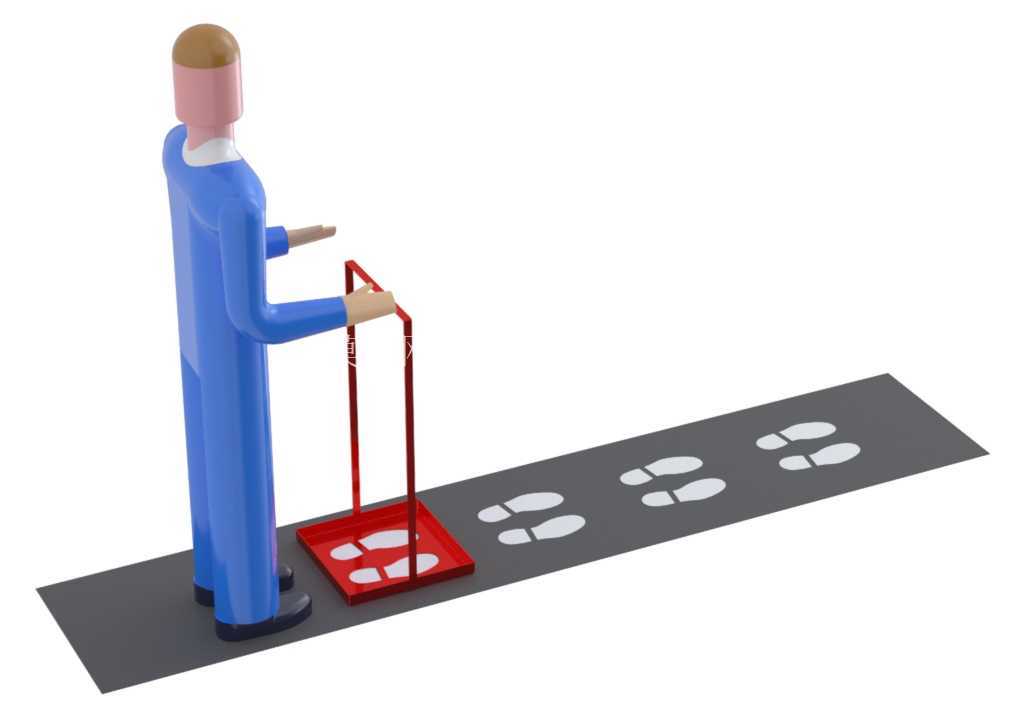

　　操作架的高度设计适配多数成年作业人员的直立操作高度，杆件采用空心方管制作，整体重量控制在合理范围，单手握持即可完成移位操作，杆件和托盘的连接位置设置了快拆结构，当需要对不同尺寸的脚印型腔进行更换时，无需额外工具即可完成托盘的拆装，适配不同场景的标识需求，比如在儿童活动区域可以更换小尺寸脚印型腔，在重载作业通道可以更换加宽的脚印型腔。实际作业时，作业人员沿基准线依次摆放托盘，在镂空位置涂刷对应颜色的地坪漆，待漆液表干前提起工装移至下一个定位点即可，单次涂刷的脚印边缘整齐，无需后续修边处理，作业效率相比传统贴美纹纸的方式提升三倍以上，同时能保证整段通道的脚印间距、朝向完全统一，避免人工操作带来的尺寸误差。

　　工装的所有棱角位置都做了圆弧倒钝处理，搬运和使用过程中不会划伤作业人员，接触地面的橡胶垫采用耐溶剂橡胶材质，长期接触地坪漆也不会出现腐蚀发硬的问题，使用寿命能满足多次重复施工作业的需求。托盘的镂空型腔和外框之间设置了多道加强筋，即便操作人员不小心踩踏到托盘上，也不会出现型腔变形的问题，保证长期使用后脚印轮廓的精度。在通道转弯位置，还可以配合配套的角度调整块，改变脚印的朝向，适配通道的走向变化，不需要额外制作异形工装就能完成转弯段的标识涂刷，进一步提升了工装的场景适配性。这套工装不仅适用于工厂安全通道的施划，也可以在物流仓库的人行巡检通道、办公区域的消防逃生通道、校园的安全引导路径等场景使用，相比预制的不干胶脚印贴纸，涂刷成型的标识和地面结合力更强，不会因为叉车碾压、人员频繁踩踏出现起翘脱落的问题，后期维护成本更低。
