两吨级袋装物料喂入大袋吊具框架结构

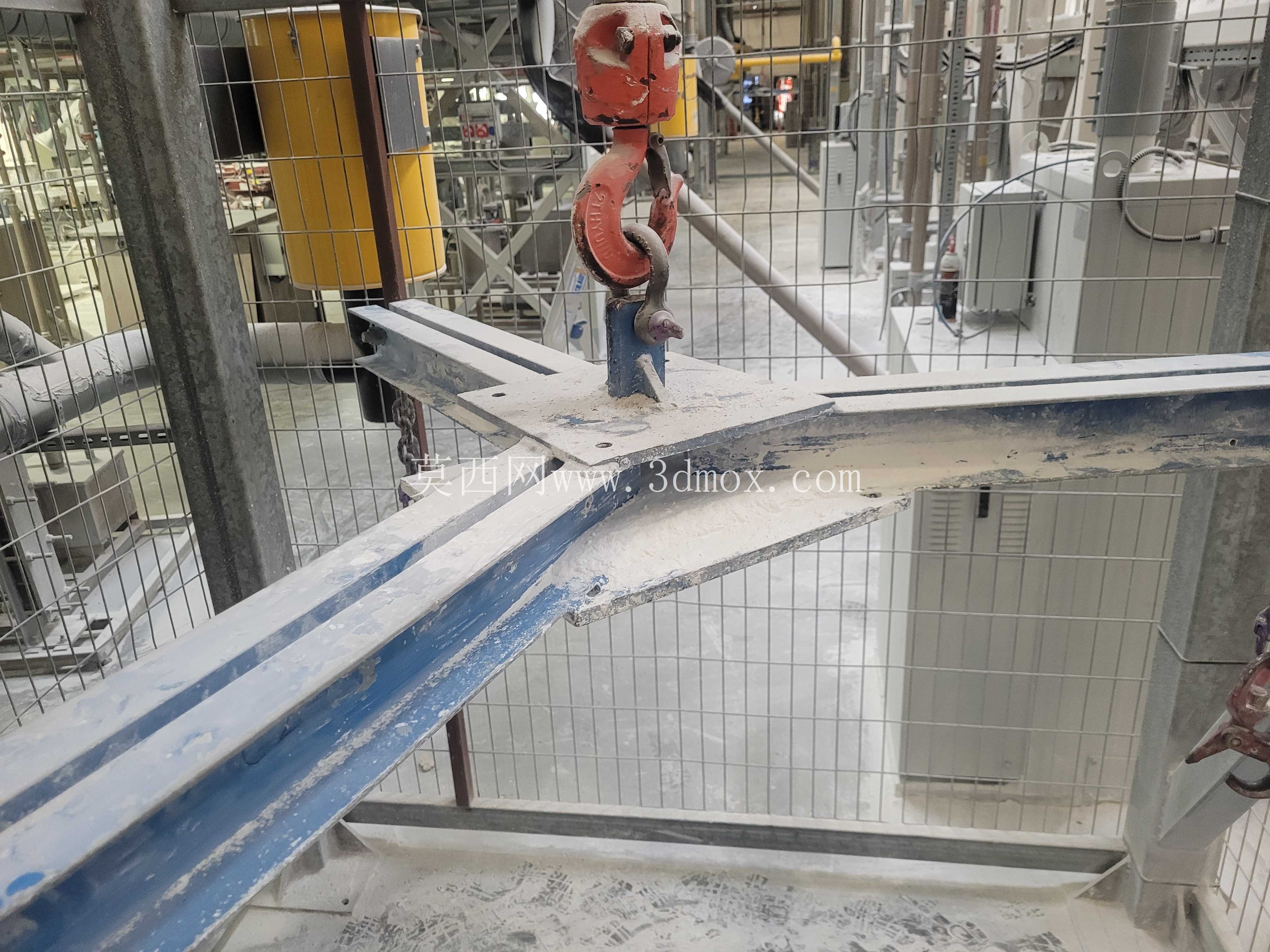

在散料包装、仓储转运的生产场景中，小袋物料拆包入大袋的工序长期存在人工作业强度大、吊装对位不准、物料撒漏的问题，这套两吨额定载荷的喂入框架，正是针对该工序痛点设计的专用起重配套工装。从现场安装状态来看，框架直接与环链电动葫芦的吊钩组连接，整体采用型钢焊接的十字交叉梁结构，三个向外延伸的支臂末端设置有挂接点位，作业时可将小袋物料的吊带均匀挂接在三个支臂的挂点上，起升过程中框架保持水平姿态，让袋口精准对准下方大袋的进料口，无需人工反复拉扯对位，大幅降低拆包喂料过程中的人工辅助强度。

设计阶段优先考虑了载荷分布的均匀性，十字交叉的主梁采用变截面焊接结构，靠近吊钩连接座的位置腹板做了加厚处理，对应2吨额定起重量下的弯矩分布做了应力校核，避免长期起升作业出现主梁下挠变形。三个支臂的长度经过现场工位尺寸匹配，支臂末端挂点的分布圆直径适配常见的25kg、50kg袋装物料的吊带展开尺寸，挂点处做了圆弧过渡处理，防止起升过程中吊带被尖锐边角切割断裂，同时挂点采用下凹式结构，避免吊带在起升晃动过程中从支臂滑脱。

从安装边界来看，框架顶部的吊钩连接座采用标准吊钩适配尺寸，可直接匹配市面常见的1-3吨级环链葫芦、钢丝绳电动葫芦的吊钩，无需额外加工转换接头；框架整体起升后的最低作业高度适配常规大袋进料口距地面1.2-1.8米的工位布局，支臂外伸长度控制在1.2米以内，在围栏防护的作业工位内起升、回转时不会与周边防护网、设备柜体发生干涉。框架表面做了耐磨防锈处理，对应车间内粉尘多、偶尔有物料洒落附着的使用环境，日常清理仅需吹扫即可，焊缝处做了打磨处理避免积料。

实际作业过程中，该框架可配合单轨吊、桥式起重机完成工位范围内的物料转移，挂接好小袋后起升至大袋进料口上方，人工解开小袋袋口封绳即可完成物料喂入，全程无需人工托举重物，单工位喂料效率较纯人工作业提升60%以上，同时避免了人工对位过程中物料撒漏到袋外造成的原料浪费。结构设计上没有多余的复杂传动部件，整体为纯焊接钢结构件，日常维护仅需定期检查挂点磨损情况、焊缝是否出现开裂即可，维护成本极低，适配粮油加工、建材粉料、化工颗粒等多个行业的小袋转大袋拆包工位使用。针对不同规格的袋装物料，还可通过调整支臂挂点的位置来适配不同吊带长度的料袋，无需整体更换框架，具备一定的工位适配柔性。
