带远程控制功能的自动设备冷却系统

这套冷却系统的三维建模，是针对连续运转的工业自动化产线设备做的配套换热方案，核心解决的是车间内多台发热设备在无人值守场景下的恒温冷却需求，常见应用场景覆盖精密机加工产线主轴冷却、注塑机液压油温控、焊接设备焊头降温、反应釜夹套温控这类需要稳定冷源供给的工位，相比传统开式冷却塔加外置管路的零散配置，这套集成式装置把换热核心、动力单元、控制模块、阀组管路全部整合在同一底架上，现场安装只需要对接设备进出水口和供电接口就能投用，省去了现场管路预制、阀组选配的大量现场施工工作量。

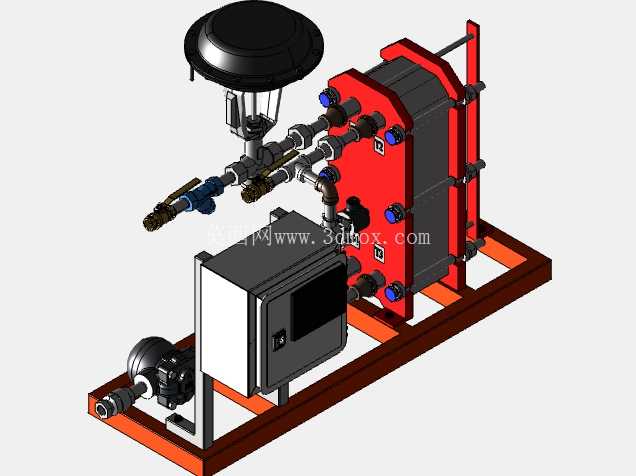

从结构设计逻辑来看，核心换热单元采用板式换热结构，红色端板配合多根拉紧螺栓固定板片组，板片上的蓝色接口为冷热介质进出接口，不同口径的接口对应不同流量的介质回路，板片采用人字形波纹结构，能在低流速下形成湍流提升换热效率，相比管壳式换热器同换热功率下体积缩小60%以上，安装时需要预留板片抽拉的维护空间，端板外侧至少留出等同于板片组总长度的操作空间，方便后期拆解清洗板片结垢。换热单元旁侧集成的立式隔膜阀组搭配顶部气动执行机构，可根据电控信号自动调节介质通断与开度，执行机构上方的防护盖可阻挡车间内的粉尘、切削液飞溅，避免执行机构卡滞，阀组下方的管路全部采用硬管加活接连接，每一段管路都预留了压力检测接口，可现场加装压力表实时监测回路压损，管路布局时特意避开了电控箱的散热风口，避免管路冷量流失导致电控箱内凝露。

底架采用型钢焊接成型，底部预留了叉车孔位，方便车间内转运就位，底架上的安装孔位全部做了长圆孔设计，可适配现场地面的预埋螺栓偏差，安装时底架需要调平，水平度偏差控制在千分之一以内，避免板式换热器因倾斜导致板片间密封垫受力不均出现渗漏。底架左侧安装的离心式水泵为整个冷却回路提供循环动力，水泵入口加装了Y型过滤器，可拦截管路内的焊渣、杂质，避免杂质进入板式换热器划伤板片密封垫，水泵的进出口都加装了软连接，可吸收水泵运转时的振动，避免振动传递到管路和换热单元产生噪音。

旁侧的电控箱是整套系统的控制核心，箱体采用壁挂式安装在底架的立架上，箱门上的显示屏可实时显示进出水温度、回路压力、水泵运行状态，内置的控制模块支持远程通讯功能，可接入车间的MES系统，在中控室就能远程调整冷却温度设定值、查看运行参数、接收故障报警信号，不需要操作人员到现场调整参数，电控箱内的布线全部采用线槽规整排布，强电弱电分离布线，避免信号干扰，箱体的防护等级达到IP54，可适应车间内多粉尘、有少量飞溅液体的使用环境。

整套装置的外形尺寸控制在紧凑范围内，长度方向不超过1.8米，宽度不超过0.8米，高度不超过1.7米，可直接放置在设备旁的通道侧，不需要单独建设换热站房，安装边界需要注意四周预留至少300mm的散热空间，顶部预留200mm的管路安装空间，接线口位于电控箱底部，现场布线时需要做好防水弯处理，避免冷凝水顺着线缆流入箱内。设计时还考虑了不同工况的适配性，阀组上预留了外接冷源的接口，可根据现场实际情况接入厂区冷却水循环或者独立冷水机组，不需要改动整体管路布局，电控程序内预置了温差控制、定时启停、故障自动切换等逻辑，当主回路温度超过设定阈值时，会自动加大阀组开度提升换热流量，当水泵出现过载故障时，会自动发出报警信号并切断主回路电源，避免设备因为过热损坏。
