2500公斤级不锈钢大袋卸料站结构设计

在化工、食品加工、塑料改性、饲料生产等散料处理场景中，大袋包装原料的卸料作业一直是车间物料转运环节的核心工位，传统人工拆袋卸料不仅存在粉尘外溢污染车间环境的问题，操作人员长期接触粉体物料还会带来职业健康风险，同时大袋满载重量动辄吨级以上，人工搬运拆袋的作业效率极低，也存在重物坠落的安全隐患。这款承载能力达2500公斤的大袋站，正是针对吨级大袋散料卸料场景开发的专用作业设备，整体框架采用不锈钢型材焊接成型，从材质选型上就适配了食品、医药、精细化工等对设备耐腐蚀、易清洁有明确要求的生产场景，避免普通碳钢材质长期接触粉体物料出现锈蚀脱落污染原料的问题。

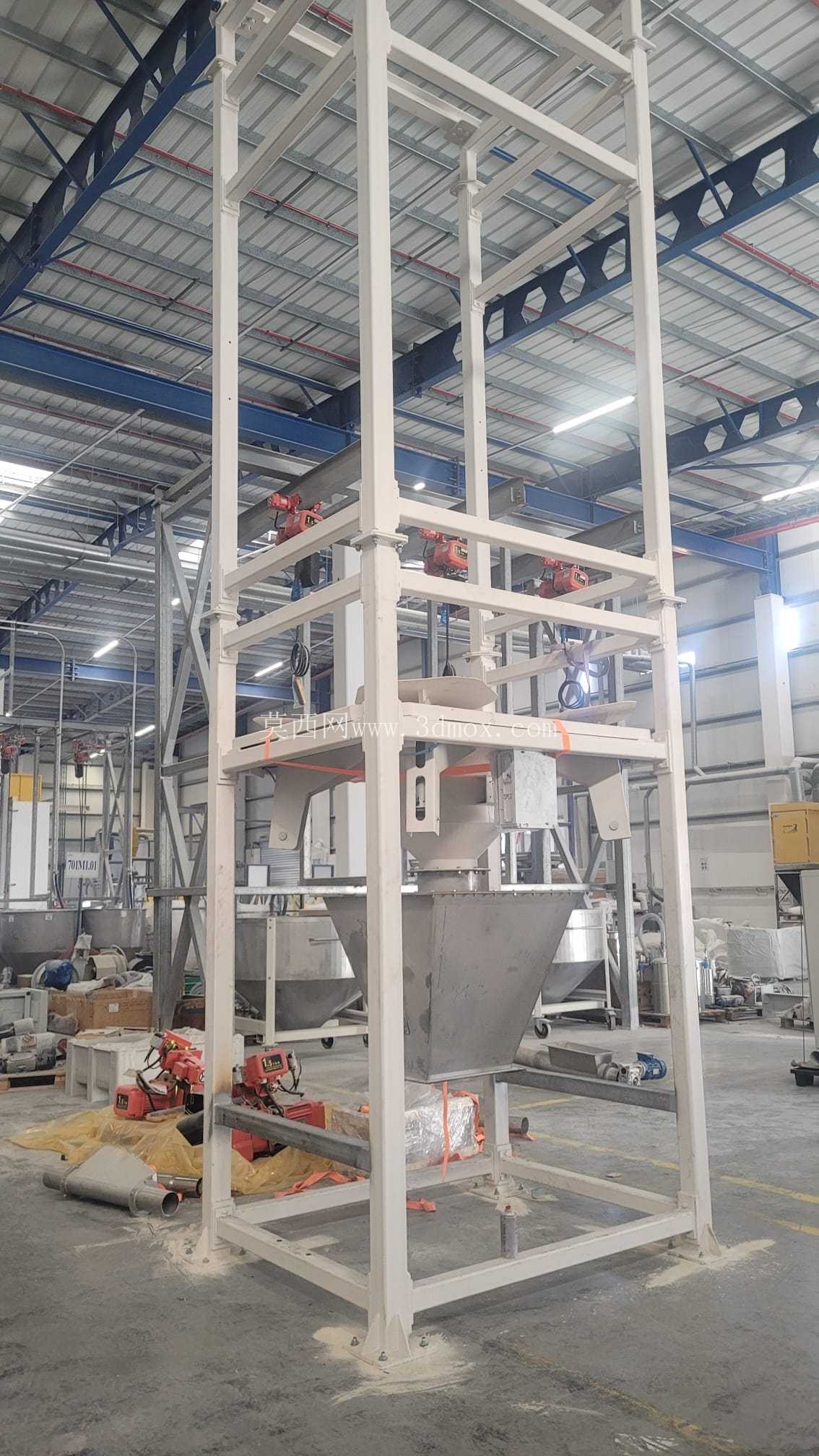

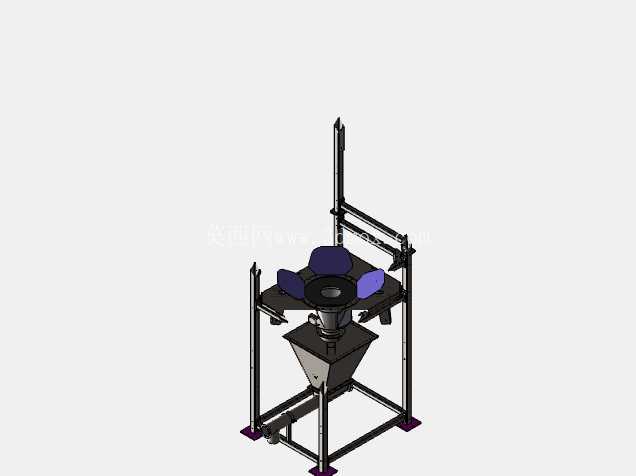

从结构布局来看，设备采用多层框架式立体结构，底部设置大倾角锥形料斗作为物料暂存与导流结构，料斗锥角经过散料安息角核算，能够保证流动性一般的粉体物料也能顺利滑落至下游出料口，不会出现物料架桥、堵料的问题。框架上层设置大袋挂载工位，配套的挂袋机构能够适配市面上通用规格的吨袋吊耳，操作人员只需将叉车转运来的满载大袋吊环挂入挂载位，即可通过框架上的导向结构完成大袋的定位，无需反复调整位置，大幅缩短单袋卸料的准备时间。框架中部设置操作防护层，操作人员在拆袋、解绳、辅助落料的作业过程中，框架的横向支撑结构能够形成物理防护，避免大袋意外坠落对操作人员造成冲击伤害，同时中层预留的操作空间足够操作人员完成袋口绑扎、粉尘抽吸口对接等常规作业动作，不会因为空间局促导致操作变形。

设计过程中重点考量了设备的安装边界条件，整体框架采用方形落地布局，支腿底部设置安装固定板，可通过膨胀螺栓直接固定在硬化车间地面上，无需额外制作复杂的混凝土基础，降低车间改造的成本与周期。框架的竖向型材经过承重载荷校核，在满载2500公斤的工况下，框架整体形变量控制在允许范围内，不会因为长期承重出现结构变形、焊缝开裂的问题。料斗与框架的连接位置采用螺栓紧固的可拆卸结构，方便后期根据下游输送设备的进料位置调整料斗出料口的朝向，也便于定期对料斗内部进行清洁，避免不同批次物料交叉污染。

从实际作业流程来看，满载大袋由叉车转运至设备上方后，对准挂载位挂好吊耳，缓慢降下叉车叉臂让大袋重量完全由框架承载，随后操作人员在中层操作位解开大袋出料口的绑扎绳，物料在重力作用下自然落入下方锥形料斗，顺着料斗斜面汇集至底部出料口，可直接对接螺旋输送机、真空上料机或者重力投料管道，将物料输送至下一生产工序。设备框架上预留了多个辅助安装位，可根据实际使用需求加装粉尘抽吸接口、拍打助流装置、袋口夹紧机构等配件，比如处理易扬尘的超细粉体时，可在操作层对接工业除尘管道，在拆袋卸料过程中形成局部负压，避免粉尘外溢；处理流动性差、易吸潮结块的物料时，可在料斗侧壁加装气动振打器或者空气炮，通过定期振动破除料斗内的物料架桥，保证卸料过程顺畅无堵料。

设备整体外形采用方正的框架结构，没有多余的外凸部件，能够很好地适配车间内的现有布局，设备周边预留1.2米以上的操作与维护空间即可满足日常使用需求，不需要占用过大的车间面积。不锈钢材质的表面经过拉丝处理，日常清洁时只需用抹布擦拭即可去除表面附着的粉尘，不会像喷漆碳钢设备那样长期使用后出现漆层脱落、表面积垢难以清理的问题。在结构细节上，所有框架焊缝都经过打磨处理，没有尖锐的毛刺与棱角，避免操作人员在作业过程中被划伤；所有连接螺栓都采用防松设计，设备长期运行过程中不会因为振动出现螺栓松动脱落的问题，提升设备长期使用的可靠性。

针对不同行业的使用需求，这款大袋站的结构也具备很强的拓展性，比如处理有防爆要求的化工物料时，可将框架上的配套电气元件更换为防爆等级适配的型号，整体结构无需做大幅改动；针对食品行业的清洁要求，可将料斗内部做镜面抛光处理，减少物料残留，满足食品生产的卫生规范。相比传统的简易卸料架，这款设备在结构强度、操作安全性、功能拓展性上都做了针对性的优化，能够覆盖绝大多数吨袋散料的卸料作业需求，帮助生产车间提升散料投料环节的作业效率，降低操作人员的劳动强度，同时从结构设计上规避卸料过程中的安全与职业健康风险。
