带制冷剂温控的工业冷却集成系统

　　这套集成式冷却温控单元，主要面向需要精准控温的工业生产场景，常见于压铸成型、精密注塑、化工反应釜配套、电子元器件老化测试等对工艺温度稳定性要求严苛的工位，用来持续带走生产过程中设备或工艺介质产生的多余热量，把被控对象的温度稳定在工艺要求的区间内，避免因温度波动导致产品良率下降、设备密封件老化加速等问题。整套设备采用撬装式集成设计思路，所有功能部件都整合在统一的焊接型材机架上，机架底部配置可调式支撑脚轮，既可以在车间内短距离推移调整工位，也可以通过脚杯调平后完成固定安装，不需要在现场做大量的管路拼接和部件组装工作，大幅缩短现场安装调试的周期。

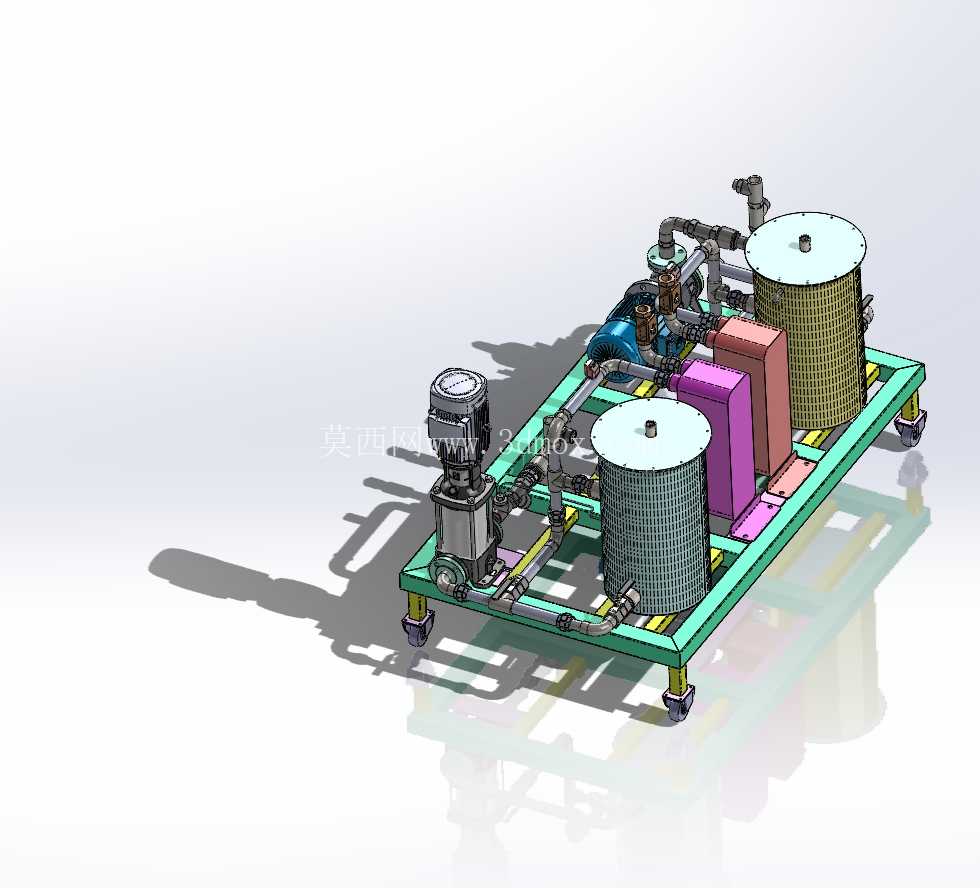

　　从结构布局来看，机架上对称布置了两台立式圆柱储液换热罐，罐体外部做了网格状防护结构，既可以避免外部磕碰损伤罐体保温层，也能预留出足够的散热间隙，罐体顶部配置了排气阀、液位检测接口以及介质加注口，方便日常运维时的状态检查和介质补充。两套罐体之间的管路上整合了循环泵组、过滤单元、流量调节阀以及压力检测元件，循环泵采用立式管道泵结构，直接通过法兰对接在管路中，减少了管路弯头的数量，降低介质循环的沿程阻力损失；过滤单元设置在泵组入口端，能够拦截管路内的焊渣、介质结垢杂质，避免杂质进入泵体或者换热流道造成磨损、堵塞。

　　制冷剂温控模块布置在机架中部靠上的位置，包含压缩机、冷凝器、节流元件以及电控单元几个核心部分，模块外部做了分块式护板封装，不同功能的护板采用差异化配色区分，既可以隔绝设备运行时的噪音，也能避免运维人员误触高温或带电部件，护板上预留了散热通风槽，保证制冷模块运行时的热量能够及时散出。整套设备的管路全部采用硬管法兰连接，管路走向沿着机架型材边缘排布，每隔一段距离就设置管夹固定在机架上，避免设备运行时管路振动产生应力疲劳，同时在泵组进出口、罐体连接位置都设置了软连接结构，吸收泵组运行产生的振动，避免振动传递到罐体或者机架上产生共振。

　　在安装边界上，整套撬装单元的长宽尺寸控制在常规工业货运托盘的承载范围内，整体高度不超过两米，能够满足标准厂房门、货运电梯的通行要求，不需要在进场时做额外的拆改；设备外接的介质接口、电源接口、控制信号接口都集中布置在机架的同一侧，现场对接时只需要连接对应的进出液管路、电源线以及通讯控制线就可以完成安装，不需要在设备多个方位寻找接口，降低现场施工的出错概率。从功能逻辑上看，这套系统可以根据被控端的温度反馈自动调整制冷剂的供给量以及循环介质的流量，在负载波动较大的工况下也能维持稳定的温度输出，相比传统的开放式冷却塔冷却方式，这套闭式循环系统不会出现介质蒸发损耗、外界杂质进入循环回路的问题，能够长时间维持冷却介质的清洁度，减少运维时的介质更换频率和管路清洗频次。在细节设计上，机架的型材连接处都做了倒角处理，避免尖锐边角对安装运维人员造成磕碰伤害，所有管路的阀门手柄都朝向机架外侧的操作通道方向，运维人员站在设备侧面就可以完成阀门开闭、流量调整的操作，不需要探身到设备内部；设备底部预留了叉车孔位，短距离转运时可以直接用叉车搬运，不需要额外吊装作业，适配大部分生产车间的转运条件。
