MinifixM6x31成型螺纹钢螺钉结构设计

在板式家具的规模化组装生产场景中，连接紧固件的精度与强度直接决定了成品家具的装配公差与长期使用稳定性，这款Minifix规格M6x31的成型螺纹钢螺钉，就是专门适配Minifix系列隐形连接件开发的专用紧固部件，主要用于16-25mm厚度的刨花板、密度板等常见板式家具基材的板件拼接，常见于定制衣柜、橱柜、办公工位桌的层板与侧板、背板与主体框架的连接工位。

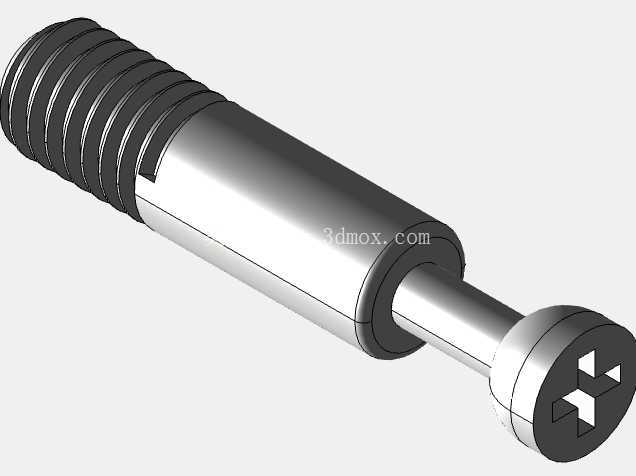

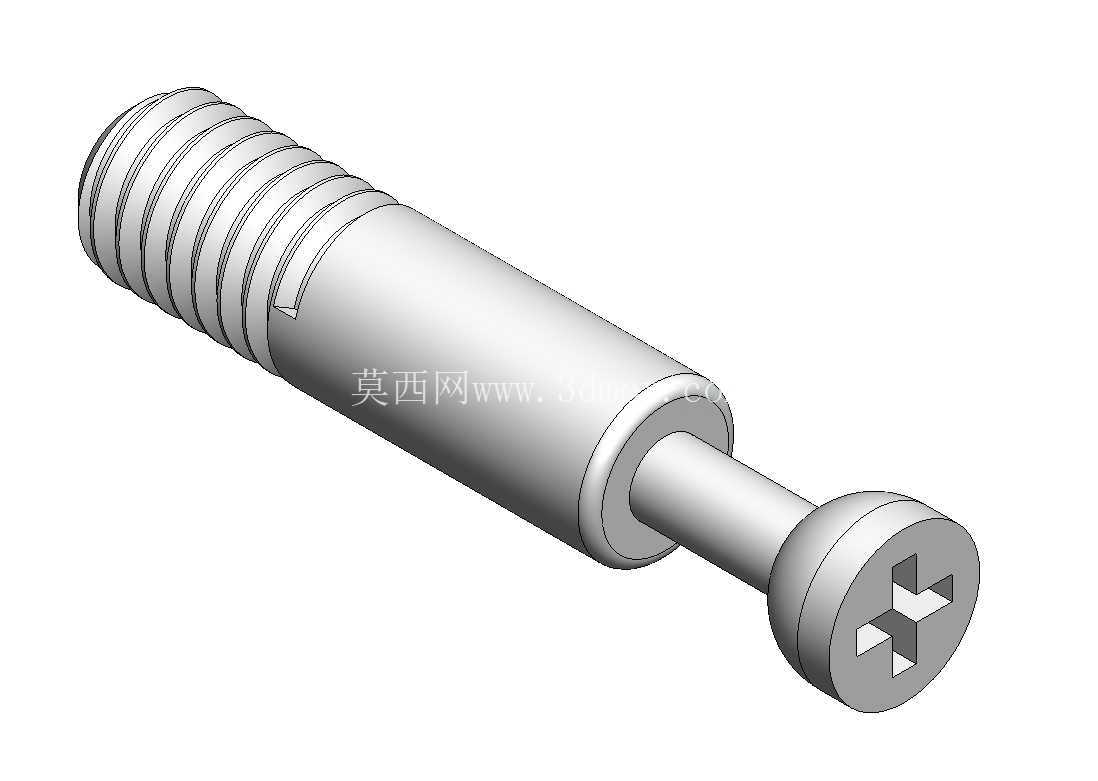

从实际安装边界来看，这款螺钉总长度控制在31mm，其中螺纹段长度适配常规家具板材的预埋深度，螺杆光杆段的直径与Minifix连接件的锁紧卡槽尺寸完全匹配，头部采用十字槽设计，适配常规PH2十字批头，装配时不需要专用特殊工具，普通电动螺丝刀或者手动螺丝刀即可完成锁紧操作，头部的圆柱端面直径略大于光杆段，装配到位后可以完全卡入Minifix连接件的偏心轮锁紧槽内，不会出现松脱滑出的问题。

设计过程中首先要考虑的是成型螺纹的牙型参数，和普通机牙螺纹不同，这款螺钉的螺纹是针对木质基材的握钉力优化的，牙距比普通M6机牙螺纹更宽，牙高更大，拧入板材预钻孔后可以和木质纤维充分咬合，不需要额外搭配预埋螺母，就能达到足够的拉拔强度，经过实际测试，在18mm厚的E1级刨花板上，单颗螺钉的拉拔力可以超过1200N，完全满足家具日常使用的承重需求，不会出现板件松动脱落的问题。

螺杆部分的台阶设计是整个零件的核心功能结构，靠近头部的细光杆段是和Minifix偏心轮配合的锁紧位，装配时先将螺钉拧入待连接板件的预钻孔内，保证螺钉头部伸出板件侧面的长度符合偏心轮的安装深度要求，再将另一块带偏心轮预埋孔的板件对准螺钉头部插入，转动偏心轮就可以将两块板件拉紧，整个装配过程不需要外露螺丝，家具外观更整洁，同时偏心轮的锁紧行程和光杆段的长度经过匹配，锁紧后板件之间的拼接缝隙可以控制在0.1mm以内，不会出现明显的拼接缝，提升成品的外观质感。

材质选用碳钢作为基础材料，表面经过镀锌钝化处理，既可以保证螺钉的芯部强度，装配拧入时不会出现杆部断裂或者槽口滑牙的问题，也能适应家具使用环境中的温湿度变化，不会轻易生锈腐蚀，延长连接件的整体使用寿命。和普通自攻螺丝相比，这款螺钉的光杆定位段可以在装配时起到导向定位的作用，两块板件拼接时不会出现错位偏移，对于批量组装的家具生产线来说，可以有效降低装配对位的时间成本，提升组装效率，同时后续如果需要拆装搬家，只需要反向转动偏心轮就可以拆开板件，螺钉本身不需要从板材上拧下，多次拆装也不会破坏板材的预钻孔，握钉力不会出现明显衰减，适配现在平板化包装、用户自行组装的家具生产销售模式。

建模过程中需要重点注意螺纹段和光杆段的同轴度公差，控制在0.05mm以内，否则装配时螺钉头部无法顺利卡入偏心轮的卡槽，会出现锁紧失效的问题，头部十字槽的深度也要严格控制，槽深太浅容易出现批头打滑，槽深太深会降低头部的结构强度，锁紧时容易出现头部断裂的问题，螺杆末端的导入段做了小角度的倒角，拧入板材预钻孔时可以自动对中，不会出现孔位打偏导致的板材开裂问题。
