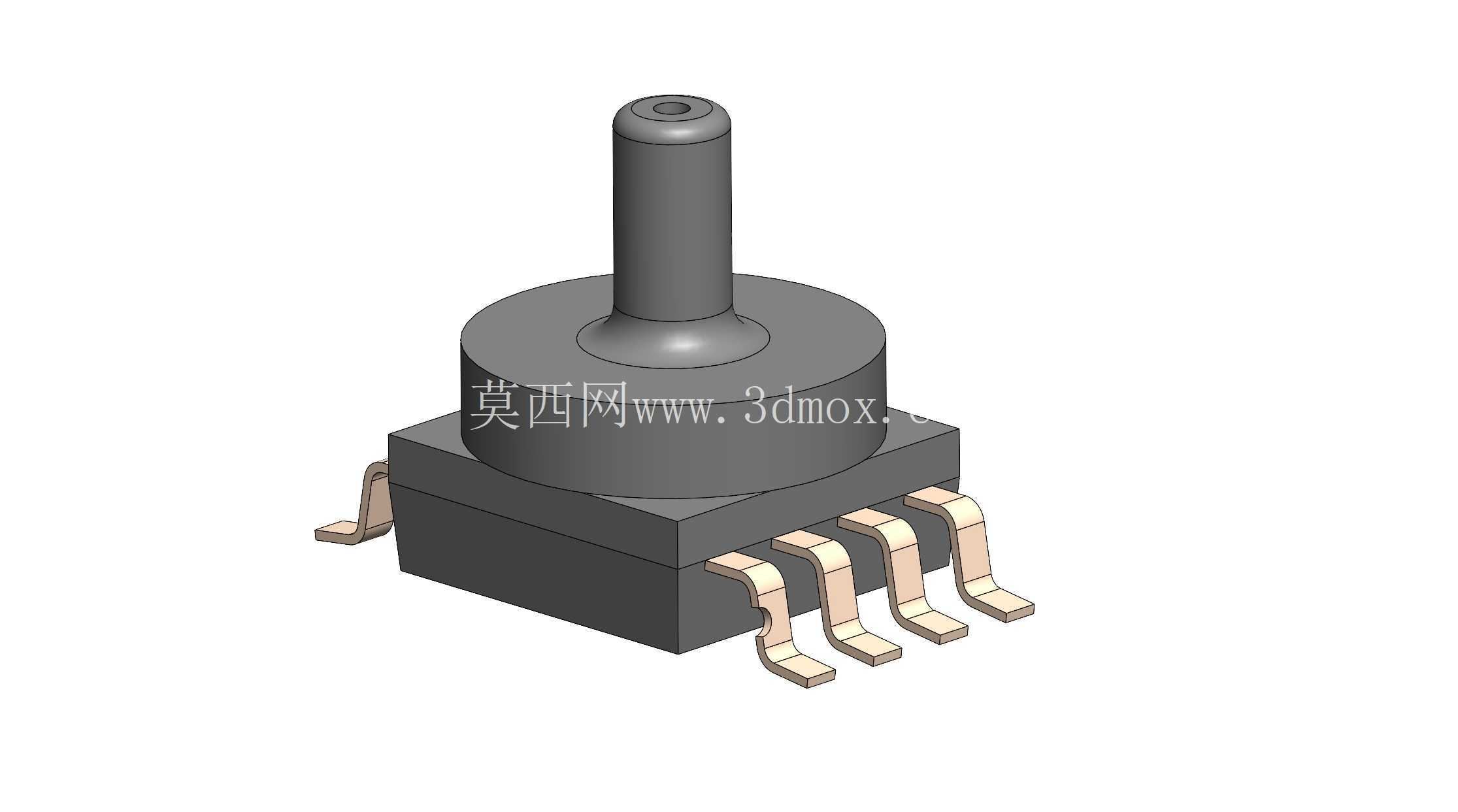

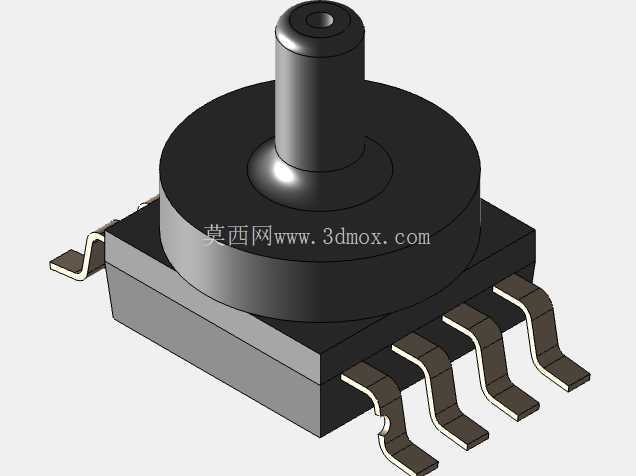

MP3V5050GC6U表压差压传感元件结构

在气动控制回路、医疗呼吸设备、家用小家电风压检测、工业真空度监测这类场景里，小量程压力传感元件的选型一直是结构工程师需要反复核对边界的环节，MP3V5050系列0-50kPa量程的差压、表压传感元件，刚好覆盖了多数低压气路的检测需求，这次还原的三维结构，完全按照实物安装尺寸做了全特征建模，能直接导入整机装配做干涉检查、安装位校核。

从实际使用场景来看，这类元件常被布置在设备气路的末端检测位，比如制氧机的出气通路、壁挂炉的风压检测口、工业吸盘的真空反馈回路，不需要额外做复杂的安装支架，依靠SMD表贴引脚就能直接固定在PCB板上，顶部的气嘴采用直插式硬管接口，适配常规的3mm内径软气管，安装时只需要把气管推到气嘴根部就能完成密封，不需要额外打胶或者加装密封垫圈，气嘴根部做了小直径的退刀槽结构，能避免气管插装时被锐边割破造成漏气。

设计建模的时候，特意把引脚的成型弧度做了1:1还原，这类鸥翼型表贴引脚的共面度直接影响SMT贴片的良率，建模时每根引脚的下表面都保持在同一基准平面，引脚向外的弯折角度、末端的平直段长度都和实物保持一致，结构工程师在做PCB Layout的时候，可以直接提取引脚的焊盘轮廓，不需要再手动核对引脚间距，四个信号引脚呈单侧排布，气嘴位于元件本体的中心轴线上，不管是正压接入还是负压接入，受力都能均匀传递到内部的MEMS感应芯体上，不会因为侧向力造成芯体偏移影响检测精度。

从安装边界来看，元件整体分为上下两个部分，下部是黑色的塑封基座，上部是感应芯体的塑封保护壳，顶部气嘴的总高度、基座的长宽尺寸都按照实物公差做了建模预留，在整机装配时，气嘴上方需要预留至少5mm的气管插拔空间，元件本体周围不需要预留额外的散热空间，因为这类传感元件的工作电流极小，正常工作时几乎没有温升，PCB布局时只需要注意不要把高压元件、发热量大的功率元件布置在它周围，避免温度漂移影响压力检测的准确性。

功能特性上，这个型号的传感元件同时支持表压和差压检测，当只接顶部气嘴时，参考压力为外界大气压，可直接检测管路内的相对压力；如果在基座背部预留参考气路接口，就能实现两个气路之间的差压检测，比如过滤器前后的压损检测、通风管道的进出口压差检测，建模时特意保留了背部参考压腔的位置特征，方便工程师在做密封结构设计时匹配对应的密封圈或者气路对接结构。

建模过程中也考虑到了结构仿真的需求，整个模型的所有特征都做了实体化处理，没有破面、没有重叠面，不管是做跌落仿真的应力分析，还是做气路流场的仿真计算，都能直接导入使用，塑封本体的圆角、引脚的弯折R角都做了还原，不会因为尖锐直角造成仿真时的应力奇异问题。在做设备结构设计时，很多工程师容易忽略传感元件周围的走管空间，这个模型里把气嘴的插拔方向、引脚的焊接方向都做了明确的基准标识，装配时能快速定位元件的安装方向，避免出现气嘴朝向设备内壁、气管无法插装的问题。

另外，这类元件的塑封外壳材质为PBT，具备一定的耐化学腐蚀能力，在普通工业环境、家用设备环境下不需要额外做防护外壳，只有在高湿度、有腐蚀性气体的场景下，才需要在元件外部增加防护涂层，建模时也预留了防护涂层的厚度空间，不会因为加涂防护层造成和周围结构的干涉。对于做非标自动化设备、小型医疗设备、家用暖通设备的结构工程师来说，这个精准的三维模型能大幅减少选型核对、安装位设计的时间，不需要再拿着样品手动测量尺寸，直接导入装配体就能完成整体布局，提前规避安装干涉、走管空间不足这类常见的设计问题。
