带散热结构固态继电器SSR-1 D4840

　　在工业自动化控制回路、加热设备通断控制、低压配电信号切换等场景中，固态继电器是替代传统电磁继电器实现无触点通断的核心元件，这款带集成散热器的SSR-1 D4840固态继电器，针对40A额定电流下的持续导通散热需求做了一体化结构设计，避免了用户自行选配散热器时出现的接触热阻过大、安装孔位不匹配、绝缘间隙不足等常见工程问题。从实际使用场景来看，这类固态继电器常被部署在温控柜、注塑机加热回路、小型光伏直流切换回路、自动化生产线的信号通断模组中，工作时内部功率器件的导通损耗会转化为热量持续累积，如果散热结构设计不合理，很容易出现结温过高导致的器件击穿、通断失效、负载侧短路等故障，直接影响整套设备的运行稳定性。

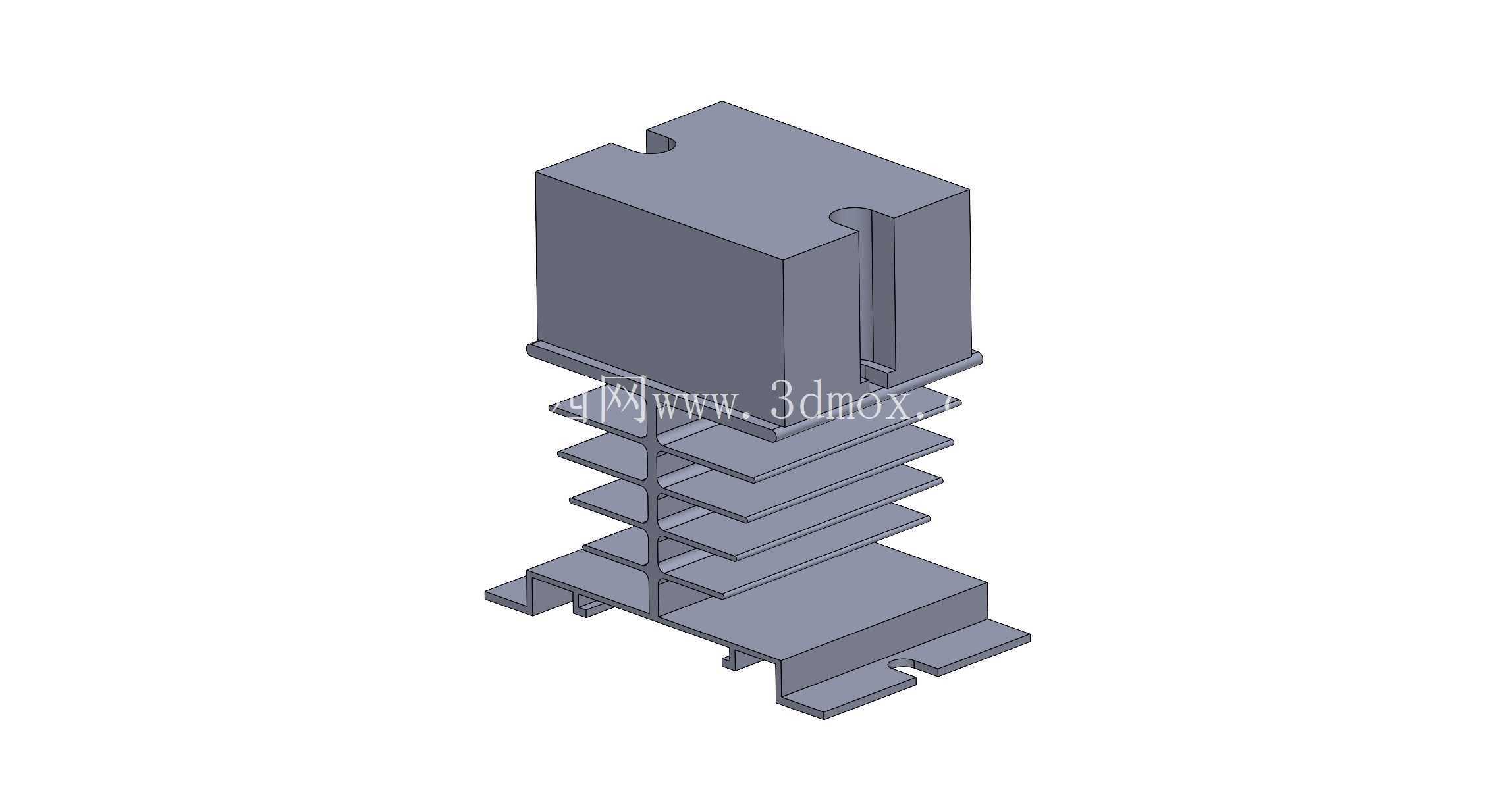

　　这款产品的设计思路从一开始就把散热性能作为核心指标，上部为继电器本体的塑封封装结构，侧面预留的卡槽结构既可以实现多只继电器并排安装时的定位，也能作为本体与散热器装配时的限位结构，避免长期受震动影响出现本体偏移、导热硅脂层受力不均的问题。下部的散热结构采用多层平行鳍片设计，鳍片的厚度、间距经过热仿真优化，在自然对流条件下就能满足40A额定电流持续导通时的散热需求，不需要额外加装强制风冷风扇，既降低了整套控制回路的配件成本，也减少了风扇故障带来的散热失效风险。

　　底座部分的安装耳采用对称式开孔设计，适配行业通用的固态继电器安装孔距，既可以通过螺丝直接固定在电控柜的安装板上，也能适配标准DIN导轨的安装卡扣，不需要额外加工定制安装支架，能大幅缩短现场装配的工时。从安装边界来看，上部继电器本体的接线端子区域预留了足够的爬电距离，满足低压电气设备的绝缘安全要求，接线时不需要额外增加绝缘隔板就能实现输入输出侧的安全隔离；下部散热器的鳍片边缘做了钝化处理，避免装配过程中划伤操作人员的手部，同时鳍片的高度经过严格控制，不会超出常规低压元器件的安装空间限制，并排安装多只该型号继电器时，相邻产品的鳍片之间预留了足够的通风间隙，不会因为互相遮挡导致散热效率下降。

　　在功能特性上，一体化的结构设计让继电器本体与散热器之间的导热路径更短，相比用户自行组装的分体式结构，整体热阻能降低30%左右，在环境温度40摄氏度的工况下，持续通过额定电流时的本体外壳温度能控制在安全阈值以内，有效延长内部功率器件的使用寿命。实际选型过程中，结构设计人员不需要再单独核算散热器的热阻参数、匹配安装孔位，只需要确认回路的额定电流、控制电压参数符合要求，就能直接选用该型号产品，大幅减少了选型阶段的计算工作量，也降低了选型错误带来的后期故障风险。建模过程中对各个装配间隙做了精准还原，包括本体与散热器的装配定位槽、安装耳的开孔尺寸、鳍片的厚度与间距、接线端子的避让空间都按照实际量产产品的尺寸公差做了参数化设置，既可以直接用于电控柜的三维布局干涉检查，也能作为自动化设备电气模组设计的标准元件库模型使用，帮助设计人员在方案阶段就完成安装空间的预留、走线路径的规划，避免后期装配时出现空间干涉、安装孔位错位等问题。
