PLC调制解调器红甜菜E通讯模块结构

在工业控制与电力线通讯组网场景中，这类贴片式PLC调制解调器是实现电力载波信号收发的核心载体，常被集成在智能配电终端、工业物联网网关、楼宇自控节点的PCB板卡上，依托现有电力线缆完成数据传输，无需额外布设通讯线路，能大幅降低现场布线的施工成本与后期维护难度。从实际应用来看，这类模块多采用表贴封装形式，适配SMT回流焊工艺，可直接贴装在主控板的对应焊盘位置，周边仅需搭配少量阻容元件即可完成最小系统搭建，适合批量生产的工业控制类板卡使用。

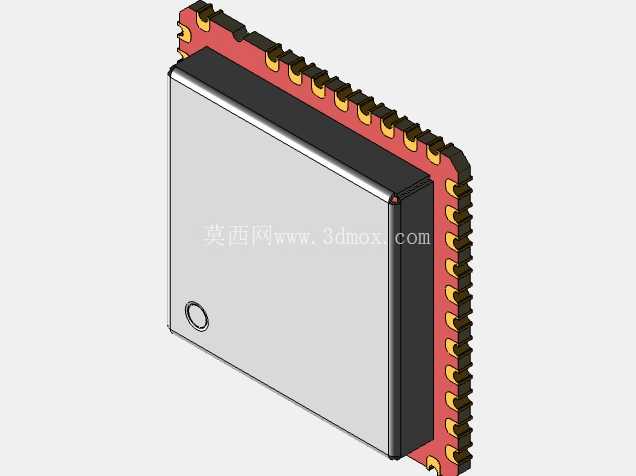

从结构设计层面看，该模块采用四周引出焊盘的QFN类封装思路，金属屏蔽罩直接覆盖核心调制解调芯片与外围信号处理电路，一方面能屏蔽工业现场的电磁干扰，避免电力线周边的强电杂波影响信号解调精度，另一方面金属外壳可直接通过焊盘与PCB地网连接，提升整体散热效率，保障模块长时间连续工作时的稳定性。模块边角设置的定位标记点，是SMT贴装过程中的视觉识别基准，能保证贴装时的对位精度，避免焊盘偏移导致的虚焊、连锡问题，这也是表贴类电子元器件设计中必须考虑的生产工艺适配点。

在安装边界设计上，这类模块的焊盘伸出长度、引脚间距都严格遵循表面贴装元器件的通用规范，设计PCB封装时，需要在模块本体周边预留足够的爬电距离，尤其是在强电弱电混合布局的板卡上，要保证模块信号引脚与高压走线之间的安全间距满足安规要求。模块底部的散热焊盘需要在PCB上对应设计开窗露铜区域，焊接时通过锡膏与板卡地铜箔连接，既可以固定模块，也能将芯片工作产生的热量快速传导到板卡铜箔上散出，避免局部积热导致的信号漂移、器件寿命缩短问题。

从功能实现角度，这类PLC调制解调器的核心作用是将主控单元输出的数字信号调制到电力线载波频段，通过耦合电路耦合到电力线缆上传输，同时将电力线上接收到的载波信号解调为数字信号传回主控单元，实现跨节点的数据交互。设计三维模型时，需要精准还原每一个侧边引脚的位置、尺寸与突出高度，同时还原金属屏蔽罩的外形轮廓与边角定位标记，保证模型导入PCB设计软件后，能直接用于封装匹配、结构干涉检查，避免后期板卡组装时出现模块与周边结构件、接插件的空间冲突。

在实际选型应用中，这类小体积表贴PLC模块适合空间受限的嵌入式控制节点，比如智能电表、工业传感器节点、照明控制终端等设备，相比直插式模块，它的占用板卡面积更小，贴装后整体高度更低，能适配薄型化的设备外壳设计。建模过程中需要严格把控模块的整体厚度、引脚共面度参数，因为引脚共面度直接影响SMT焊接的良率，如果模型尺寸偏差过大，会导致后续生成的钢网开孔尺寸错误，引发现场焊接的批量质量问题。另外，模块屏蔽罩与侧边引脚的相对位置也需要精准还原，避免结构设计时屏蔽罩与周边的固定柱、壳体筋位发生干涉，影响整机组装。

不同于通用类集成电路模块，PLC调制解调器因为要处理电力线的强干扰信号，其内部的信号处理电路对屏蔽结构的完整性要求更高，所以模型还原时也需要体现屏蔽罩的无缝贴合结构，帮助结构设计人员评估屏蔽效能的实现条件，比如屏蔽罩与PCB地网的连接位置、焊接固定点的排布，都可以通过三维模型提前进行空间校验，减少后期打样的迭代次数。在工业现场的复杂电磁环境下，这类模块的结构可靠性直接影响整个通讯网络的稳定性，所以建模时的每一处尺寸细节，都要匹配实际器件的机械参数，才能为后续的板卡设计、结构组装提供准确的参考依据。
