扭曲式双孔连接固定支架结构设计

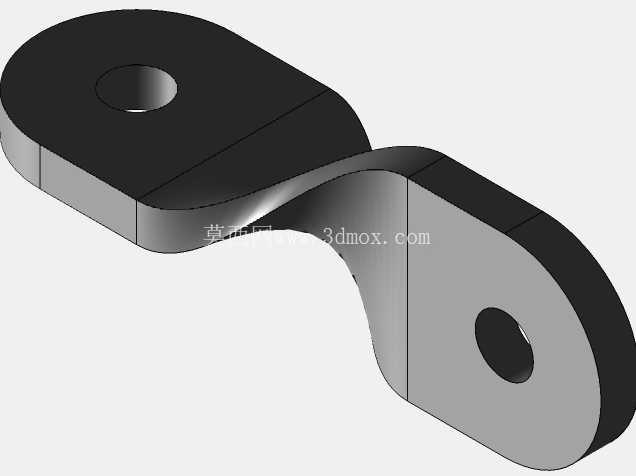

　　这款双孔扭曲连接构件，在各类需要跨平面实现刚性连接的机械装配场景中有着极高的适配性，常见于轻工设备机架拼接、小型输送线侧边附件固定、工装夹具的角度转接部位，甚至在部分户外金属设施的杆件连接节点也能见到同类结构的应用。不同于常规平直的片状连接片，该构件采用了中段连续扭曲的成型结构，能够在不额外增加转接垫块的前提下，直接完成两个存在空间夹角的安装面之间的刚性连接，大幅减少装配环节的零件数量，降低累计装配误差出现的概率。从功能特性来看，两端的同轴度经过结构校核，安装孔的孔径适配常规的M6-M8规格紧固件，孔边做了轻微的沉头处理，能够让螺栓头完全沉入构件平面内，避免安装后突出的螺栓头与周边运动部件发生刮碰。

　　中段的扭曲段采用了等宽料带连续扭转的设计思路，扭转过程中料带的截面厚度保持均匀一致，没有出现局部减薄或者应力集中的尖角区域，在承受两端交变拉拽载荷的时候，应力能够顺着扭曲的曲面均匀分散，不会在弯折位置出现应力断裂的隐患。在实际设计建模过程中，首先需要确定两端安装面的空间夹角参数，根据实际装配场景的空间边界，调整两端安装孔的中心距，确保安装后构件不会与周边的管线、运动部件产生干涉。两端的圆形安装端采用了大于安装孔直径3倍的外径设计，既能够保证紧固件安装时有足够的承压面，避免锁紧时压痕过深破坏构件表面防腐层，也能让整体结构的受力更加合理，不会出现端部因为承压面积不足产生的变形。

　　从安装边界来看，构件整体的厚度根据载荷等级可以选择2mm到5mm的不同板材规格，扭曲段的扭转半径经过优化，不会出现过小的折弯半径导致板材成型时产生开裂，也不会因为扭转半径过大占用过多的装配空间。在实际选型使用时，需要先确认两个待连接面的空间偏移角度，当两个安装面存在90度以内的空间夹角时，该构件可以直接完成连接，不需要额外加工角度转接块，相比传统的直角角码连接方式，这种扭曲结构的连接构件在承受沿构件长度方向的拉压载荷时，受力路径更加顺畅，不会在直角转角位置产生应力集中点。构件的表面处理可以根据使用场景选择镀锌、喷塑或者氧化处理，在户外腐蚀环境下使用时，还可以在成型后增加电泳处理层，提升整体的防腐性能。

　　建模过程中需要注意扭曲段的曲面连续性，确保曲面过渡顺滑没有折痕，在导出工程图时，需要明确标注扭曲段的扭转角度、两端安装孔的位置度公差，以及孔边的倒角要求，避免生产加工时出现角度偏差导致安装无法对位。在装配测试环节，该构件的安装不需要特殊的工装辅助，只需要将两端的安装孔对准待连接件的预装孔位，穿入紧固件后逐步锁紧即可，由于扭曲段本身具备一定的微变形补偿能力，能够抵消待连接件之间少量的位置度误差，降低对预装孔位的加工精度要求，提升现场装配的效率。在一些需要实现隔振的连接场景中，还可以在两端安装面与待连接件之间增加橡胶垫片，利用构件本身的结构刚性加上垫片的隔振性能，实现刚性支撑与隔振的双重效果，这类用法在小型风机、微型电机的机架固定场景中十分常见，既能够保证设备安装的牢固性，也能减少设备运行时的振动传递到机架上产生的共振噪音。
