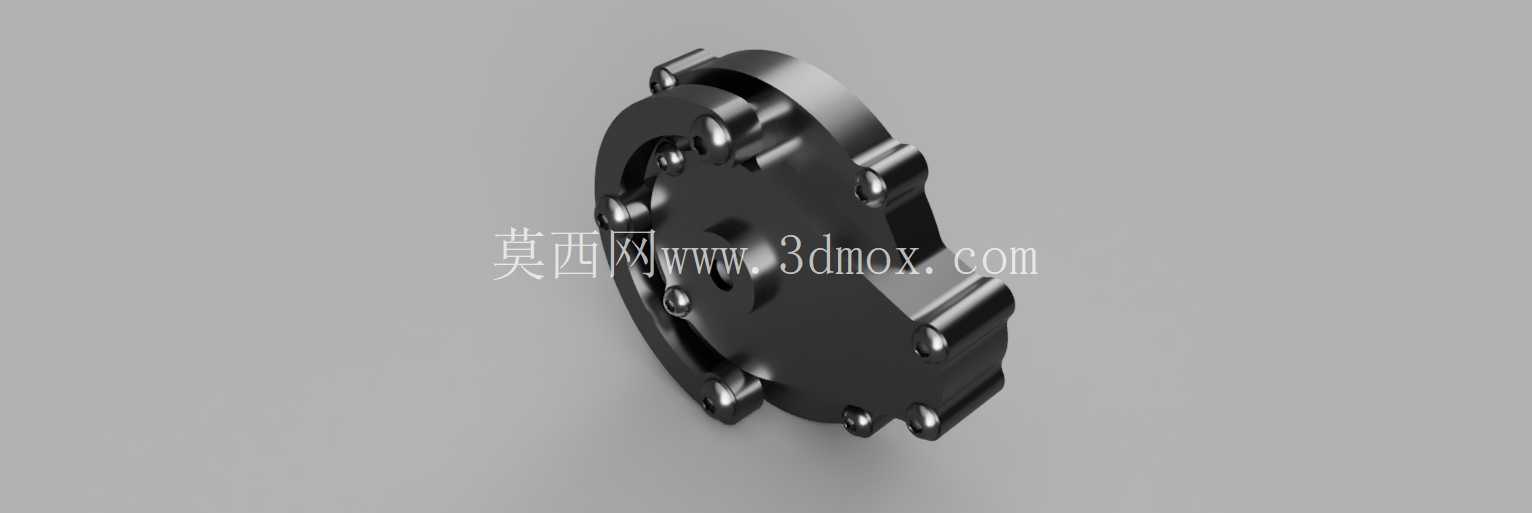

车辆传动系统换档外壳组件结构设计

项目分类:变速器 发布时间:2025-02-16 ID:927535
  • 车辆传动系统换档外壳组件结构设计

  在车辆传动系统的布局中,换档外壳组件是衔接换档执行机构与齿轮传动组的核心承载部件,其安装位置处于变速箱侧端,直接对接外部换档操纵连杆与内部齿轮传动阵列,需要同时满足结构承载、运动限位、部件防护三类核心需求。从实际应用场景来看,这类壳体组件普遍搭载于手动换档的变速传动单元中,覆盖乘用车辆、小型工程作业机械、农用传动设备等多个应用领域,日常工况下需要承受齿轮啮合产生的径向冲击、换档拨叉往复运动带来的轴向载荷,同时还要阻隔外部粉尘、水汽侵入传动腔,避免齿轮副出现磨粒磨损问题。

  从功能特性层面拆解,该壳体的结构设计完全围绕传动组的运动逻辑展开:壳体上分布的多组凸台定位柱,是用于固定内部齿轮轴的端部轴承位,每一处凸台的同轴度公差需要控制在0.02mm以内,才能保证齿轮啮合时不会出现偏载打齿的问题;壳体边缘的异形缺口是为换档拨叉的运动行程预留的避让空间,缺口的轮廓边界需要匹配拨叉摆动的极限轨迹,既不能预留过大间隙导致防护性能下降,也不能间隙过小造成运动干涉。壳体端面的沉孔结构用于安装密封端盖,沉孔的深度公差直接决定密封胶圈的压缩量,压缩量过大会导致胶圈过早老化失效,压缩量不足则会出现传动润滑油渗漏的问题。

  设计思路上,这类换档外壳没有采用规则的圆形或方形轮廓,而是完全贴合内部齿轮组的排布轮廓做随形设计,在保证所有安装位、避让位结构完整的前提下,尽可能削减非承载区域的材料厚度,既能够降低组件整体重量,也能减少铸造环节的材料消耗。壳体上的每一处加强筋都对应载荷传递的路径布置:在轴承安装凸台与壳体主体的衔接位置,筋条沿齿轮啮合的受力方向延伸,能够将齿轮传递的径向冲击均匀分散到整个壳体壁面,避免局部应力集中导致壳体开裂。考虑到装配环节的工艺性,壳体上所有的安装孔位都做了导入倒角设计,轴承安装位预留了热装工艺所需的公差余量,不需要额外做二次加工就能满足装配精度要求。

  从安装边界来看,该壳体的外轮廓最大直径适配常规中小型变速箱的安装接口,端面的连接孔位采用等节距分布设计,能够与变速箱主壳体的对应孔位完全匹配,安装时不需要额外做转接法兰。壳体的轴向厚度控制在合理区间,既不会因为厚度过大挤占变速箱内部的齿轮布置空间,也不会因为壁厚不足导致运行过程中出现结构共振。需要注意的是,壳体与主箱体结合的端面需要做平面度处理,装配时配合密封垫片能够实现腔体的完全密封,避免传动油泄漏同时阻挡外部杂质进入。在实际运行过程中,该壳体还能起到一定的散热作用,齿轮搅动润滑油产生的热量会通过壳体壁面传递到外部空气,配合变速箱整体散热结构维持腔体内的工作温度稳定,避免润滑油高温变质导致润滑性能下降。

  针对传动系统的运动特性,该壳体的内部型腔轮廓完全匹配齿轮组的旋转轨迹,齿轮高速旋转时不会与壳体内壁发生剐蹭,同时型腔的容积设计能够满足润滑油的存储需求,保证齿轮啮合位置能够得到充分的润滑。换档拨叉的转轴安装位集成在壳体上,与轴承安装位采用一次装夹加工成型,能够保证拨叉转轴与齿轮轴的平行度公差,避免换档过程中出现卡滞、脱档的问题。在日常维护场景中,该壳体的拆卸不需要完全拆解变速箱整体,只需要松开端面的连接螺栓就能暴露内部换档机构与端部齿轮组,能够大幅降低检修维护的操作难度,减少设备停机维护的时间成本。
