压铸件带孔折弯安装支撑固定件

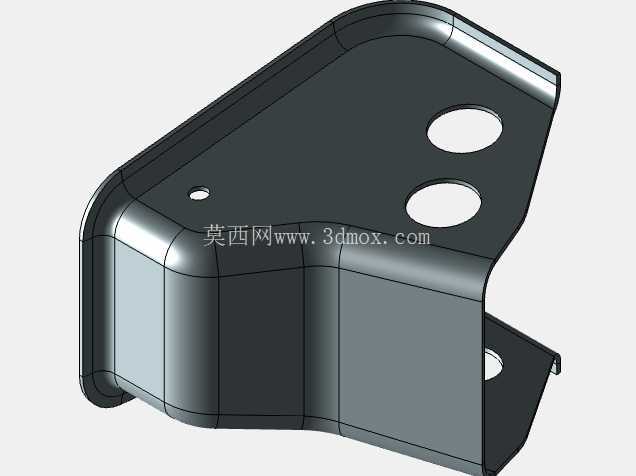

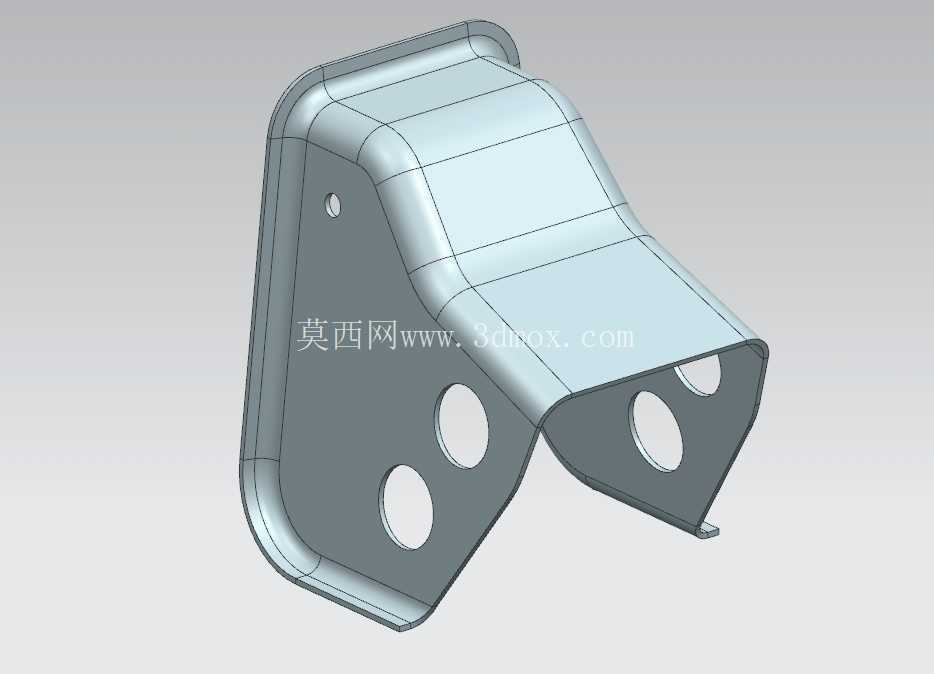

这类带折弯成型结构的压铸件支撑件，多应用在乘用车底盘附件、工业设备机架侧装位、小型动力单元的外围护板连接场景中，核心作用是为相邻构件提供刚性支撑与定位基准，同时通过自身的折弯造型避让周边运动部件的运行轨迹，避免装配后出现运动干涉。从结构设计逻辑来看，主体采用单侧板垂直折弯的构型，垂直安装面预留三个等径圆孔，孔位排布遵循三角形稳定原则，上下两个孔位承担主载荷传递，侧位单孔用于防转定位，避免长期受振动载荷后出现紧固件松脱移位；折弯延伸的托举面做了圆弧过渡处理，过渡圆角半径匹配板材冲压成型的最小折弯半径要求，既消除折弯处的应力集中隐患，也能在压铸脱模时减少模具型腔的锐角磨损，提升模具使用寿命。

安装边界层面，垂直安装面的平面度公差控制在0.1mm以内，保证与被连接件的贴合面无间隙，避免紧固后产生附加内应力；托举面的开口端做了微幅翻边处理，翻边高度1.5mm，既提升托举边的结构刚度，避免受侧向载荷时出现边缘卷边变形，也能在装配时为对接件提供初步的导向定位，降低装配对位的操作难度。构件整体的壁厚控制在2.5mm，属于压铸工艺的常规合理壁厚区间，既保证足够的结构强度承受额定静载荷与振动冲击，也避免壁厚过大导致压铸时出现内部缩孔、表面冷隔等成型缺陷。

实际工况适配方面，这类支撑件通常需要承受垂直方向的静载荷与设备运行时产生的交变振动载荷，因此在结构设计时特意在折弯根部做了局部加厚处理，加厚区域与主体壁厚采用渐变过渡，避免截面突变带来的应力集中；三个安装孔的孔边均做了0.2mm的倒角处理，既去除压铸成型后的孔边毛刺，避免装配时划伤操作人员或对接件表面，也能引导紧固件顺利穿入，提升装配效率。托举面上预留的两个圆孔，主要用于穿装定位销或者辅助紧固件，实现对接件与支撑件的刚性连接，孔位的位置度公差控制在0.15mm以内，保证对接件装配后位置精度符合整机的装配公差要求。

从工艺适配角度看，该构件的所有拔模角度均控制在1.5°，符合压铸生产的拔模要求，无需额外做后期的切削加工即可直接脱模，降低单件的生产制造成本；构件的所有外露棱边均做了R0.5的圆角处理，避免锐边带来的安全隐患，同时也能提升表面处理时的镀层附着力，减少边角处出现镀层脱落的问题。在实际选型应用时，需要重点核对垂直安装面的孔位中心距与设备安装位的预留孔位是否匹配，同时确认托举面的伸出长度是否满足对接件的支撑宽度要求，折弯处的内空尺寸是否能够完全避让周边的管线、运动部件，避免装配后出现位置干涉。这类支撑件相比焊接成型的同类构件，具备更好的尺寸一致性与生产效率，适合批量配套的设备生产场景，能够有效降低装配环节的调校工作量，提升整机的装配精度一致性。
