压装设备用U型折弯定位钣金支架

项目分类:通用五金配件 发布时间:2026-06-29 ID:1192839
  • 压装设备用U型折弯定位钣金支架

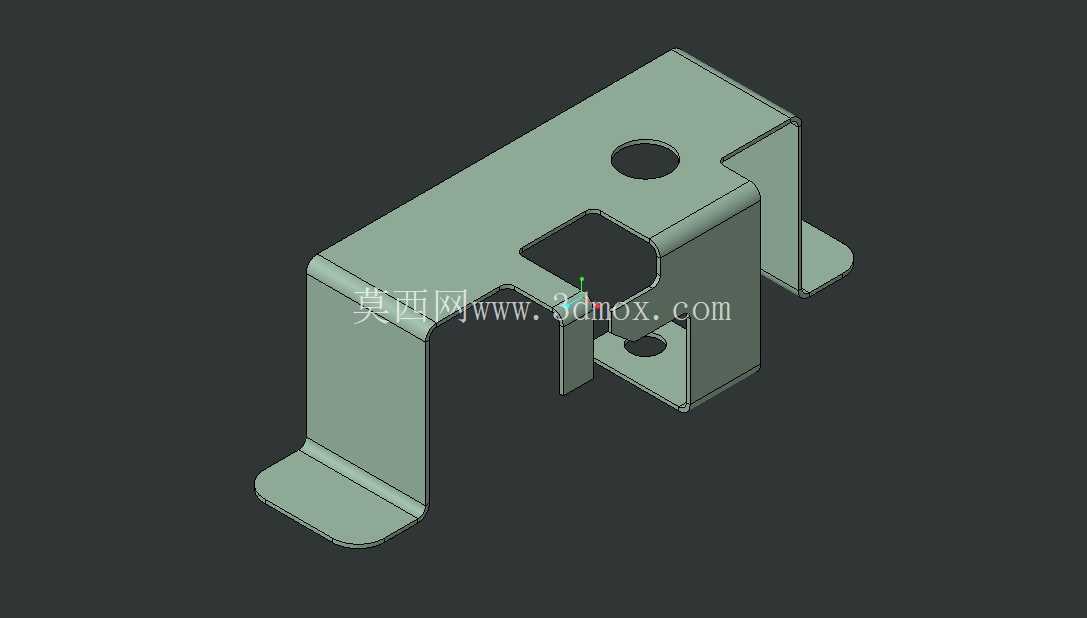

  这款U型折弯钣金支架,常应用在小型压装工位的定位模组、低压电控柜内部元件固定、自动化输送线侧边的检测传感器安装场景中,作为跨接式支撑载体承担两个垂直安装面之间的载荷传递与位置固定作用。从结构设计逻辑来看,主体采用单板材一体折弯成型,没有额外的焊接拼接工序,能有效规避焊接变形带来的平面度误差,批量生产时的尺寸一致性更容易管控,适合连续模冲压加工。整体轮廓为跨距式U型结构,两侧向下延伸的支脚末端做了外翻的平直安装边,安装边上预留的固定孔位可以直接通过螺栓锁紧在设备基板或者型材安装面上,外翻边的折弯半径做了圆滑过渡,既可以避免安装时锐边划伤操作人员,也能抵消折弯处的应力集中,长期受交变载荷时不会出现根部开裂的问题。

  顶部的主承载平面上开设的圆形通孔,主要用于穿过定位销或者紧固螺栓,实现上方搭载的小型元件、检测开关或者压装导向块的位置固定;侧面开设的异形缺口,是为了避让相邻安装的管线接头、相邻构件的凸起部分,避免装配时出现干涉,缺口边缘同样做了去毛刺处理,防止划破穿过的线缆绝缘层。内侧壁上预留的小孔,可用于安装辅助定位的弹片或者小型限位柱,满足不同搭载场景下的微调需求。设计时的折弯系数按照常用冷轧钢板的折弯参数计算,所有折弯内角均匹配板材厚度对应的标准折弯半径,既保证折弯后板材不会出现开裂,也能让折弯后的垂直度满足装配公差要求,两个支脚的平行度公差控制在0.1mm以内,确保安装后顶部承载面不会出现倾斜。

  安装边界方面,两个支脚的外翻安装边处于同一水平基准面,安装时不需要额外调整垫片就能保证整体水平,整体占用的安装空间紧凑,跨距尺寸适配多数小型工位的安装间距,不需要对原有设备的安装面做额外改造就能直接替换原有支架。实际使用中,这类钣金支架的表面通常会做镀锌或者喷塑处理,应对车间内的油污、潮湿环境,具备不错的防锈能力,承载能力可以满足5kg以内的小型元件搭载需求,不会出现受力变形的情况。不同于铸造或者机加工的支架,这款钣金件的重量更轻,加工周期更短,在需要快速替换备件、小批量定制的场景下优势明显,结构上没有多余的冗余设计,所有的开孔、折弯、缺口都对应明确的装配需求,没有为了造型增加不必要的结构,完全从功能实现角度出发完成结构设计。

  在装配流程中,操作人员可以先将支架通过两侧的安装边固定在基准面上,再依次安装上方搭载的元件,侧面的异形缺口可以让操作人员在不拆卸支架的情况下完成相邻管线的插拔维护,降低后期运维的拆装工作量。
