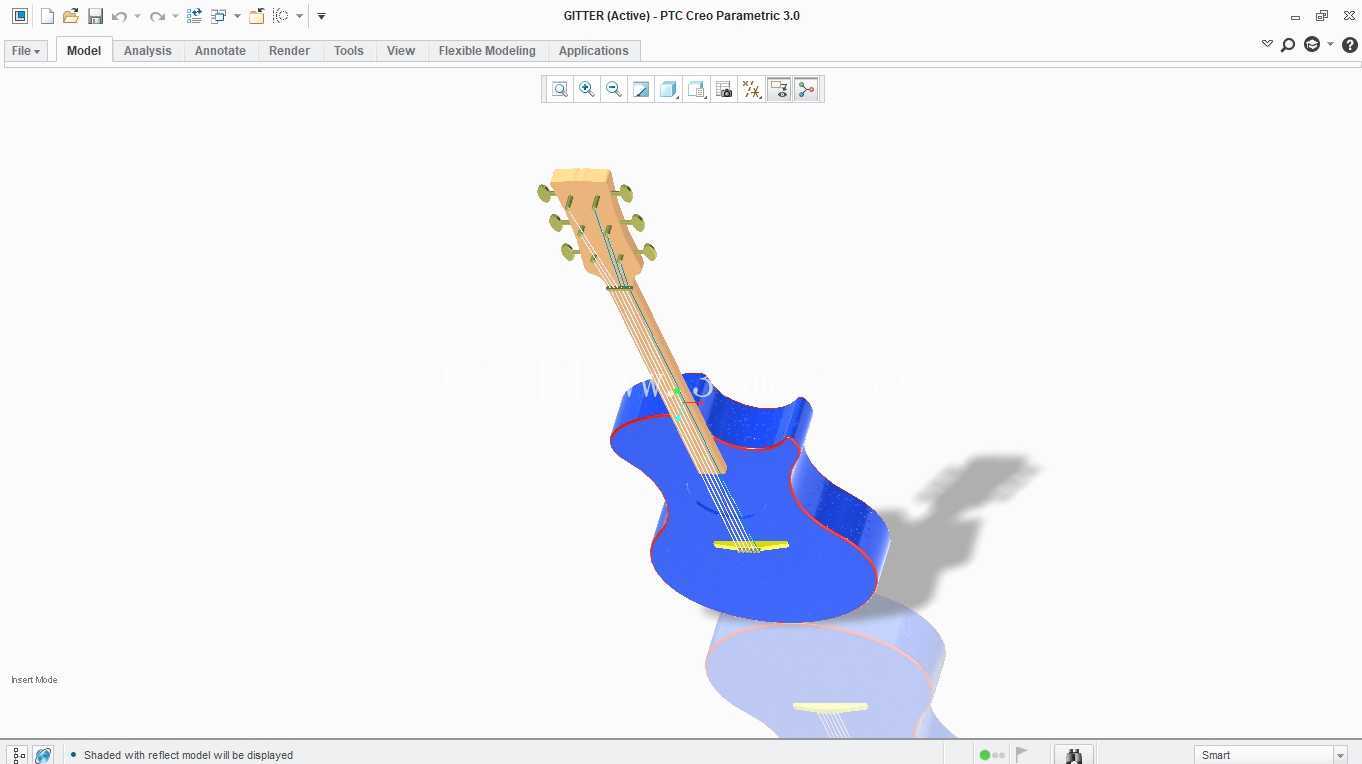

Creo参数化设计电吉他结构三维数模

　　做这款电吉他结构建模的时候，最先要考虑的是实际量产环节的装配公差匹配，毕竟这类弦鸣乐器的结构精度直接影响演奏手感与发声稳定性，不能只做外观曲面的花架子。先从琴颈与琴身的连接边界说起，常规量产电吉他的琴颈插接深度一般控制在65mm到78mm区间，建模时特意给插接配合面留了0.12mm的过渡公差带，既方便后期涂装工序的漆面厚度补偿，也能避免温湿度变化带来的木材胀缩导致装配卡滞，毕竟木材的各向异性胀缩率和金属、工程塑料完全不同，结构设计时必须把材料形变余量提前算进去。

　　琴身的曲面造型不是单纯为了视觉效果，抱着弹奏时的手臂贴合弧度是经过多轮人体工学校核的，下琴身的凹陷弧度刚好匹配右前臂的自然放置角度，上琴身的轮廓凸起能卡在演奏者大腿与胸腹之间的支撑位置，长时间站立或坐姿演奏都不会出现滑脱移位的问题，曲面过渡的圆角半径统一控制在8mm到15mm之间，既避免锐边磕碰，也能给后续的包覆、涂装工序留足操作空间。指板部分的建模严格按照十二平均律的品丝位置做参数化排布，每根品丝的安装槽深度统一为1.2mm，槽宽预留0.08mm的过盈量，压装品丝时不需要额外涂胶就能靠过盈配合实现牢固固定，品丝两端的倒角做了R1.5的圆弧处理，避免演奏时滑把划伤手指。

　　琴头的弦钮安装孔位按照6弦电吉他的标准弦距排布，每个安装孔的同轴度公差控制在0.05mm以内，保证弦钮安装后转动顺畅，不会出现弦轴偏斜导致的调弦卡顿、跑音问题。琴桥位置的安装基准面做了0.2mm的下沉设计，既可以适配不同规格的单摇、双摇琴桥组件，也能给琴弦的振动预留足够的下压力空间，避免琴弦振动时打品。内部的拾音器安装腔做了通用化尺寸设计，腔体内壁留了2mm的调节余量，可以适配不同尺寸的单线圈、双线圈拾音器，不需要二次打磨修改琴身结构。建模时所有的装配组件都做了参数化关联，比如调整琴身总长度时，琴颈的插接位置、品丝排布区间、背带钉安装位置都会自动跟随参数更新，不需要逐个零件修改尺寸，能大幅缩短衍生型号的设计周期。

　　实际生产中，这类结构数模可以直接导入加工中心做琴身、琴颈的CNC开料，曲面的加工刀路可以直接从数模提取，不需要二次做曲面重构，能减少加工前的准备工时。另外建模时特意把所有的走线槽位置做了隐藏式设计，琴弦下方的控制电路走线槽沿着琴身内部的加强筋排布，既不破坏琴身的整体结构强度，也能避免电路信号线被琴弦振动干扰产生杂音。背带钉的安装位置做了局部加厚处理，加厚区域的壁厚比常规琴身壁厚多3mm，能承受15kg以上的吊挂拉力，就算长时间挂重背带演奏也不会出现钉孔开裂的问题。琴颈内部的钢筋调节槽做了居中定位，调节钢筋的安装行程预留了5mm的调节量，可以适应不同地区温湿度变化导致的琴颈弯曲变形，后期维护时只需要用扳手调节钢筋张力就能修正琴颈曲度，不需要拆解整个琴身结构。所有的外观曲面都做了曲率连续校验，曲面之间的G2连续保证了涂装后漆面的光影过渡均匀，不会出现曲面折痕导致的漆面反光不均问题，就算做高光透明漆面也能呈现流畅的视觉效果。
