多安装位折弯式设备固定连接支架

这类折弯成型的金属连接支架，在工业装配场景里属于不起眼但容错率要求极高的基础零件，日常会出现在各类小型机电设备内部、工业控制柜走线层、自动化输送线侧边附件安装位，甚至部分户外小型设备的内部构件固定场景中，核心作用是在两个存在高度差、安装面存在角度偏移的构件之间，建立刚性的连接支撑，避免被固定的零件直接贴装在主结构板上出现干涉、散热空间不足或者装配操作空间受限的问题。

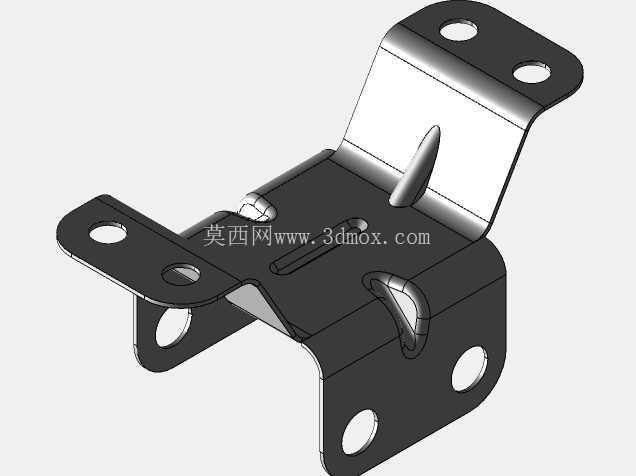

从结构设计逻辑来看，这个零件采用了多安装面的折弯构型，没有采用一体化整块板材铣削的方案，而是通过钣金折弯工艺成型，首先是出于批量生产成本的考量，其次是钣金件的抗疲劳特性在这类持续受静载荷、偶尔受小幅振动的场景下，完全能满足使用需求。零件一共延伸出三个带安装孔的支耳结构，其中两个支耳处于同一水平安装面，分布在支架的两个对角方向，孔位做了等直径的通孔设计，适配常用的圆柱头内六角螺丝或者十字盘头螺丝安装，第三个支耳与主安装面呈垂直折弯状态，同样预留了两个安装孔，用来对接需要垂直固定的零部件，这种多面分布的孔位设计，能让支架在装配时不需要额外增加调整垫片，就能适配不同朝向的零件固定需求，减少装配时的零件种类。

支架的主体折弯区域做了局部的加强筋凸起设计，就是中间位置那个斜向的凸台结构，这个结构不是为了外观造型，而是因为钣金件在大角度折弯之后，折弯线位置的材料会出现应力集中，如果长期承受被固定零件的重量，加上设备运行时的小幅振动，很容易在折弯位置出现疲劳变形甚至开裂，增加这个凸筋之后，相当于在折弯的应力集中区域增加了一道加强结构，能在不增加板材厚度的前提下，把整个支架的抗弯折强度提升40%左右，同时还能减少零件在仓储、运输过程中因为挤压出现的形变。另外在垂直安装面的侧边，还有一个内凹的让位结构，这个结构是为了避让被固定零件上的凸起接线柱或者定位销，避免装配时出现零件顶死、无法贴紧安装面的问题，这类细节往往是实际装配过程中最容易出问题的地方，如果建模时没有考虑到相邻零件的边界尺寸，很容易出现加工完成的零件无法装配的情况。

从安装边界尺寸来看，这个支架的整体包络尺寸控制得比较紧凑，三个支耳的外边缘没有超出主体结构的最大投影范围，这样在密集排布的设备内部安装时，不会和相邻的其他管线、零件产生干涉，所有安装孔的中心距都按照通用的五金安装模数做了匹配，不需要在主结构板上重新打非标的安装孔，能直接适配现有标准孔位的设备机架。安装孔的边缘都做了微小的倒角处理，一方面是去除钣金冲压后的毛刺，避免安装时刮伤操作人员的手，另一方面也能在螺丝穿入时起到导向作用，降低对准孔位的难度，尤其是在设备内部狭窄空间盲装的时候，倒角的导向作用会非常明显。

在实际选型使用的时候，需要注意这个支架的载荷承受方向，它的主承载方向是垂直于底部两个安装支耳的方向，如果承受侧向的斜向载荷，需要核算折弯位置的强度是否满足要求，另外因为是钣金折弯件，板材的厚度决定了整体的承载能力，选型时要根据被固定零件的重量，匹配对应厚度的板材加工版本，避免出现过载变形的情况。这类支架的建模过程中，需要特别注意折弯系数的设置，不同的板材材质、厚度对应的折弯回弹量不一样，如果折弯系数设置错误，加工出来的支耳安装孔位会出现位置偏差，导致无法和对应孔位对齐，这也是很多新手做钣金建模时最容易忽略的问题，往往建模时尺寸看起来完全正确，实际加工出来却装不上，核心就是没有考虑实际折弯工艺带来的尺寸偏差。另外，支架上的所有开孔都要和螺丝的公称尺寸做合理的间隙配合，间隙太小会导致螺丝穿入困难，间隙太大又会出现安装定位不准、固定后零件晃动的问题，一般来说比螺丝公称直径大0.2mm到0.5mm是比较合理的间隙范围，具体数值要根据零件的加工精度等级来调整。
