球形螺旋弹簧减压组件结构设计

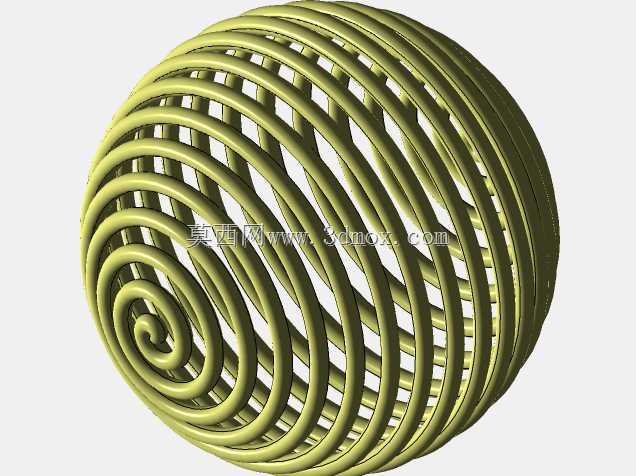

　　在减压阀这类流体压力调控设备的内部结构中，弹性反馈元件的性能直接决定了整阀的压力控制精度与动态响应速度，这款球形螺旋结构的弹性元件，正是针对小通径减压阀的反馈腔结构需求设计的特殊构型弹簧。常规圆柱螺旋弹簧在减压阀阀腔内安装时，需要额外设置导向套来避免弹簧受压过程中出现径向偏斜，否则会导致阀芯受力不均，出现压力波动、阀口密封偏磨等问题，而这款球形弹簧的螺旋线沿球面轨迹排布，自身具备全向的径向自限位能力，装入阀腔后无需额外加装导向结构，就能在全压缩行程内保持受力轴线与阀芯运动轴线重合，大幅简化了减压阀的内部零件数量，压缩了阀腔的轴向安装空间。

　　从实际工况适配来看，这类球形弹簧多用于小流量仪表类减压阀的阀芯复位与压力反馈环节，常见于实验室气路调压终端、小型气动控制系统的前端减压单元，这类场景的阀件通径普遍在6mm以内，安装空间紧凑，同时要求弹性元件在小变形量下具备稳定的刚度输出。设计这款球形弹簧时，首先要匹配阀腔的内部球面安装边界，弹簧的最大外廓球面直径需要比阀腔的定位沉孔小0.2-0.3mm，既保证安装时的间隙配合，又避免工作过程中出现径向窜动；螺旋线的节距从球心位置向两极逐渐收窄，使得弹簧在受压初期刚度较低，能够快速响应阀口的微小开度变化，当压缩量达到额定行程的三分之二后，刚度逐步提升，避免阀芯过冲导致的压力超调。

　　弹簧的丝径选择需要匹配额定调压范围，以常用的0.1-0.8MPa调压区间为例，丝径通常选取0.8-1.2mm的弹簧钢丝，两端的螺旋收尾处做并圈磨平处理，保证两端面与阀芯、弹簧座的接触面积均匀，不会出现点接触导致的局部应力集中。不同于常规圆柱弹簧的线性刚度特性，这款球形弹簧的刚度曲线呈渐进式变化，刚好匹配减压阀在低压段灵敏调压、高压段稳定锁压的工作需求，当阀后压力出现瞬时波动时，弹簧的低刚度区间可以快速吸收压力冲击，避免阀芯出现高频振荡，而当压力接近设定值时，渐进提升的刚度可以提供足够的复位力，保证阀口密封可靠。

　　在实际装配过程中，这款弹簧不需要额外的定位销或者导向柱，直接放入阀腔的球形定位槽内即可，两端的磨平端面可以自动贴合阀芯尾部和弹簧座的接触面，装配公差要求相比常规圆柱弹簧降低了一个精度等级，能够有效提升产线的装配效率，减少因弹簧安装偏斜导致的阀件不合格率。同时，球形的镂空结构使得流体介质可以从弹簧的螺旋间隙中顺利流过，不会在反馈腔内形成介质滞留，对于洁净度要求较高的气路、低压液路场景，能够避免介质残留带来的污染问题。
