带精准尺寸参数的波形垫圈结构设计

　　在流体控制类阀门的装配场景中，波形垫圈是承担预紧补偿、密封缓冲功能的核心小尺寸零件，尤其在减压阀这类对装配精度、压力波动耐受度要求较高的阀组结构里，这类弹性垫片的设计合理性直接影响阀组长期运行的密封可靠性与压力稳定性。不同于普通平垫圈，波形垫圈依靠自身周向分布的波浪形曲面结构，在被轴向压缩时能产生持续稳定的弹性回复力，既可以补偿阀组内部零件因加工公差、温度形变带来的装配间隙，也能在介质压力出现小幅波动时吸收轴向窜动，避免连接部位出现松动、密封面压合失效的问题。

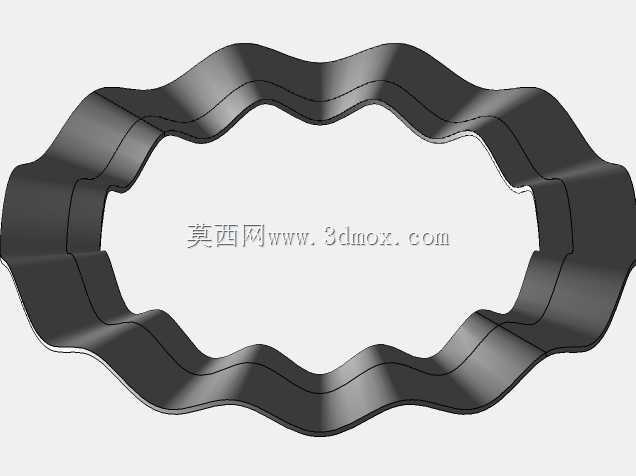

　　本次设计的波形垫圈，在尺寸边界上严格适配对应规格减压阀的安装腔空间，外径控制在28.7mm，内径设置为19.7mm，厚度方向的尺寸匹配对应安装槽的深度公差，安装时无需额外调整周边零件的结构尺寸，可直接替换同规格的常规平垫或波形垫片。设计过程中优先考虑了零件的冲压成型工艺性，波浪形曲面的过渡圆角全部做了等半径处理，避免冲压过程中出现应力集中导致的零件开裂，同时周向波峰波谷的分布完全对称，保证压缩时各方向的弹力均匀，不会出现偏载导致的密封面倾斜问题。

　　从实际应用角度看，这类波形垫圈除了在减压阀中使用，也可适配同尺寸规格的仪表管路、小型泵阀连接部位，装配时只需注意将垫片平放在两个连接端面之间，按照对应螺栓的预紧扭矩分步拧紧即可，不需要额外的定位结构，依靠自身的内径尺寸就能套在对应规格的定位凸台上完成径向限位。设计时特意控制了波形的高度差，既保证足够的弹性补偿量，也避免压缩量过大导致垫片出现塑性变形，失去弹性补偿能力，在常规的阀组工作温度区间内，垫片的弹力衰减率控制在合理范围内，能满足长期免维护的使用需求。
