多通路集成式流体流量调节控制阀结构

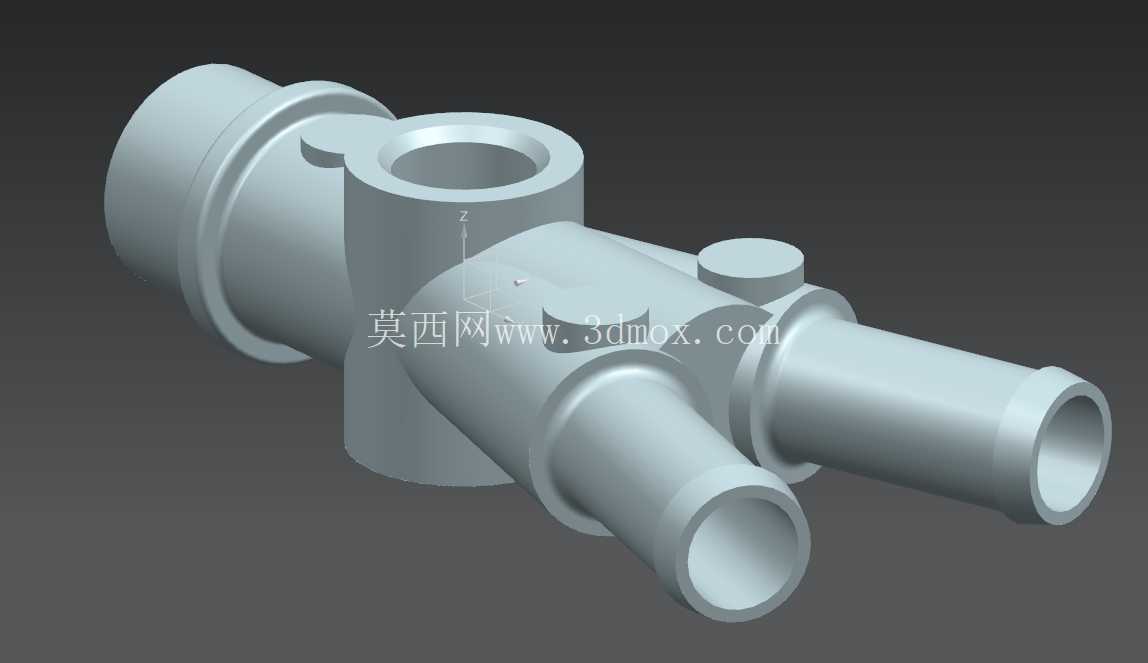

这类多通路集成式流量控制阀，常应用在中小通径的流体管路系统中，覆盖气动控制回路、低压液压支路、车用冷却循环管路、小型工业流体配送系统等场景，核心作用是在不改变管路主通路通断状态的前提下，对支路流体的通断、流量大小进行精准调节，适配不同工况下的介质流量分配需求。从实际使用场景来看，这类阀件不需要额外加装分流接头，自身集成了一个主通路接口、两个侧出支路接口以及顶部的调节机构安装位，能够直接替代传统管路中“三通接头+独立调节阀”的组合方案，减少管路连接点的数量，降低介质泄漏的风险，同时压缩管路组件的整体安装空间，在布局紧凑的设备内部管路中优势尤为明显。

从功能特性上看，该阀件的主通路采用大直径直通式结构，介质流经主通路时的流阻更小，不会因为加装阀件造成主通路的压力损失过大，两个侧出支路的通径小于主通路，主要用于小流量的介质分流，比如给设备末端的执行元件提供冷却介质、控制气路分支的供气流量等场景。顶部的圆形凸台是调节阀芯的安装座，内部预留了阀芯装配的同轴孔位，后续可以搭配锥面调节阀芯、节流塞等不同结构的调节件，实现从全闭到全开的无级流量调节，调节过程中介质流动状态平稳，不会出现明显的紊流和噪音。阀体上的两个小凸台结构，是加工和装配过程中的工艺定位基准，同时也可以作为安装固定的支撑点，方便将阀件通过卡箍或者支架固定在设备机架上，避免管路振动造成阀件接口松动。

设计思路上，这款阀件采用一体化压铸成型的结构方案，整体没有额外的焊接拼接部位，阀体的壁厚经过均匀化处理，各个接口部位的壁厚做了加厚过渡，能够承受管路内的介质压力冲击，避免接口部位出现应力开裂。流道的转角位置全部采用圆弧过渡设计，没有直角突变结构，一方面可以减少介质流动时的阻力，降低压力损耗，另一方面也能避免介质中的杂质在转角位置沉积，长期使用不会出现流道堵塞的问题。各个管路接口的外径尺寸统一采用行业通用的快插接口标准，不需要额外加工螺纹，直接搭配对应的快插接头就可以完成管路连接，装配效率比螺纹连接提升40%以上，同时接口的密封面做了高精度的机加工预留，装配后密封可靠性更高。

从安装边界来看，该阀件的主通路轴向总长度控制在紧凑范围内，两个侧出支路的接口轴线与主通路轴线呈固定夹角，安装时需要预留出侧方的接头插拔空间，以及顶部调节机构的操作空间，不能将阀件紧贴设备内壁安装，否则会导致后续调节操作无法进行。阀体底部的圆柱形凸台是主安装定位面，安装时可以将该凸台嵌入支架的定位孔中，限制阀件的周向转动，避免管路插拔时阀件跟着转动造成接口松动。整体重量较轻，压铸铝合金的材质既满足了强度要求，也降低了整体重量，在移动设备、车载设备的轻量化管路设计中非常适用。在实际选型时，需要根据管路的介质类型、工作压力、流量范围匹配对应的调节阀芯，同时确认各个接口的通径与外接管路的尺寸匹配，避免出现通径不匹配造成的流量不足或者压力损失过大的问题。
